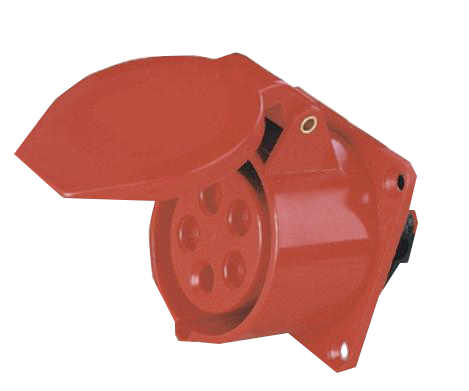

Розетка фланцевая 325-32А 3P+PE+N 6h 380АС 325 IP44 - 222761 КЭАЗ

Розетка фланцевая 325-32А 380В 3P+PE+N 6ч IP44 от КЭАЗ - это надёжная силовая розетка для подключения трёхфазного оборудования с заземлением и нулём. Применяется в промышленных условиях, где важна устойчивость к пыли и брызгам воды. Артикул 222761 соответствует сериям разъёмов силовых КЭАЗ.

Назначение и область применения

Розетка фланцевая 325-32А 380В 3P+PE+N 6ч IP44 предназначена для временного или постоянного подключения трёхфазных потребителей мощностью до 32 А. Подходит для промышленного оборудования: станков, компрессоров, насосов, конвейеров, сварочных аппаратов. Устанавливается на стену, щит или оборудование через фланец. Используется там, где требуется безопасное подключение с заземлением и защитой от внешних воздействий.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В (рабочее - 380 В)
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех направлений
• Заземление: есть, контакт расположен в положении “6 часов”
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Габариты: 80×96 мм
• Материал корпуса: термостойкий пластик
• Оrientация подключения: под прямым углом - позволяет экономить место при монтаже
• Цвет: красный - стандартная цветовая кодировка для трёхфазной сети 380/400 В
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Нормативный документ: ТУ3424-079-05758109-2014

Совместимость и монтаж

Розетка фланцевая 325-32А совместима с штепсельными вилками того же типа - 32 А, 5 полюсов, IP44. Монтируется на поверхность с помощью четырёх крепёжных отверстий во фланце. Диаметр отверстий под болты не указан - проверьте перед установкой. Для подключения используйте провода сечением 2,5–6 мм2. Обязательно соблюдайте полярность: L1, L2, L3, N, PE. Ноль и заземление должны быть выведены отдельно. Установка возможна в распределительных щитах, на стационарном оборудовании или на стене в цехах.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-079-05758109-2014. Цветовая кодировка (красный) соответствует ГОСТ Р 50030.2-2019 для трёхфазных сетей. Защита IP44 обеспечивает безопасную работу в помещениях с высокой запылённостью и вероятностью попадания влаги. Отсутствие взрывозащиты делает её непригодной для взрывоопасных зон. Климатическое исполнение УХЛ3 допускает применение в неотапливаемых помещениях, но не в условиях постоянного замерзания или открытого воздуха.

Преимущества

• Фланцевый монтаж - прочное крепление, исключающее люфт и вибрацию
• Пятиполюсная схема - гарантирует правильное подключение L+N+PE, снижает риск поражения током
• Красный цвет - сразу определяется как трёхфазная розетка, предотвращает путаницу с однофазными
• Винтовые клеммы - долговечны, легко обслуживать, подходят для любых типов проводов
• Высокая степень защиты IP44 - устойчива к условиям цехов, складов, мастерских

Ограничения применения

• Не предназначен для наружной установки - IP44 не защищает от прямого дождя или струй воды
• Не используется в взрывоопасных средах (не имеет взрывозащиты Ex)
• Не рассчитана на частое подключение/отключение - не является быстроразъединяемым устройством для мобильного оборудования
• Не рекомендуется для подключения нагрузки выше 32 А - перегрузка вызывает нагрев и повреждение клемм
• Пластиковый корпус не выдерживает механических ударов - избегайте установки в местах с риском столкновений

Примеры использования

• Подключение трехфазного станка с ЧПУ в металлообработке
• Разъём для питания воздушного компрессора на заводе
• Временный доступ к питанию для сварочного аппарата на стройплощадке
• Розетка в распределительном щите на складе с грузоподъёмниками
• Оборудование с системой автоматического управления, требующей заземления и ноля

Практические советы

• Перед монтажом проверьте соответствие вилки и розетки - они должны иметь одинаковое количество полюсов и расположение контактов
• При использовании многожильных проводов обязательно обжимайте концы наконечниками - так снижается риск ослабления в клемме
• Убедитесь, что посадочные отверстия на вашей поверхности совпадают с габаритами 80×96 мм
• При установке в холодном помещении - не затягивайте клеммы слишком сильно, чтобы не деформировать пластик
• Розетка фланцевая 325-32А от КЭАЗ - часть стандартизированной серии. Выбирайте вилки и другие элементы из той же серии для гарантированной совместимости
