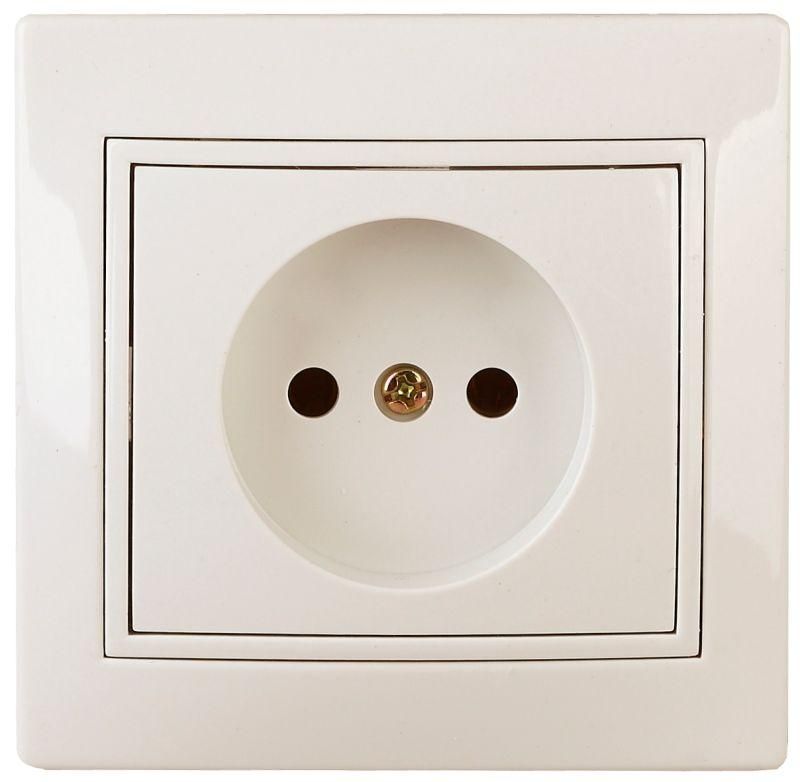

Розетка однофазная скрытого монтажа, в рамку без шторок слоновая кость 16А 250В IP20 1-201-02 Intro Plano - Б0053861 ЭРА

Розетка ЭРА Intro Plano без заземления - это компактное решение для скрытой установки в помещениях с невысокими требованиями к защите от воды и пыли. Подходит для подключения бытовых приборов мощностью до 3,5 кВт, таких как телевизоры, зарядные устройства, светильники. Артикул б0053861 соответствует модели с номиналом 16 А, 250 В и цветом слоновая кость.

Назначение и область применения

Розетка ЭРА Intro Plano предназначена для постоянного подключения электроприборов в жилых и офисных помещениях. Не имеет защитного контакта - поэтому используется там, где заземление не требуется или невозможно. Применяется в комнатах, коридорах, на кухне для маломощных устройств. Не подходит для ванных комнат, бань, улицы или других мест с повышенной влажностью.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А (максимальная нагрузка - 3,5 кВт)
• Частота: 50–60 Гц
• Количество фаз: одна
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от влаги
• Способ монтажа: скрытая установка в подрозетник
• Тип подключения: винтовые клеммы с двумя отверстиями каждая
• Материал корпуса: термопласт, не содержащий галогенов
• Цвет: бежевый (слоновая кость), глянцевая поверхность
• Габариты: 80×80×40 мм
• Количество постов: один
• Суппорт: есть - позволяет закрепить механизм внутри подрозетника
• Тип крепления: винтовое

Совместимость и монтаж

Розетка ЭРА Intro Plano устанавливается в стандартный подрозетник диаметром 68–70 мм. Механизм крепится как на монтажные лапки, так и на винты - что удобно при нестандартном монтаже. Винтовые клеммы имеют два отверстия: одно для входящего провода, второе - для выходящего, что позволяет собирать цепочки из нескольких розеток (шлейфовое подключение).

Для установки нескольких розеток рядом используйте совместимые рамки:

• 2-постовая: 1-502-xx (xx = цвет, например, 02 - слоновая кость)
• 3-постовая: 1-503-xx
• 4-постовая: 1-504-xx

Рамки совместимы с другими изделиями серии Plano. Цветовые коды: 01 - белый, 02 - слоновая кость, 03 - алюминий, 04 - шампань, 05 - антрацит, 10 - венге, 11 - сосна.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутренней установки. Отсутствие заземляющего контакта делает её непригодной для оборудования класса I (с металлическим корпусом, требующим заземления). Изделие изготовлено из самозатухающего термопласта, не выделяющего токсичных веществ при перегреве.

Преимущества

• Удобная система шлейфового подключения через двойные клеммы - снижает количество соединений в распределительной коробке
• Наличие суппорта обеспечивает плотную фиксацию механизма в подрозетнике даже при слабом креплении
• Глянцевая поверхность легко моется, не царапается при обычной эксплуатации
• Отсутствие галогенов в материале повышает экологическую безопасность при возгорании
• Совместимость с универсальной рамкой Plano - можно собрать однородные блоки из нескольких розеток

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью (ванная, кухня над мойкой, бассейн, подвал)
• Запрещено подключать оборудование с заземлением (стиральные машины, холодильники, компьютеры с трёхконтактными вилками)
• Не предназначен для внешней установки - степень защиты IP20 не защищает от пыли и влаги
• Не рекомендуется для подключения мощных нагревательных приборов (электрокамины, тепловентиляторы свыше 2,5 кВт)

Примеры использования

• Подключение телевизора, домашнего кинотеатра, игровой приставки
• Зарядные устройства для смартфонов, планшетов, беспроводных наушников
• Лампы, торшеры, ночники
• Кофеварки, миксеры, блендеры - при условии, что они не требуют заземления
• Системы автоматизации (датчики, контроллеры) в спальных и рабочих зонах

Практические советы

• Перед монтажом проверьте, чтобы провода были обрезаны ровно и не выпирали из клемм - это предотвращает замыкание
• Плотно затягивайте винты клемм, но без усилия - перетяжка может повредить медный провод
• Если планируете группу розеток, выбирайте рамку того же цвета (слоновая кость - код 02)
• Не используйте эту розетку вместо заземлённой - даже если кажется, что “всё работает”
• При замене старой розетки убедитесь, что новый подрозетник не деформирован - иначе механизм будет болтаться
