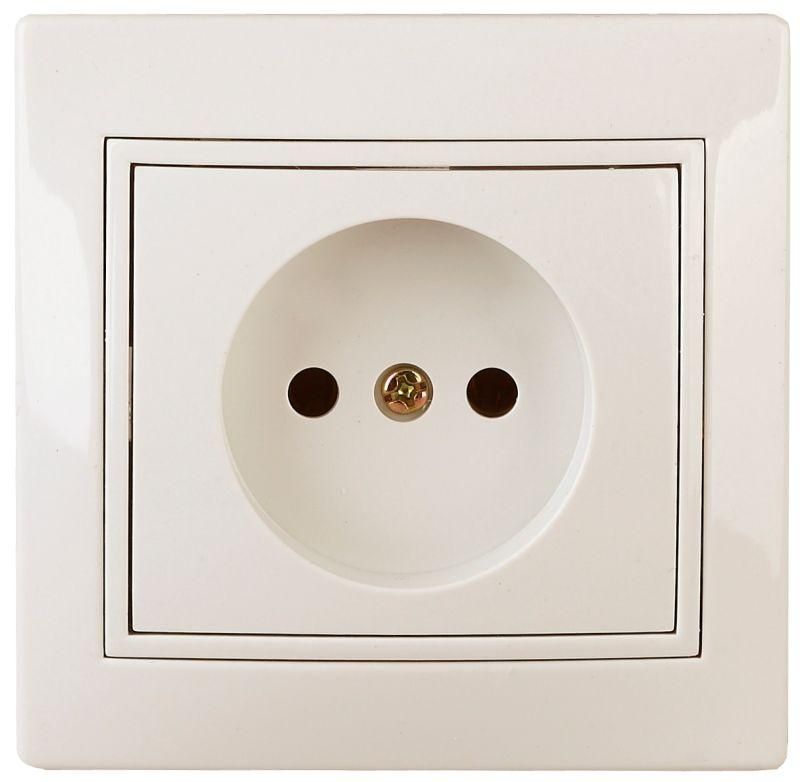

Розетка 1-м СП Plano 1-201-02 16А IP20 250В 2P сл. кость Intro Б0027608 ЭРА

Розетка ЭРА Intro Plano - это силовая розетка 2P с номиналом 16 А и 250 В, предназначенная для скрытой установки в подрозетники. Выполненная из термопласта, она подходит для постоянного подключения бытовых и промышленных приборов в помещениях с нормальной влажностью. Модель серии Plano отличается простотой монтажа и совместимостью с многоступенчатыми системами.

Назначение и область применения

Розетка ЭРА Intro Plano используется для подключения однофазных потребителей мощностью до 3,5 кВт. Подходит для внутренней проводки в жилых, офисных и производственных помещениях. Применяется в местах, где не требуются защитный контакт и повышенная степень герметичности - например, в спальнях, кухнях, мастерских, на стендах оборудования. Не предназначена для влажных зон, улицы или помещений с высокой запылённостью.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50–60 Гц
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Количество фаз: 1
• Тип подключения: винтовые клеммы с двумя отверстиями каждая
• Материал корпуса: термопласт, без галогенов
• Цвет: слоновая кость (код 1015)
• Форма: глянцевая поверхность, декор d 1/1
• Габариты: 80×80×40 мм
• Количество постов: 1
• Заземляющий контакт: отсутствует
• Способ крепления: винтовой + монтажные лапки
• Тип комплектации: готовая к установке, с рамкой

Совместимость и монтаж

Розетка ЭРА Intro Plano устанавливается в стандартный подрозетник диаметром 68–70 мм. Крепление возможно как на монтажные лапки, так и через боковые винты - это обеспечивает надёжную фиксацию даже в старых или повреждённых нишах. Винтовые клеммы имеют два входа: один для основного провода, второй - для ответвления к следующей розетке. Это позволяет собирать цепочки из нескольких устройств без дополнительных перемычек.

Для установки двух и более розеток в одну линию применяются многоместные рамки:

• 2-постовая: 1-502-xx (xx = цвет, например, 02 - слоновая кость)
• 3-постовая: 1-503-xx
• 4-постовая: 1-504-xx

Рамки совместимы только с изделиями серии Plano. Цветовая согласованность важна - используйте тот же код (02) для сохранения единого дизайна.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутреннего монтажа в сухих помещениях. Отсутствие заземляющего контакта делает её непригодной для подключения металлических приборов класса I. Серия Plano изготовлена из материалов без галогенов - снижено выделение токсичных веществ при перегреве. Однако IP20 не защищает от попадания влаги - не устанавливайте рядом с раковинами, ванными комнатами или на улице.

Преимущества

• Две клеммы на каждый контакт - удобство при шлейфовом подключении
• Два способа крепления - гибкость при монтаже в любых условиях
• Глянцевая поверхность легко моется, не царапается
• Совместимость с универсальными рамками серии Plano
• Отсутствие галогенов - безопаснее при аварийном нагреве

Ограничения применения

• Нельзя использовать там, где требуется заземление (например, для стиральных машин, компьютеров, холодильников)
• Не подходит для влажных, пыльных или взрывоопасных сред - IP20 недостаточно
• Не рассчитана на частое включение/выключение - не заменяет выключатель
• Не работает с автоматическими выключателями, требующими заземляющего контура

Примеры использования

• Подключение светильника с внешним блоком питания
• Розетка для зарядки телефона в спальне
• Питание принтера, фена, утюга в домашнем интерьере
• Система из трёх розеток вдоль стены в мастерской - все в одной рамке 1-503-02
• Оборудование с низкой мощностью: насосы, малогабаритные станки, светодиодные ленты

Практические советы

• Перед монтажом проверьте, что подрозетник имеет достаточную глубину - корпус розетки ЭРА Intro Plano выступает на 40 мм
• При шлейфовом подключении используйте провод сечением не менее 2,5 мм2 - он выдерживает нагрузку 16 А
• Не затягивайте винты клемм слишком сильно - можно повредить медные жилы
• Если нужен заземляющий контакт - выбирайте другую модель, например, с обозначением 3P
• Для точного подбора цвета рамок сверьтесь с кодом 1015 / 02 - другие оттенки (белый, антрацит) не подходят
