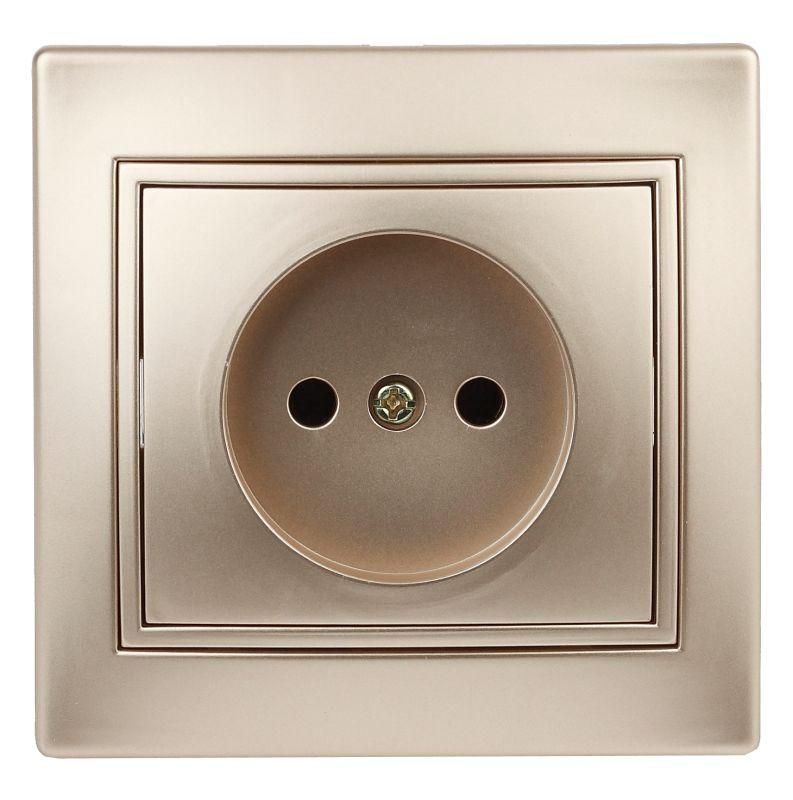

Розетка однофазная скрытого монтажа, в рамку без шторок шампань 16А 250В IP20 1-201-04 Intro Plano - Б0053865 ЭРА

Розетка ЭРА Intro Plano без заземления 2P, 16А-250В, IP20, шампань - это скрытая розетка для постоянной проводки в жилых и офисных помещениях, где не требуется защитное заземление. Механизм совмещает простую установку, прочную конструкцию и элегантный декор, подходящий для интерьеров в нейтральной цветовой гамме.

Назначение и область применения

Розетка ЭРА Intro Plano предназначена для подключения бытовых и маломощных электроприборов, не требующих заземления - например, светильников, телевизоров, зарядных устройств, компьютеров, кофе-машин. Подходит для установки в квартирах, офисах, гостиницах и других объектах с существующей двухпроводной сетью. Используется исключительно внутри помещений, где отсутствуют повышенная влажность, запыленность или риск механических повреждений.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50–60 Гц
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Способ монтажа: скрытая установка в подрозетник
• Тип подключения: винтовые клеммы с двумя отверстиями каждая - позволяет делать последовательное соединение (шлейф) между несколькими розетками
• Материал корпуса: термопласт, не содержащий галогенов
• Цвет: шампань (RAL 1036), блестящая поверхность
• Габариты: 80×80×40 мм
• Количество постов: 1
• Крепление: монтажные лапки + винты
• Суппорт: есть - обеспечивает фиксацию механизма в подрозетнике

Совместимость и монтаж

Розетка ЭРА Intro Plano устанавливается в стандартный подрозетник диаметром 68–70 мм. Фиксируется за счет монтажных лапок и дополнительных винтов - это повышает устойчивость при нагрузках. Клеммы имеют два входа: один для основного провода, второй - для продолжения цепи к следующей розетке. Это упрощает организацию группового подключения нескольких устройств в одну линию.

Для установки нескольких розеток рядом рекомендованы многоместные рамки:

• 2-постовая: 1-502-xx (xx = цвет, например, 04 - шампань)
• 3-постовая: 1-503-xx
• 4-постовая: 1-504-xx

Рамки совместимы только с механизмами серии Intro Plano. Цветовые коды соответствуют цвету розетки - для единых визуальных решений используйте одинаковый код (например, 04 для шампань).

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие защитного контакта делает её несовместимой с трёхконтактными вилками. Применение в местах с высокой влажностью (ванная, кухня, бассейн) запрещено - степень защиты IP20 не предохраняет от попадания жидкости. Материал корпуса не содержит галогенов, что снижает токсичность при перегреве.

Преимущества

• Функциональные винтовые клеммы с двумя отверстиями - удобны для шлейфового подключения без дополнительных перемычек
• Суппорт и двойное крепление обеспечивают устойчивость даже при частом использовании
• Блестящая поверхность и цвет шампань хорошо сочетаются с современным дизайном интерьера
• Поддерживается модульная система - можно собирать блоки из 1, 2, 3 или 4 розеток с помощью универсальных рамок
• Производство без галогенов - экологически безопаснее при возгорании

Ограничения применения

• Не применяется там, где требуется заземление - нельзя использовать с техникой класса I (стиральные машины, холодильники, микроволновки)
• Запрещён монтаж во влажных зонах: ванные комнаты, кухни с открытой зоной мойки, подвалы, балконы
• Не подходит для наружной установки - IP20 не защищает от влаги и пыли
• Не имеет индикации - невозможно определить наличие напряжения визуально
• Не совместима с розетками других серий - рамки и механизмы работают только в рамках серии Intro Plano

Примеры использования

• Подключение телевизора и домашнего кинотеатра в гостиной
• Розетка для зарядки смартфонов и планшетов в спальне
• Групповое подключение нескольких точек питания в офисе - через 2- или 3-постовые рамки
• Установка в старых домах с двухпроводной системой TN-C
• Дополнительная розетка для ночника или торшера в коридоре

Практические советы

• Перед монтажом проверьте соответствие проводов: фаза и ноль должны быть правильно подключены - заземляющий провод не используется
• При шлейфовом подключении используйте провода сечением не менее 2,5 мм2 - для тока 16 А это минимально допустимое значение
• При сборке блока из нескольких розеток начинайте с крайней - затем последовательно подключайте остальные через вторые отверстия клемм
• Выбирайте рамки того же цвета (04 - шампань), чтобы сохранить единый стиль
• Не затягивайте винты клемм слишком сильно - это может повредить медные жилы и вызвать нагрев
• Для замены розетки достаточно открутить две фиксирующие винты - механизм легко извлекается из подрозетника
