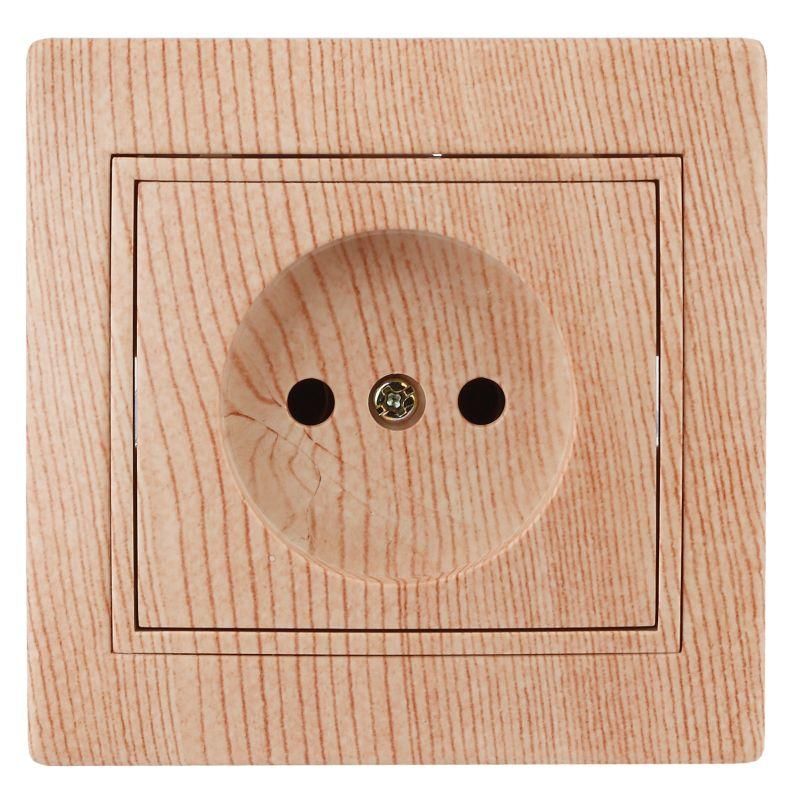

Розетка однофазная скрытого монтажа, в рамку без шторок сосна 16А 250В IP20 1-201-11 Intro Plano - Б0053872 ЭРА

Розетка серии Plano 1-201-11 от ЭРА - это розетка без заземления, предназначенная для скрытой установки в помещениях с нормальной влажностью. Модель совмещает прочную термопластиковую конструкцию, удобство монтажа и классический декор «сосна», подходящий для интерьеров в натуральных тонах.

Назначение и область применения

Розетка Plano 1-201-11 предназначена для подключения бытовых и профессиональных электроприборов мощностью до 3,6 кВт (при 16 А и 250 В). Подходит для внутренней проводки в жилых, офисных и административных помещениях. Не используется во влажных зонах - банях, кухнях без защиты, ванных комнатах, подвалов и на улице. Применяется там, где требуется простое подключение двухпроводной сети без необходимости заземления - например, для светильников, зарядных устройств, маломощных приборов.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50–60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Тип подключения: винтовые клеммы с двумя отверстиями каждая - позволяет выполнять последовательное подключение (шлейф)
• Материал корпуса: термопласт, не содержащий галогенов - безопасен при нагреве и горении
• Цвет: RAL 1014 (сосна), блестящая поверхность
• Габариты: 80×80×40 мм
• Количество постов: 1
• Тип установки: скрытая - монтаж в подрозетник
• Комплектация: механизм + накладка (рамка)

Совместимость и монтаж

Розетка Plano 1-201-11 устанавливается в стандартные круглые подрозетники диаметром 68 мм. Крепление осуществляется двумя способами: за счет монтажных лапок (распор) и через боковые винты - что обеспечивает надежную фиксацию даже в старых или рассыпающихся стенках.

Для группового монтажа нескольких розеток рядом используются многоместные рамки серии Plano:

• 2-постовая: 1-502-xx (например, 1-502-11 - цвет сосна)
• 3-постовая: 1-503-xx
• 4-постовая: 1-504-xx

Клеммы имеют два входа - можно протянуть провода от одной розетки к другой, минуя дополнительные ответвления. Это снижает количество точек соединений и повышает надежность цепи.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для оборудования внутри помещений. Отсутствие защитного контакта делает её несовместимой с современной техникой, требующей заземления (например, компьютеры, стиральные машины, холодильники). Использование такой розетки в новых объектах может противоречить правилам ПУЭ - рекомендуется применять только для замены устаревших систем или в специализированных случаях.

Преимущества

• Простая и проверенная конструкция с винтовыми клеммами - долговечна и легко обслуживается
• Поддержка шлейфового подключения - экономит провода и ускоряет монтаж
• Фиксация на лапки и винты - гарантирует устойчивость в любых условиях подрозетника
• Декор «сосна» - гармонично сочетается с деревянными интерьерами и отделкой
• Отсутствие галогенов - материал не выделяет токсичных веществ при перегреве

Ограничения применения

• Не допускается использование в местах с повышенной влажностью - IP20 не защищает от воды
• Не подходит для оборудования с металлическим корпусом, требующего заземления - риск поражения током
• Запрещено использовать в новых проектах согласно актуальным нормам ПУЭ, если есть возможность подвести PE-провод
• Не предназначена для высоких нагрузок свыше 16 А - перегрузка вызывает перегрев и выход из строя

Примеры использования

• Замена старой розетки в комнате, где ранее была двухпроводная система
• Подключение торшера, настольной лампы или радиоприёмника
• Установка в офисном кабинете для зарядки телефонов и планшетов
• Обустройство системы освещения с несколькими розетками в ряд - с использованием 2- или 3-постовых рамок

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При шлейфовом подключении используйте провода одинакового сечения - минимум 1,5 мм2 для медных
• Не затягивайте винты клемм слишком сильно - это повредит пластик и нарушит контакт
• Если планируете установку нескольких розеток - закажите сразу нужную рамку (1-502-11, 1-503-11 и т.д.) - она совпадает по цвету и дизайну
• Проверьте глубину подрозетника - модель имеет толщину 40 мм, не все старые подрозетники подходят
