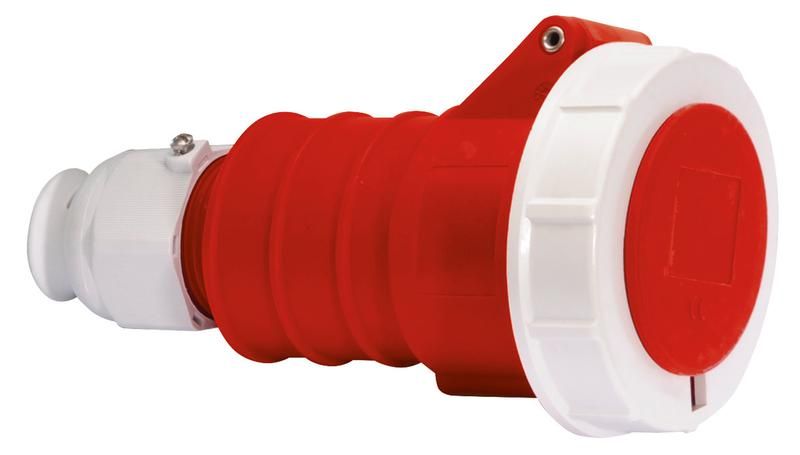

Розетка кабельная 16A 4р(3P+PE) 6h 400V IP67 Quick-Connect 31241 I 31241-Bals Bals

Розетка кабельная Bals 31241 предназначена для надёжного подключения мобильного оборудования в условиях повышенной запылённости и влаги. Благодаря защите IP67 и быстрому соединению Quick-Connect, она идеально подходит для промышленных применений, где важна скорость монтажа и устойчивость к внешним воздействиям.

Назначение и область применения

Розетка кабельная Bals 31241 используется для временного или постоянного подключения трёхфазного оборудования с заземлением. Подходит для устройств, требующих питания 400 В и тока до 16 А. Часто применяется на производстве: станках, конвейерах, сварочных аппаратах, переносных насосах и других машинах, которые часто перемещаются или работают в сложных условиях.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку типичных промышленных потребителей без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с заземлением (3P+PE)
• Количество полюсов: 4 - три фазы + защитное заземление
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Тип клеммы: безвинтовая - позволяет подключить провод без инструментов, просто вставив его в контакт
• Материал корпуса: пластик - устойчив к химическим веществам и механическим повреждениям
• Тип кабельного ввода: уплотнительная гайка - обеспечивает плотную посадку кабеля диаметром до 8–12 мм (зависит от изоляции)
• Ориентация подключения: прямолинейная - удобна для прокладки кабеля вдоль поверхности
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для совместимости с большинством штепселей
• Цвет: красный - визуальное отличие от других розеток, помогает легко определить цепь высокой мощности

Совместимость и монтаж

Розетка Bals 31241 совместима с любыми штекерами стандарта IEC 60309, имеющими аналогичную конфигурацию (4P, 16A, 400V, цвет красный). Для установки достаточно:

• Закрепить розетку на стене, раме или корпусе оборудования с помощью монтажных отверстий
• Подготовить кабель с подходящим диаметром (до 12 мм) и удалить изоляцию на 8–10 мм
• Открыть крышку клеммника, вставить жилы в соответствующие контакты (L1, L2, L3, PE) и закрыть крышку - контакт замыкается автоматически
• Затянуть уплотнительную гайку до плотного прилегания к кабелю - это гарантирует защиту IP67

Не требуется использование отвёрток или специальных инструментов - монтаж занимает менее 5 минут.

Безопасность и стандарты

Розетка кабельная Bals 31241 соответствует требованиям международного стандарта IEC 60309 для промышленных соединителей. Конструкция исключает случайное отключение при вибрации и обеспечивает безопасное заземление даже при частых подключениях. Красный цвет указывает на высокую опасность - предупреждает о наличии напряжения 400 В.

Преимущества

• Быстрая сборка благодаря безвинтовым клеммам - снижает время обслуживания
• Высокая степень защиты IP67 - работает в сырых, пыльных и агрессивных средах
• Жесткая конструкция корпуса - не деформируется при ударах и перегрузках
• Чёткая цветовая маркировка - минимизирует риск ошибочного подключения
• Герметичный кабельный ввод - не требует дополнительных уплотнителей или термоусадки

Ограничения применения

• Не предназначен для постоянного нахождения под водой - IP67 допускает лишь временное погружение
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, кислоты, щёлочи) - материал корпуса не устойчив ко всем видам растворителей
• Максимальный диаметр кабеля ограничен уплотнительной гайкой - при использовании слишком толстого провода защита IP67 будет нарушена
• Не подходит для подключения однофазных устройств - имеет только четырёхполюсную конфигурацию

Примеры использования

• Переносной сварочный аппарат на заводе - подключается к распределительному щиту через эту розетку
• Конвейерная лента с двигателями 3×400 В - питание подаётся через розетку Bals 31241 для быстрой замены модулей
• Оборудование на пищевом производстве - устойчивость к мойкам и влаге делает её идеальной для зон CIP-очистки
• Строительные площадки - подключение электроинструмента в условиях пыли и дождя

Практические советы

• Перед первым подключением проверьте соответствие кабеля - диаметр должен попадать в диапазон 8–12 мм, иначе уплотнение не сработает
• Используйте только медные многожильные провода - одножильные могут повредить клемму при затяжке
• Проверяйте плотность уплотнительной гайки после каждого демонтажа - при необходимости подтягивайте её рукой
• Не используйте розетку в качестве выключателя - всегда отключайте питание перед подключением/отключением штекера
• При работе в холодном климате (ниже –20 C) убедитесь, что кабель остаётся эластичным - жёсткий провод может повредить внутренние контакты
