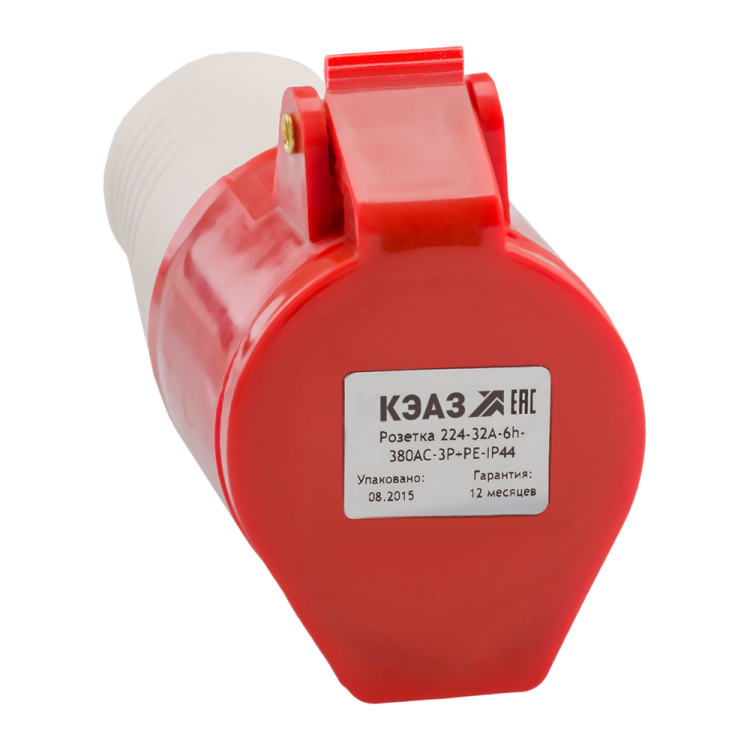

Розетка кабельная 224 32А 380AC 3P+PE 6ч IP44 КЭАЗ 222752

Розетка кабельная КЭАЗ 222752 - это надёжный соединительный элемент для временного или постоянного подключения трёхфазного оборудования с заземлением. Применяется там, где требуется устойчивый контакт при высоких нагрузках и воздействии внешней среды, особенно в условиях производства, стройплощадок и объектов с повышенной влажностью.

Назначение и область применения

Розетка кабельная КЭАЗ 222752 предназначена для подключения трёхфазных потребителей переменного тока с напряжением до 400 В и током до 32 А. Подходит для питания станков, сварочных аппаратов, компрессоров, насосов и другого промышленного оборудования. Учитывая степень защиты IP44 и климатическое исполнение УХЛ3, её можно использовать как внутри помещений, так и на открытых площадках при условии защиты от прямого попадания осадков.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В (переменный ток)
• Количество полюсов: 4 (3 фазы + заземление)
• Степень защиты: IP44 - защищает от твердых частиц размером более 1 мм и брызг воды с любого направления
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для удобства подключения и предотвращения случайного выдергивания
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и влажности до 98%
• Подключение: винтовые клеммы - обеспечивают прочный и долговечный контакт
• Кабельный ввод: уплотнительная гайка - позволяет герметично закрепить кабель диаметром до 12 мм
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба
• Цвет: красный - стандартизированная цветовая кодировка для трёхфазных силовых цепей

Совместимость и монтаж

Розетка кабельная КЭАЗ 222752 совместима с штекерами того же типа - 3P+E, 32 А, IP44, с положением заземления 6 часов. Для монтажа необходимо:

• Закрепить розетку на стене, щите или опоре с помощью крепёжных отверстий (наличие креплений указано в чертежах производителя)
• Завести кабель через уплотнительную гайку и затянуть её для обеспечения степени защиты IP44
• Подключить жилы к винтовым клеммам: L1, L2, L3, PE - соблюдать полярность и плотность затяжки (не перетягивать!)
• Использовать кабели с медными жилами сечением 4–6 мм2

Не допускается использование с кабелями большего диаметра - это нарушит герметичность и безопасность.

Безопасность и стандарты

Розетка кабельная КЭАЗ 222752 изготовлена в соответствии с техническими условиями ТУ3424-079-05758109-2014. Соответствует требованиям безопасности для электротехнических изделий в промышленном применении. Наличие заземляющего контакта и защитного корпуса снижает риск поражения током при повреждении изоляции или влажной среде.

Преимущества

• Высокая механическая прочность корпуса из ударопрочного пластика
• Герметичный кабельный ввод с уплотнительной гайкой - исключает попадание пыли и влаги внутрь
• Чётко оформленная цветовая кодировка (красный) - ускоряет идентификацию цепи
• Фиксированный угол заземляющего контакта (6 часов) - предотвращает неверное подключение
• Совместимость с сериями разъёмов КЭАЗ - легко заменить или расширить систему

Ограничения применения

• Не предназначен для постоянного подключения к сети - рекомендуется как временное решение или для мобильного оборудования
• Не следует использовать в местах с постоянным погружением в воду - IP44 не обеспечивает защиту от струй или погружения
• Не работает при температурах ниже −25C или выше +40C - выход за пределы УХЛ3 снижает срок службы
• Не совместима с однофазными или двухполюсными штекерами - возможна механическая несовместимость и опасность подключения

Примеры использования

• Подключение сварочного аппарата на стройплощадке
• Временное питание насосной установки на объекте
• Связь между генератором и оборудованием на мероприятии
• Передвижные станки на заводе с частой переустановкой

Практические советы

• Перед каждым подключением проверяйте целостность изоляции кабеля и состояние контактов - грязь и окислы снижают проводимость
• При использовании в сырых помещениях регулярно протирайте розетку сухой тканью - даже IP44 требует минимального обслуживания
• Выбирайте кабель с запасом по сечению - лучше взять 6 мм2 вместо 4 мм2, чтобы избежать нагрева при длительной работе на максимуме
• Не используйте адаптеры или переходники - они нарушают защиту IP44 и увеличивают риск перегрева
• При замене розетки всегда выбирайте ту же модель - КЭАЗ 222752 имеет точные геометрические параметры, отличные от аналогов других брендов
