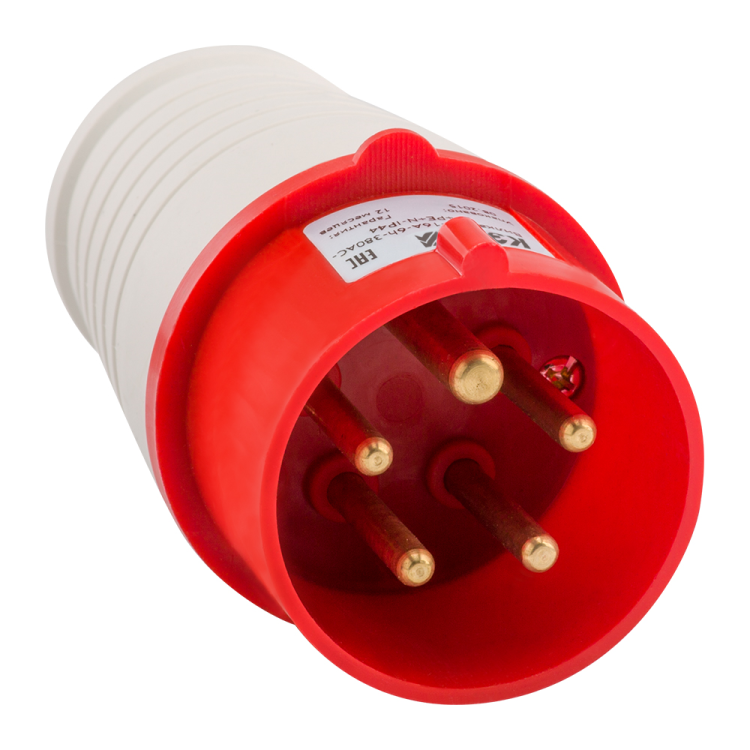

Вилка кабельная 025 32А 380AC 3P+PE+N 6ч IP44 КЭАЗ 222740

Вилка кабельная КЭАЗ 222740 - это надёжный соединитель для трёхфазной сети 380 В с защитным заземлением и нейтралью, рассчитанная на ток до 32 А. Подходит для временного или постоянного подключения мощного оборудования в условиях повышенной запылённости и влажности.

Назначение и область применения

Вилка кабельная КЭАЗ 222740 предназначена для подключения переносного или стационарного трёхфазного оборудования к распределительной сети 380 В. Применяется там, где требуется безопасное и устойчивое соединение с заземлением - например, на производствах, в цехах, на стройплощадках, в мастерских с оборудованием типа сварочных аппаратов, компрессоров, насосов, станков и конвейеров.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева
• Напряжение: 400 В (соответствует сетям 380 В линейного напряжения)
• Тип тока: переменный (AC), частота 50 Гц - совместима с российскими и европейскими сетями
• Количество полюсов: 5 - три фазы (L1, L2, L3), один нейтральный (N), один защитный (PE)
• Степень защиты: IP44 - защищает от брызг воды из любого направления и от частиц пыли больше 1 мм
• Ориентация заземляющего контакта: 6 часов - контакт расположен в нижней части вилки, что соответствует стандартному расположению в штепсельных розетках
• Способ подключения: безвинтовая клемма - быстрый монтаж кабеля без инструментов
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима высокая влажность
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля диаметром до 12 мм
• Цвет: красный - стандартизированная цветовая кодировка для трёхфазных силовых соединений

Совместимость и монтаж

Вилка кабельная КЭАЗ 222740 совместима с розетками того же типа - 5-полюсными, на 32 А, IP44, с ориентацией заземления 6 часов. Для правильного подключения:

• Используйте кабель с жилами подходящего сечения (минимум 4 мм2 для меди, согласно нормам ПУЭ)
• Подключите фазы (L1–L3), нейтраль (N) и защитный проводник (PE) строго по маркировке внутри клеммы
• Затяните уплотнительную гайку до плотного прилегания к кабелю - это предотвращает выдергивание и попадание влаги
• Не используйте с кабелями с внешним диаметром более 12 мм - возможна потеря герметичности

Безопасность и стандарты

Вилка соответствует техническим условиям ТУ3424-079-05758109-2014 и прошла проверку на прочность контактов, термостойкость и степень защиты IP44. Конструкция исключает случайное отключение под нагрузкой благодаря надёжной фиксации в розетке. Цветовое оформление (красный) соответствует требованиям безопасности для трёхфазных систем.

Преимущества

• Быстрая сборка: безвинтовые клеммы позволяют подключить кабель за минуту без отвертки
• Защита от брызг и пыли: IP44 делает её пригодной для использования в цехах, на открытых площадках и в помещениях с повышенной влажностью
• Надёжная фиксация: уплотнительная гайка и прочный корпус снижают риск повреждения при эксплуатации
• Совместимость с сериями КЭАЗ: легко заменяется другими элементами из линейки “Разъемы силовые”

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или затопления
• Не рекомендуется использовать при температурах ниже −25C - материал становится хрупким
• Не совместим с розетками других типов (например, IEC 60309 CEE 7/4 или Schuko)
• Не следует применять для токов выше 32 А - возможен перегрев и выход из строя

Примеры использования

• Подключение сварочного аппарата на стройке
• Связь между генератором и насосной установкой
• Временное питание конвейера на пищевом производстве
• Электроснабжение воздушного компрессора в автосервисе

Практические советы

• Перед каждым подключением проверяйте целостность изоляции и состояние контактов - особенно после длительной эксплуатации в пыльных условиях
• При использовании в холодном климате храните вилку в помещении перед монтажом - избежите растрескивания пластика
• Обязательно используйте только кабели с медными жилами - алюминий не подходит для безвинтовых клемм этого типа
• При необходимости замены - выбирайте аналоги с тем же количеством полюсов, ориентацией заземления и классом защиты
• Вилка КЭАЗ 222740 - часть серии “Разъемы силовые”, поэтому все компоненты этой линейки взаимозаменяемы по стандартам
