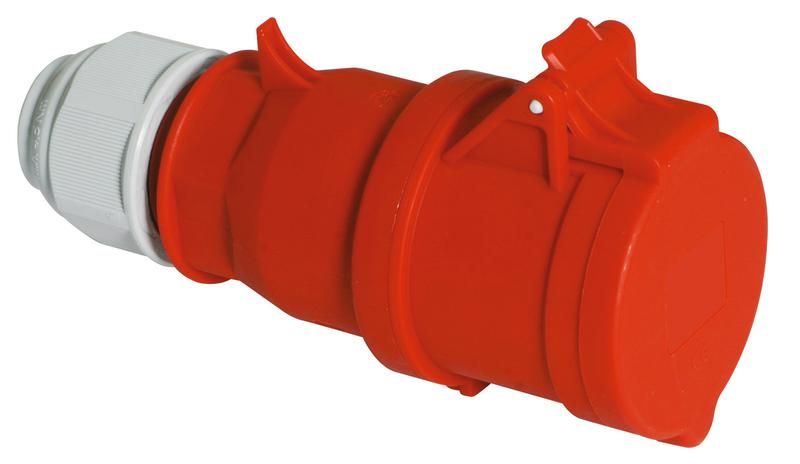

Розетка кабельная 32A 5p (3P+N+PE) 6h 400V IP44 Quick-Connect 3148 I 3148-Bals Bals

Розетка кабельная Bals 3148 предназначена для надёжного подключения мощного оборудования через гибкий кабель с защитой от брызг и пыли. Подходит для временного или постоянного использования на производствах, где требуется быстрый монтаж и высокая устойчивость к внешним воздействиям.

Назначение и область применения

Розетка кабельная Bals 3148 используется для подключения трёхфазного оборудования с заземлением. Она обеспечивает безопасное соединение между сетью и устройствами, требующими питание 400 В и ток до 32 А. Применяется там, где нужна мобильность или частая замена нагрузки: на станках, сварочных аппаратах, компрессорах, конвейерах и других промышленных установках.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку мощных потребителей без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с нулём и заземлением
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один защитный проводник (PE)
• Степень защиты: IP44 - защищает от брызг воды из любого направления и частиц крупнее 1 мм
• Тип клеммы: Безвинтовая - позволяет быстро закрепить жилы кабеля без инструментов
• Материал корпуса: Пластик - устойчив к механическим повреждениям и химическим воздействиям
• Тип кабельного ввода: Уплотнительная гайка - герметизирует кабель диаметром до 12 мм
• Ориентация подключения: Прямолинейная - удобна для прокладки кабеля в одну линию
• Положение заземляющего контакта: 6 часов - соответствует стандартной ориентации для совместимости с штепсельными вилками
• Цвет: Красный - визуально отличается от других типов розеток, снижает риск ошибочного подключения

Совместимость и монтаж

Розетка Bals 3148 совместима с любыми вилками стандарта IEC 60309 PNE 32 A 5P, имеющими аналогичное расположение контактов. Для монтажа:

• Зачистите конец кабеля на 10–12 мм
• Вставьте жилы в соответствующие клеммы (L1, L2, L3, N, PE)
• Закрутите зажимные винты безвинтовых клемм до упора - проверьте прочность фиксации легким потягиванием
• Затяните уплотнительную гайку вокруг кабеля - она должна плотно прилегать, не деформируя изоляцию

Не используйте кабели с жилами меньше 1,5 мм2 или больше 6 мм2 - это нарушит контакт и может вызвать нагрев.

Безопасность и стандарты

Розетка кабельная Bals 3148 соответствует требованиям IEC 60309-2 и ГОСТ Р МЭК 60309-2. Конструкция исключает случайное отключение под нагрузкой благодаря механической блокировке вилки. Наличие заземляющего контакта в положении «6 часов» гарантирует правильное подключение и предотвращает опасность поражения током.

Преимущества

• Быстрая сборка - безвинтовые клеммы экономят время при монтаже и обслуживании
• Высокая степень защиты IP44 - работает в условиях повышенной влажности, цехах с мойкой или пылью
• Яркий красный цвет - легко распознаётся среди других розеток, снижает вероятность путаницы
• Прямолинейная форма - минимизирует изгибы кабеля, продлевает срок службы изоляции

Ограничения применения

• Не предназначен для постоянной эксплуатации вне помещений - IP44 не защищает от прямого дождя или погружения
• Не рекомендуется использовать в средах с агрессивными химическими веществами - пластиковый корпус может разрушаться под действием растворителей
• Не допускается подключение кабелей с жилами менее 1,5 мм2 или более 6 мм2 - это нарушает нормы безопасности и может привести к выходу из строя
• Не следует применять в качестве основной точки питания - предназначена для подключения оборудования, а не для распределения энергии

Примеры использования

• Подключение сварочного аппарата на ремонтной площадке
• Временный доступ к сети для тестирования станков на производстве
• Использование в пищевой промышленности - устойчивость к брызгам воды позволяет мыть оборудование без демонтажа
• Передвижные компрессоры и насосы на стройплощадках

Практические советы

• Перед первым использованием проверьте соответствие цветовой маркировки жил кабеля и контактов розетки - особенно важно для PE и N
• При многократном подключении/отключении следите за состоянием уплотнительной гайки - её износ снижает защиту IP44
• Не затягивайте кабель слишком сильно - это может повредить внутреннюю изоляцию и привести к пробою
• Для долговечности храните розетку Bals 3148 в сухом месте, когда она не используется - даже при IP44 длительное воздействие влаги снижает срок службы
• Артикулы 3148 и 3148-bals - это одна и та же модель; различие в обозначении связано с партиями поставки, функционально они идентичны
