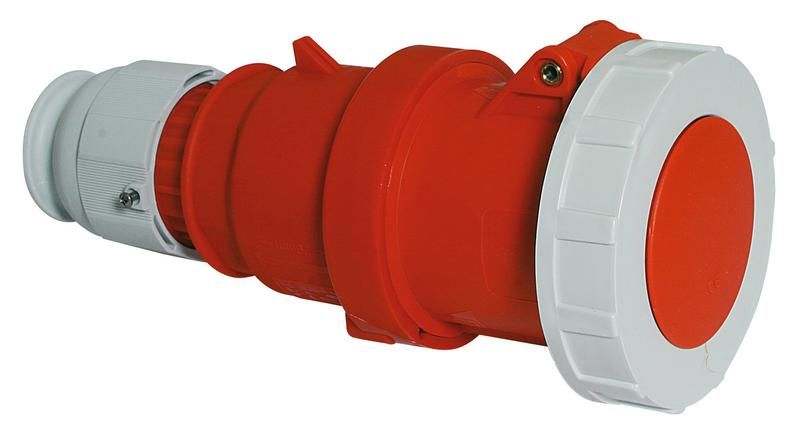

Розетка кабельная 63A 5p(3P+N+PE) 6h 400V IP67 I 3124-Bals Bals

Розетка кабельная Bals 3124-BALS предназначена для надёжного подключения мощного оборудования через гибкий кабель в условиях повышенной запылённости и влажности. Её прочный пластиковый корпус с защитой IP67 и фиксированным положением заземления на 6 часов делает её подходящим решением для промышленных объектов, где важна безопасность и долговечность.

Назначение и область применения

Розетка кабельная Bals 3124-BALS используется для временного или постоянного подключения электрооборудования с питанием до 400 В переменного тока и током нагрузки до 63 А. Подходит для устройств, требующих трёхфазного питания с нулём и защитным заземлением - таких как сварочные аппараты, насосы, компрессоры, станки и конвейеры. Применяется на открытых площадках, в цехах, на стройплощадках и других местах с высокими требованиями к защите от внешних воздействий.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать оборудование большой мощности без перегрева контактов;
• Номинальное напряжение: 400 В - совместима с трёхфазными сетями 380–400 В;
• Количество полюсов: 5 (3P + N + PE) - три фазы, один рабочий ноль и один защитный заземляющий контакт;
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает временное погружение в воду до 1 метра на 30 минут;
• Тип подключения: винтовые клеммы - обеспечивают надёжный и проверенный контакт, легко обслуживаемы;
• Тип кабельного ввода: уплотнительная гайка - позволяет плотно закрепить кабель любого диаметра, исключая провисание и выдергивание;
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и химическим воздействиям;
• Оrientация подключения: прямолинейная - удобна для прокладки кабеля в одну линию без изгибов;
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для предотвращения случайного подключения;
• Цвет: красный - визуально отличается от других типов розеток, снижает риск ошибочного подключения.

Совместимость и монтаж

Розетка Bals 3124-BALS совместима с любыми кабелями, имеющими жилы сечением, соответствующим допустимому току 63 А (обычно 16–25 мм2). Для монтажа необходимо:

• Закрепить розетку на поверхности с помощью крепёжных отверстий (если предусмотрены конструкцией);
• Подключить фазы L1, L2, L3, ноль N и заземление PE к соответствующим клеммам внутри корпуса;
• Затянуть винты клемм усилием, достаточным для надёжного контакта, но без перегрузки;
• Установить уплотнительную гайку на кабель и затянуть её до герметизации входа - важно не перетянуть, чтобы не повредить изоляцию;
• Проверить правильность подключения перед первым включением.

Не рекомендуется использовать розетку в качестве распределительной точки - она предназначена для подключения одного устройства.

Безопасность и стандарты

Розетка кабельная Bals 3124-BALS соответствует международным нормам безопасности для промышленных соединений. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря глубокому посадочному углублению и изолирующему материалу корпуса. Уплотнительная гайка и степень защиты IP67 гарантируют работу даже при попадании воды, брызг или пыли. Однако розетка не предназначена для работы в условиях постоянного погружения или агрессивных сред (например, кислоты, щёлочи).

Преимущества

• Высокая степень защиты IP67 - работает в самых сложных условиях;
• Фиксированное положение заземления на 6 часов - минимизирует риск неверного подключения;
• Простая и надёжная винтовая система подключения - не требует специальных инструментов для обслуживания;
• Ярко-красный цвет - улучшает визуальное различение и снижает вероятность человеческой ошибки;
• Герметичный кабельный ввод - продлевает срок службы кабеля и самого соединения.

Ограничения применения

• Не предназначен для использования в взрывоопасных зонах - отсутствует сертификат взрывозащиты;
• Не рассчитана на частое подключение/отключение - длительная эксплуатация при многократном использовании может привести к износу клемм;
• Не следует применять при температуре ниже -25 C или выше +60 C - материалы корпуса теряют эластичность;
• Не подходит для подключения оборудования с импульсными нагрузками выше 63 А - возможен выход из строя контактов;
• Пластиковый корпус не выдерживает ударных нагрузок - не используйте в местах с высокой механической активностью без дополнительной защиты.

Примеры использования

• Подключение мобильного сварочного аппарата на стройке;
• Электропитание насосной установки на открытом воздухе;
• Временное подключение конвейера на сборочном участке;
• Использование в качестве входной точки для автономного освещения на территории предприятия;
• Подсоединение генератора к сети объекта во время ремонта основного питания.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения кабеля и номинала розетки - недостаточное сечение вызывает нагрев;
• При использовании в сыром месте после каждого подключения протирайте контакты сухой тканью;
• Не заменяйте уплотнительную гайку на аналоги другого типа - это нарушает степень защиты IP67;
• При необходимости удлинения кабеля используйте только промышленные переходники с такой же степенью защиты;
• Обязательно помечайте розетку Bals 3124-BALS как “380 В” - особенно если рядом есть другие розетки с меньшим напряжением.
