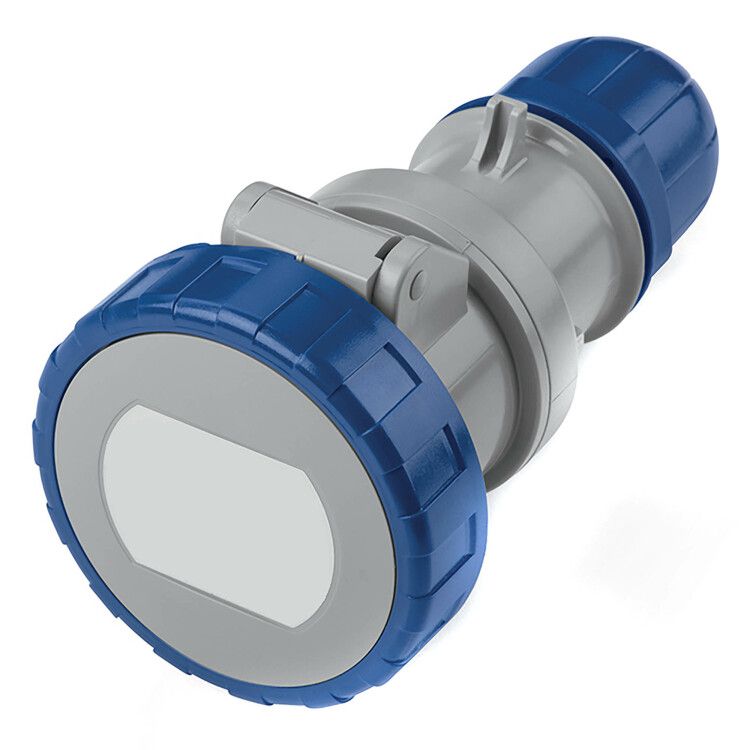

Розетка кабельная IP67 16A 2P+E 230В | DIS3181643 DKC ДКС

Розетка кабельная 16 ампер 230 вольт 2P+E IP67 от бренда DKC (ДКС), артикул dis3181643, предназначена для надежного подключения мобильного оборудования через кабель. Отличается повышенной защитой от пыли и воды, прочным пластиковым корпусом и совместимостью с промышленными системами.

Назначение и область применения

Эта розетка используется как кабельный разъём - то есть её монтируют прямо на конце гибкого кабеля, чтобы обеспечить быстрое и безопасное подключение к стационарному устройству. Подходит для временного или переставляемого оборудования, где требуется частое отсоединение. Часто применяется на производстве: станках, конвейерах, сварочных аппаратах, осветительных установках, в условиях открытых площадок и на улице.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,7 кВт при 230 В
• Номинальное напряжение: 230 В - рассчитана на однофазную сеть
• Частота: 50/60 Гц - работает в сетях России и Европы
• Количество полюсов: 3 - фаза, нуль, заземление (2P+E)
• Степень защиты: IP67 - полностью защищена от пыли и допускает временное погружение в воду до 1 метра на 30 минут
• Сечение жилы: 1–2,5 мм2 - подходит для медных проводов указанного диапазона
• Тип подключения: винтовые клеммы - надёжное механическое соединение, требует затяжки отверткой
• Материал корпуса: ударопрочный пластик - устойчив к химическим воздействиям и УФ-излучению
• Ориентация заземляющего контакта: 6 часов - контакт расположен внизу, соответствует стандарту IEC 60309
• Цвет: синий - типичный цвет для промышленных разъёмов 230 В
• Ударопрочность: 5 Дж - выдерживает случайные удары в условиях производства
• Температурная стойкость контактов: до +960 C - предотвращает оплавление при перегрузках

Совместимость и монтаж

Розетка кабельная 16 ампер 230 вольт 2P+E IP67 совместима с штекерами стандарта CEE (например, модели 16A/230V с аналогичной расцветкой и формой). Для монтажа:

• Зачищенные жилы кабеля (1–2,5 мм2) заводятся внутрь через уплотнительную гайку
• Жилы фиксируются винтовыми клеммами: L - фаза, N - ноль, ⏚ - заземление
• Гайка плотно закручивается - она герметизирует кабель и препятствует выдергиванию
• Крепление - наружное: розетка устанавливается на поверхность, не требует углубления

Не используйте кабели с сечением менее 1 мм2 - возможен перегрев. Максимальное сечение 2,5 мм2 - выше не рекомендуется из-за ограниченного размера клеммника.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями международного стандарта IEC 60309 для промышленных разъёмов. Соответствие IP67 гарантирует работу в сырых, пыльных и агрессивных средах. Контакты изготовлены из материалов, устойчивых к нагреву до +960 C, что снижает риск возгорания при кратковременных перегрузках. Цветовое исполнение (синий) соответствует нормам для сети 230 В.

Преимущества

• Высокая степень защиты IP67 позволяет использовать в любых погодных условиях
• Устойчивый к УФ-излучению пластик не трескается на солнце
• Винтовые клеммы обеспечивают долговечное и надёжное соединение без необходимости специального инструмента
• Уплотнительная гайка исключает проскальзывание кабеля и сохраняет герметичность
• Синий цвет легко отличить от других напряжений - снижает риск ошибок при подключении

Ограничения применения

• Не предназначен для постоянной эксплуатации под водой - IP67 допускает лишь кратковременное погружение
• Не подходит для многожильных кабелей с сечением более 2,5 мм2 - клеммы не рассчитаны на больший диаметр
• Не следует применять в местах с постоянными вибрациями без дополнительной фиксации - возможно ослабление клемм
• Не совместима с разъёмами других серий (например, 32 А или 400 В) - различаются форма и размер контактов

Примеры использования

• Подключение переносного сварочного аппарата к щитовой сети на стройплощадке
• Кабельное подключение светового оборудования на фасаде здания
• Соединение насосов, компрессоров и вентиляторов с передвижными распределительными щитами
• Временное питание инструментов на заводах с частой сменой рабочих мест

Практические советы

• Перед первым подключением проверьте затяжку винтов - они должны быть плотно закручены, но без усилия, чтобы не повредить резьбу
• При использовании в холодном климате убедитесь, что кабель не стал хрупким - выбирайте гибкий изоляционный материал
• При замене розетки всегда отключите питание - даже при отсоединенном штекере возможен потенциал на контактах
• Для длительной работы в условиях повышенной запылённости периодически очищайте контакты сухой мягкой щёткой
• Розетка кабельная 16 ампер 230 вольт 2P+E IP67 от DKC (ДКС) - часть серии Quadro - совместима с другими изделиями этой линейки, что упрощает сборку комплексных решений
