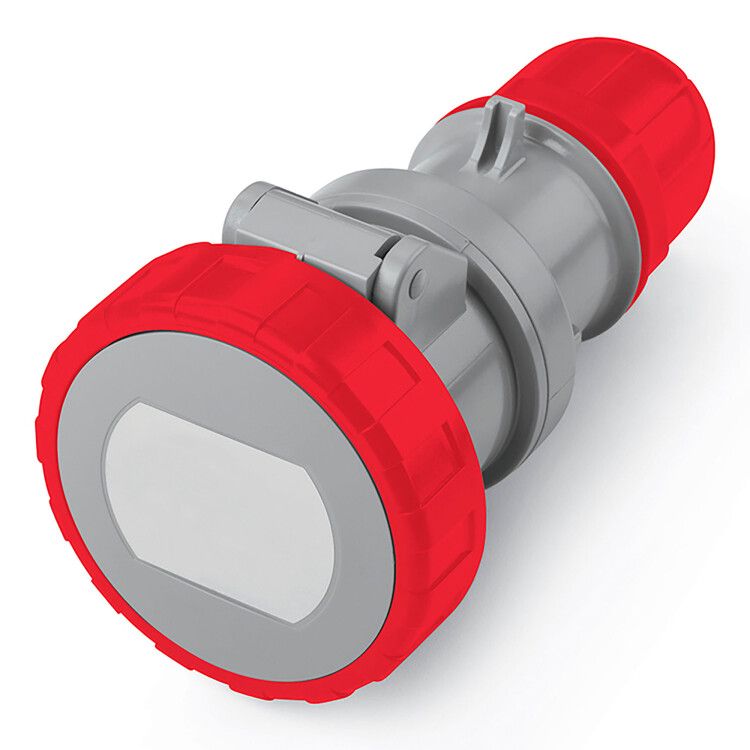

Розетка кабельная Quadro IP67 16А 400В 3P+E DKC (ДКС) DIS3181646

Розетка кабельная 16А 400В 3P+E IP67 от бренда DKC (ДКС), артикул dis3181646, предназначена для надежного подключения мобильного оборудования через кабель. Отличается повышенной защитой от внешних воздействий и используется там, где важна безопасность и долговечность соединения.

Назначение и область применения

Эта розетка - часть разъёмной системы питания, которая позволяет легко отсоединять и подключать оборудование без перерыва в работе. Подходит для временного или постоянного подключения устройств, требующих трёхфазного питания: станков, насосов, компрессоров, сварочных аппаратов, конвейеров и других промышленных машин. Устанавливается на кабеле, а не на стене - поэтому её используют там, где требуется перемещаемый источник энергии.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 4 - три фазы (L1, L2, L3) + заземление (PE)
• Степень защиты: IP67 - полностью защищена от пыли и может работать при временном погружении в воду до 1 метра на 30 минут
• Тип подключения: винтовая клемма - надёжное крепление проводов с помощью болтов
• Сечение жилы: 1,5–2,5 мм2 - подходят медные провода указанного сечения
• Ориентация заземляющего контакта: 6 часов - контакт расположен внизу, как на стандартных промышленных разъёмах CEE
• Материал корпуса: пластик - устойчив к химическим веществам и механическим повреждениям
• Ударопрочность: 5 Дж - выдерживает удары средней силы, соответствует классу IK05
• Минимальный радиус изгиба кабеля: 5×D - кабель нельзя сгибать круче, чем в 5 раз больше его диаметра
• Частота: 50/60 Гц - совместима с сетями России и Европы
• Цвет: красный - визуально отличает от бытовых розеток, указывает на высокую мощность
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля
• Устойчивость к УФ: да - не теряет прочность и цвет при длительном воздействии солнца

Совместимость и монтаж

Розетка кабельная 16А 400В 3P+E IP67 совместима с штепсельными вилками стандарта CEE 3P+E (синего цвета). Для монтажа:

• Зачистите конец кабеля на 10–12 мм, удалите изоляцию и оплетку
• Подключите жилы к винтовым клеммам: L1, L2, L3 - фазы; PE - заземление
• Затяните винты усилием 0,5–0,7 Нм - не переусердствуйте, чтобы не повредить клеммы
• Закрутите уплотнительную гайку на кабеле - она должна плотно прилегать, но не деформировать изоляцию
• Зафиксируйте розетку на поверхности с помощью наружного крепления - рекомендуется использовать кронштейн или хомут

Не используйте этот разъём с кабелями меньшим сечением - возможен перегрев. Кабели большего сечения (более 2,5 мм2) не войдут в ввод.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями IEC 60309-2 для промышленных разъёмов. Соответствие IP67 гарантирует работу в условиях сырости, пыли, дождя и временных брызг. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве. Разъём имеет защиту от случайного подключения к бытовым розеткам благодаря форме и цвету.

Преимущества

• Высокая степень защиты IP67 - работает даже в сыром, пыльном или открытых условиях
• Надёжная винтовая клемма - меньше риска ослабления контакта при вибрациях
• Устойчивость к УФ-лучам - не желтеет и не хрупнет на солнце
• Яркий красный цвет - сразу видно, что это промышленный разъём, снижает риск ошибочного подключения
• Герметичный кабельный ввод - предотвращает попадание влаги внутрь

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное погружение
• Не подходит для подключения однофазных устройств - только трёхфазные с заземлением
• Максимальное сечение кабеля - 2,5 мм2; более толстые провода не поместятся
• Не следует применять в местах с частыми резкими температурными скачками выше +60C или ниже -25C - материал может стать хрупким
• Не заменяет распределительный щит - это только точка подключения, а не коммутирующее устройство

Примеры использования

• Передвижной сварочный аппарат на стройплощадке
• Конвейерная лента на пищевом производстве
• Насосная станция на открытом воздухе
• Оборудование на объектах с высокой влажностью - мойки, холодильные камеры
• Временные осветительные установки на мероприятиях под открытым небом

Практические советы

• Выбирайте кабель с запасом по длине - он должен свободно двигаться, не натягиваясь
• Проверяйте затяжку винтов каждые 3–6 месяцев - особенно при вибрационных нагрузках
• При использовании в зимний период - избегайте намораживания льда на разъёме, он может повредить уплотнители
• Не закручивайте уплотнительную гайку слишком сильно - это может сплющить кабель и нарушить герметичность
• При необходимости замены - используйте оригинальные детали от DKC (ДКС): гайки, уплотнители, клеммы
• Помните: эта розетка - часть системы. Она должна сочетаться с вилкой того же стандарта и класса защиты
