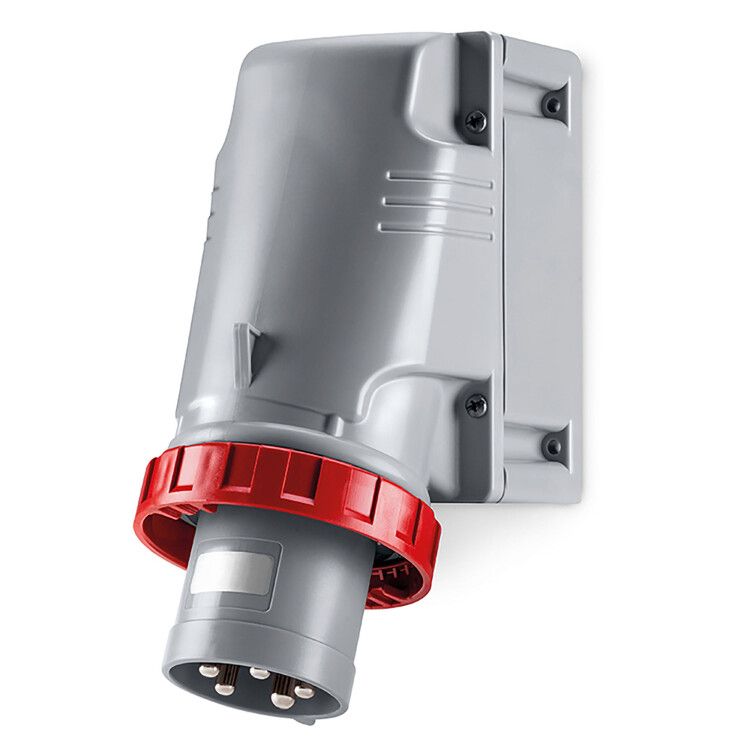

Вилка настенная Quadro IP67 63А 3P+E 400В DKC (ДКС) DIS245M6396

Вилка настенная 63А 3P+E 400В IP67 от бренда DKC (ДКС), артикул dis245m6396, предназначена для надежного подключения промышленного оборудования к сети 400 В. Устройство обеспечивает устойчивый контакт даже в условиях повышенной запыленности и влаги благодаря защите IP67.

Назначение и область применения

Этот тип вилки предназначен для постоянного монтажа на стену и подключения стационарного оборудования с высокой мощностью. Подходит для промышленных объектов, где требуется безопасное и долговечное соединение: станки, насосы, компрессоры, конвейеры, сварочные аппараты и другая техника, работающая от трехфазной сети 400 В.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Частота: 50 Гц
• Количество полюсов: 4 (3 фазы + заземление)
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает временное погружение в воду до 1 метра
• Тип подключения: винтовые клеммы - позволяют плотно закрепить провода сечением 4–6 мм2
• Тип изделия: силовой разъем CEE (стандарт IEC 60309)
• Кабельный ввод: уплотнительная гайка - обеспечивает герметизацию входящего кабеля
• Материал корпуса: термостойкий пластик
• Цвет: красный - соответствует стандартному цветовому кодированию для 400 В
• Габариты: 118×267×179 мм
• Расстояние между крепежными отверстиями: 96×204 мм
• Положение заземляющего контакта: 6 часов (внизу)
• Температурная устойчивость контактов: до +960 °С (GWFI)

Совместимость и монтаж

Вилка совместима с любыми розетками стандарта CEE 63A 3P+E, в том числе серий Quadro от DKC. Для установки необходимо:

• Зафиксировать устройство на стене через два крепежных отверстия с шагом 96×204 мм
• Подвести кабель сечением 4–6 мм2 через уплотнительную гайку
• Зачистить жилы на 10–12 мм и затянуть винты клемм до упора - не перетягивать!
• Обязательно подключить заземляющий проводник - он расположен в положении “6 часов”

Из-за наклонной ориентации подключения рекомендуется проверять угол ввода штекера перед использованием - избежать механического напряжения на контактах.

Безопасность и стандарты

Вилка соответствует требованиям IEC 60309 и EN 60309. Материал корпуса и контактов рассчитан на работу при температурах от -25C до +60C. Высокая теплостойкость контактов (GWFI +960 C) снижает риск оплавления при перегрузках. Защита IP67 позволяет использовать устройство во влажных помещениях, на открытых площадках и в цехах с мойкой оборудования.

Преимущества

• Высокая степень защиты IP67 - работает там, где обычные разъемы выходят из строя
• Надежные винтовые клеммы - минимум обслуживания, исключает самопроизвольное ослабление контакта
• Цветовое кодирование (красный) - сразу видно, что это 400 В, предотвращает случайное подключение к другой сети
• Совместимость с серией Quadro - легко заменить или расширить систему подключения
• Уплотнительная гайка - не требует дополнительных кабельных вводов или муфт

Ограничения применения

• Не предназначена для частого подключения/отключения - предназначена для стационарного подключения
• Не следует использовать в средах с химически активными парами или растворителями - материал корпуса не устойчив к агрессивным веществам
• Максимальное сечение кабеля - 6 мм2; использование более толстого провода невозможно без доработки ввода
• Не подходит для мобильного оборудования - не имеет механизма быстрого отсоединения

Примеры использования

• Подключение промышленного станка с ЧПУ к щиту 400 В
• Фиксированная точка питания для воздушного компрессора в цеху
• Разъем для сварочного аппарата на открытом участке производства
• Подключение насосной группы в пищевой промышленности - где регулярно проводится мойка оборудования

Практические советы

• При монтаже всегда используйте кабели с медными жилами - алюминий не допускается из-за риска окисления и плохого контакта
• Проверьте соответствие сечения кабеля и номинала вилки - 63 А требует минимум 6 мм2, особенно при длинных трассах
• После первого включения проверьте нагрев вилки - легкое тепло нормально, значительный нагрев говорит о плохом контакте
• Для удобства обслуживания можно комбинировать эту вилку с аналогичной розеткой серии Quadro - так проще отключать оборудование без демонтажа
• Не применяйте смазки или антикоррозийные составы на контактах - они нарушают проводимость
