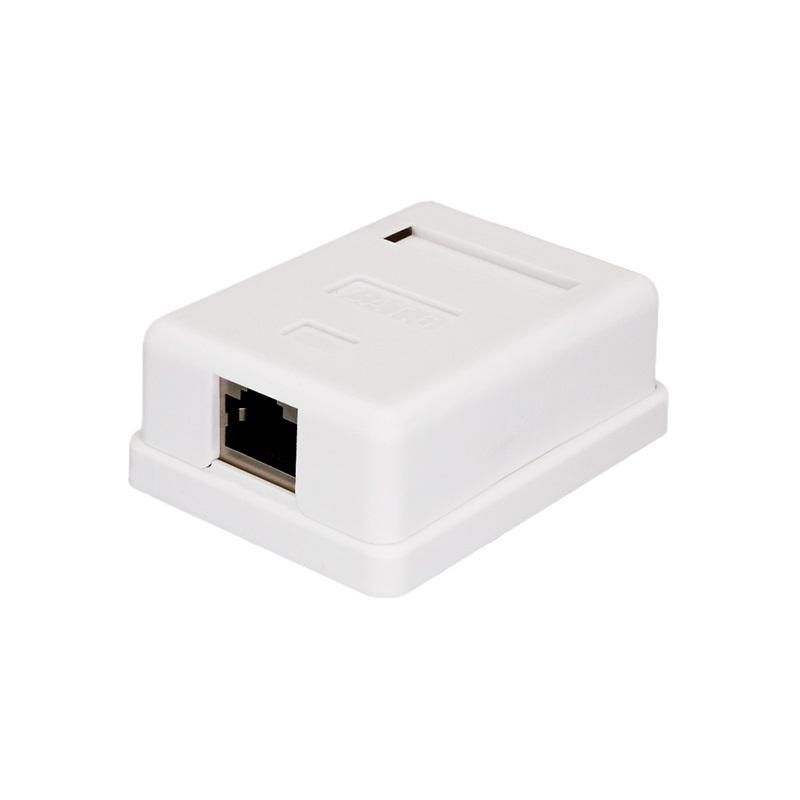

Розетка компьютерная 8P8C RJ-45 FTP кат.5E 1 порт (DIY) SUPRLAN 10-0354-1 Net.on

Розетка компьютерная 8P8C RJ-45 FTP категория 5E 1 порт от Suprlan (артикул 10-0354-1) предназначена для надёжного подключения сетевых устройств через экранированный кабель. Подходит для установки в офисах, серверных и промышленных объектах, где важна устойчивость сигнала к помехам.

Назначение и область применения

Розетка компьютерная 8P8C RJ-45 FTP категория 5E 1 порт используется для подключения Ethernet-устройств - компьютеров, IP-камер, телефонов VoIP, коммутаторов и других сетевого оборудования. Экранирование (FTP) снижает влияние внешних электромагнитных помех, поэтому её целесообразно применять в местах с высокой плотностью электроники: рядом с силовыми кабелями, частотными преобразователями, сварочным оборудованием. Установка осуществляется в настенные коробки, как обычный бытовой выключатель.

Технические характеристики

• Тип разъёма: 8P8C (RJ-45), один порт
• Категория: Cat 5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: FTP (фольга + оплетка) - защищает сигнал от внешних помех
• Контакты: Dual IDC с цветовой маркировкой по стандартам T568A и T568B
• Угол расположения ножей: 45° - повышает качество соединения и снижает потери сигнала
• Зажим экрана: металлический, для надёжного заземления экрана кабеля
• Подходящие инструменты для обжима: ножи типа 110 и Krone
• Материал корпуса: самозатухающий пластик (V-0)
• Крепление: винты и двусторонняя клеевая площадка

Совместимость и монтаж

Розетка совместима с любым экранированным кабелем Cat 5e и выше с медными жилами. Для монтажа требуется стандартная подрозетниковая коробка глубиной не менее 40 мм. Кабель заводится внутрь, экран фиксируется металлическим зажимом - это обязательный этап для сохранения эффективности экранирования. Жилы кабеля обжимаются в контакты IDC с помощью инструмента типа 110 или Krone. Цветовая схема на плате позволяет легко выбрать нужный стандарт (T568A или T568B) при обжиме. После сборки розетка крепится в коробке винтами или на клеевой площадке - второй вариант подходит для гладких поверхностей, например, панелей из МДФ или пластика.

Безопасность и стандарты

Розетка соответствует требованиям к категории 5E и выполнена из материала с классом горючести V-0 - самозатухающая пластмасса предотвращает распространение пламени. Применение экранированного варианта требует правильного заземления экрана кабеля через зажим - в противном случае эффект защиты будет снижен. Работает в температурном диапазоне от –10C до +50C, не рекомендовано использование в условиях постоянной влажности или открытых площадках без дополнительной защиты.

Преимущества

• Высокая устойчивость к электромагнитным помехам благодаря FTP-экранированию
• Чёткая цветовая маркировка контактов упрощает обжим даже новичкам
• Угол ножей 45° улучшает контактную поверхность и снижает уровень переходного затухания
• Металлический зажим экрана гарантирует надёжное заземление - ключевое для стабильной работы сети
• Гибкое крепление: можно использовать как винты, так и клеевую основу - удобно при монтаже на нестандартные поверхности

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от воды и пыли (не имеет IP-рейтинга)
• Требует заземления экрана; без него экранирование теряет смысл и может ухудшить работу сети
• Не совместим с неэкранированными кабелями UTP - потеряется преимущество FTP
• Не рассчитана на токи более 1 А - нельзя использовать как питание PoE+ или PoE++ напрямую, только как интерфейс передачи данных

Примеры использования

• Инсталляция в офисе: подключение рабочих станций к центральному коммутатору
• Производственные помещения: связь между контроллерами и HMI-панелями рядом с двигателями
• Центры обработки данных: точечные точки доступа в шкафах с высокой плотностью кабелей
• Образовательные учреждения: подключение учебных компьютеров и проекторов

Практические советы

• Перед монтажом проверьте, чтобы кабель был действительно FTP - используя UTP с этой розеткой бессмысленно
• При обжиме соблюдайте порядок жил по одной схеме (T568A или T568B) на обоих концах - смешивание вызывает сбои
• Не перегибайте кабель близко к розетке - радиус изгиба должен быть минимум 4× диаметр кабеля
• Если розетка устанавливается в металлическом подрозетнике, обязательно соедините зажим экрана с корпусом - это усилит защиту
• Для тестирования после монтажа используйте кабельный анализатор - он покажет, правильно ли выполнен обжим и работает ли экранирование
