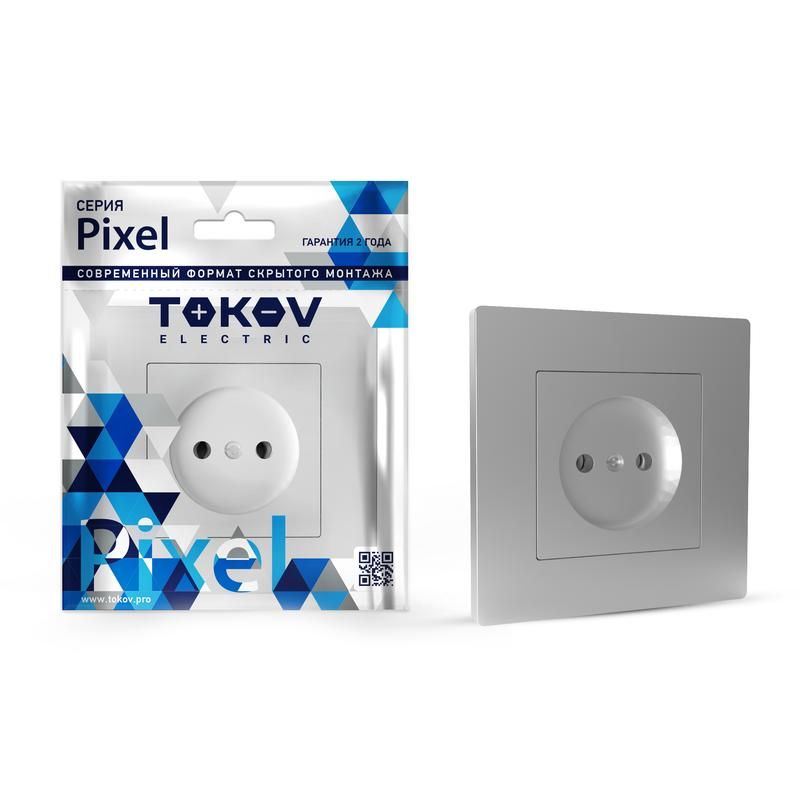

Розетка 1-м СП Pixel 16А IP20 без заземл. в сборе алюм. TOKOV ELECTRIC TKE-PX-R1F-C03

Розетка силовая 1-местная 16А без заземления в сборе с алюминиевой рамкой от TOKOV ELECTRIC (артикул tke-px-r1f-c03) предназначена для подключения мощных бытовых и промышленных устройств в условиях, где заземление не требуется. Устройство собрано в прочной алюминиевой рамке, обеспечивает надёжный контакт и компактную установку в стене.

Назначение и область применения

Розетка силовая 1-местная 16А без заземления в сборе с алюминиевой рамкой используется там, где необходимо подключить оборудование с высокой потребляемой мощностью, но отсутствует требование к защите от утечки тока через корпус. Подходит для постоянного подключения станков, насосов, нагревательных элементов, сварочных аппаратов и других устройств с двуполюсным питанием. Применяется в цехах, мастерских, на объектах с жесткими условиями эксплуатации, где важна механическая прочность и долговечность.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220–250 В
• Номинальное напряжение: 250 В - совместима с сетями 220–240 В
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли
• Способ монтажа: скрытая установка - встраивается в стену внутри монтажной коробки
• Способ присоединения: винтовой зажим - надёжное соединение с медными проводами сечением до 2,5 мм2
• Размеры: 86×86×45 мм - соответствует стандартному модульному формату
• Минимальная глубина монтажной коробки: 37 мм - требует минимум 37 мм свободного пространства в стене
• Материал корпуса: пластик - устойчив к воздействию химических сред и перегреву
• Рамка: алюминий - повышает теплоотвод и механическую жёсткость
• Поверхность: глянцевая - легко моется, не задерживает грязь

Совместимость и монтаж

Розетка силовая 1-местная 16А без заземления в сборе с алюминиевой рамкой совместима с любыми стандартными монтажными коробками глубиной от 37 мм. Для монтажа используйте два винта, которые фиксируют устройство к коробке. Кабель подключается к винтовым клеммам L и N - заземляющий проводник не подключается, так как контакт отсутствует. Перед установкой убедитесь, что провода зачищены на 8–10 мм и плотно затянуты - слабый контакт вызывает перегрев. Не применяйте для подключения оборудования с металлическим корпусом, если он не имеет собственного заземления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60884-1 для розеток с номиналом 16 А. Защита класса II - двойная изоляция. Отсутствие защитного контакта делает её непригодной для подключения устройств, требующих заземления. Напряжение 250 В позволяет использовать розетку в большинстве европейских и постсоветских систем питания.

Преимущества

• Алюминиевая рамка увеличивает срок службы и снижает риск деформации при монтаже
• Глянцевое покрытие улучшает эстетику и упрощает уход
• Компактные размеры позволяют устанавливать несколько розеток рядом без перекрытия
• Винтовые зажимы обеспечивают надёжный контакт даже при многократном подключении/отключении
• Пластиковый корпус устойчив к перепадам температур и влаге в помещении

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью (ванная, баня, подвал) - степень защиты IP20 не защищает от брызг
• Запрещено подключать устройства с металлическим корпусом, требующие заземления - риск поражения током
• Не рекомендуется для временных подключений - предназначена для стационарной установки
• Не подходит для автоматизированных систем, где необходим контроль заземления

Примеры использования

• Электродвигатели насосов в системах водоснабжения
• Обогреватели воздуха в цехах
• Сварочные аппараты с двуполюсным питанием
• Фрезерные и шлифовальные станки в малом бизнесе
• Конвейеры и механизмы с закрытым корпусом и внутренним заземлением

Практические советы

• Перед установкой проверьте соответствие глубины монтажной коробки - минимально 37 мм, лучше 40–45 мм
• Используйте только медные провода сечением 1,5–2,5 мм2 - алюминиевые не подходят
• При замене старой розетки убедитесь, что в сети нет заземляющего провода - если есть, выберите модель с заземлением
• Не затягивайте винты слишком сильно - можно повредить резьбу клеммы
• Для длительной работы под максимальной нагрузкой (16 А) периодически проверяйте температуру корпуса - перегрев указывает на плохой контакт
