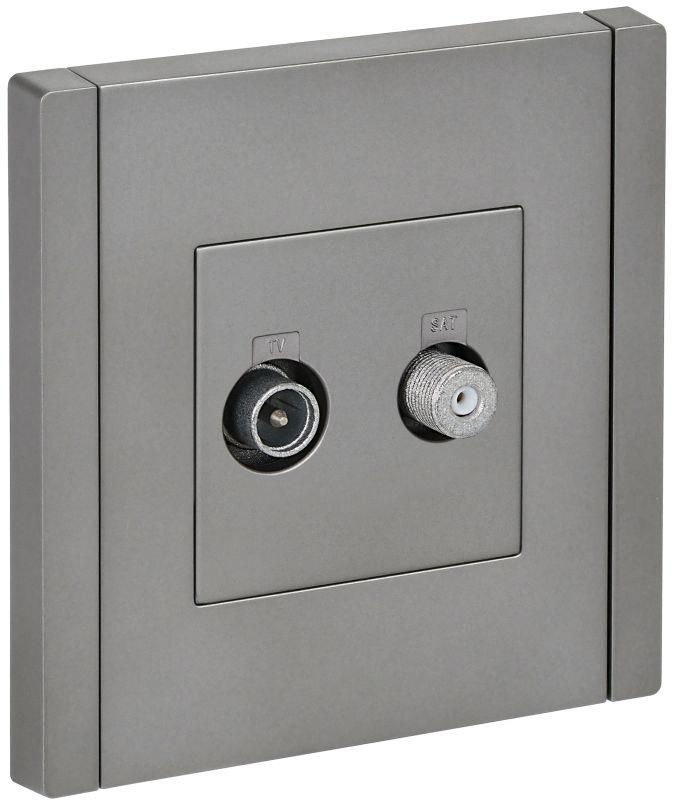

Розетка двойная TV+SAT FORTE&PIANO FP538, сталь, IP20 IEK (ИЭК) FP-AF20-O-K46

Розетка двойная TV+SAT сталь FP538 от IEK (ИЭК) - это оконечная информационная розетка серии FORTE&PIANO, предназначенная для подключения телевизионного и спутникового сигнала в скрытых электромонтажных коробках. Изготовлена из нержавеющей стали, совмещает надежность и эстетику, подходит для профессиональной и жилой проводки.

Назначение и область применения

Розетка двойная TV+SAT сталь FP538 используется для подключения двух коаксиальных кабелей: одного - к антенне (TV), второго - к спутниковому приемнику (SAT). Подходит для установки в квартирах, офисах, гостиницах и многоквартирных домах, где требуется одновременная передача сигналов ТВ и SAT. Применяется в системах кабельного и спутникового вещания, в том числе при использовании IP-трансляций через STB-приставки.

Технические характеристики

• Тип разъема: TV-SAT (два коаксиальных входа F-типа)
• Частотный диапазон: 950–2400 МГц - покрывает все современные спутниковые и цифровые ТВ-стандарты, включая DVB-S2 и DVB-T2
• Потери при подключении: до 3 дБ - минимальное затухание сигнала, соответствует требованиям качественного монтажа
• Материал корпуса: нержавеющая сталь - устойчив к коррозии, механическим повреждениям, подходит для сред с высокой влажностью
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов, не предназначена для влажных помещений
• Способ монтажа: скрытый - устанавливается в стенную коробку, фиксируется внутри
• Тип крепления: в распор + на шурупы - обеспечивает прочную фиксацию в бетоне, кирпиче или гипсокартоне
• Количество постов: 1 - занимает один модуль в рамке, совместим со всеми стандартными рамками FORTE&PIANO
• Исполнение: оконечная - последняя в цепочке, не имеет проходного сигнала
• Тип серии: рамочная - требует установки в декоративную рамку серии FORTE&PIANO

Совместимость и монтаж

Розетка двойная TV+SAT сталь FP538 совместима с любыми рамками серии FORTE&PIANO. Для монтажа необходима стандартная скрытая установочная коробка глубиной не менее 40 мм. Кабели подключаются к внутренним контактам F-разъемов - важно соблюдать правильную герметизацию оплетки и центрального провода. Крепление осуществляется двумя способами: распорными лапками (для бетона/кирпича) и винтами (для гипсокартона). Лицевую панель можно снимать без инструментов - достаточно легкого нажатия и движения вниз.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых и коммерческих сетей. IP20 исключает риск поражения током при случайном контакте, но не защищает от влаги - не применяется в ванных комнатах, на улице или в сырых помещениях. Нержавеющая сталь не содержит свинец и другие токсичные элементы, соответствует RoHS.

Преимущества

• Фиксация лицевой панели без винтов - позволяет легко обслуживать или заменять розетку без демонтажа всей системы
• Высокая механическая прочность - материал из нержавеющей стали выдерживает нагрузки при частом использовании
• Универсальная совместимость - работает с любой рамкой FORTE&PIANO, включая выключатели и другие информационные розетки
• Запатентованная система масштабирования - позволяет устанавливать несколько розеток в одном ряду без зазоров
• Готовое решение - не требует доработки, сразу после монтажа готово к работе

Ограничения применения

• Не подходит для открытой установки - IP20 не защищает от воды и пыли
• Не используйте в местах с постоянной влажностью (ванная, баня, бассейн)
• Не является активным устройством - не усиливает сигнал, не поддерживает PoE или питание
• Требует обязательной установки в рамку FORTE&PIANO - не монтируется напрямую в стену
• Потери 3 дБ - не рекомендуются для длинных кабельных трасс без усилителей

Примеры использования

• Подключение телевизора и спутникового ресивера в гостиной
• Объединение сигнала от антенны и спутника в одной точке в комнате
• Монтаж в многофункциональных панелях с выключателями и USB-розетками в холле
• Профессиональные системы кабельного ТВ в отелях и медицинских учреждениях

Практические советы

• Перед монтажом проверьте посадочный диаметр коробки - он должен соответствовать стандартному 60 мм
• Избегайте перегибов кабеля - радиус изгиба должен быть не меньше 5 см, иначе возрастут потери сигнала
• При установке нескольких розеток в ряд - используйте только оригинальные рамки FORTE&PIANO, чтобы сохранить бесшовный вид
• Для максимальной эффективности - используйте экранированные коаксиальные кабели типа RG-6 с медным центральным проводом
• Если сигнал слабый - добавьте усилитель до первой розетки, а не после; FP538 сама не восстанавливает уровень сигнала
