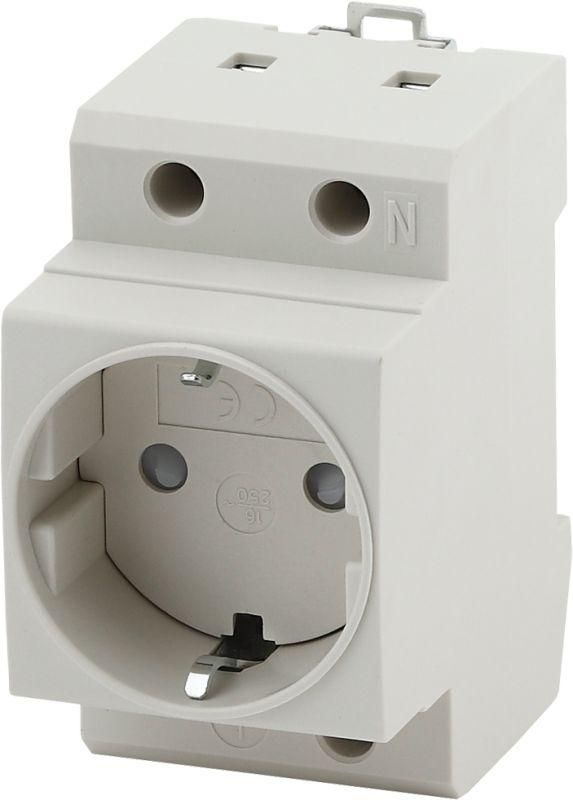

Розетка на DIN-рейку PRO MRD10-16-E 16А с заземлением | Б0057482 ЭРА

Розетка на DIN-рейку 16А с заземлением от ЭРА (Энергия света), артикул б0057482, предназначена для удобного подключения временных устройств в распределительных щитах - например, переносных светильников или электроинструментов при обслуживании оборудования.

Назначение и область применения

Розетка на DIN-рейку 16А с заземлением устанавливается внутри электрощита на стандартную DIN-рейку и обеспечивает доступ к сети 220 В переменного тока. Она используется для подключения временных нагрузок: переносных ламп, тестеров, шуруповёртов, пылесосов и других устройств малой мощности во время ремонта, наладки или диагностики электрических систем. Подходит для промышленных объектов, мастерских, ЖКХ и объектов с частым техобслуживанием.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220 В
• Напряжение: 220 В переменного тока (AC)
• Защита от прикосновений: IP20 - защищает от пальцев и предметов более 12 мм, но не от воды и пыли
• Количество розеток: одна
• Заземление: есть - контакт для подключения PE-проводника
• Шторки: да - предотвращают случайное попадание металлических предметов в гнёзда
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 63 мм - требует достаточного внутреннего объёма щита
• Цвет: белый - соответствует типичной цветовой гамме комплектующих ЭРА Pro

Совместимость и монтаж

Розетка на DIN-рейку 16А с заземлением совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения проводов используются винтовые зажимы: фаза (L), ноль (N) и земля (PE). Учитывайте глубину 63 мм - при установке в уже заполненные щиты проверьте наличие свободного места сзади. Кабель сечением до 2,5 мм2 рекомендован для надёжного контакта.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Наличие шторок снижает риск поражения током при случайном прикосновении. Защита IP20 делает её безопасной для использования внутри закрытых щитов, но не допускает установку в сырых помещениях, на улице или в условиях повышенной запылённости.

Преимущества

• Удобство монтажа - не требует сверления или дополнительных креплений
• Заземление повышает безопасность при работе с переносным оборудованием
• Шторки исключают попадание сторонних предметов в розетку
• Белый корпус гармонирует с другими элементами серии ЭРА Pro
• Фиксация на DIN-рейке позволяет легко заменить или переместить розетку

Ограничения применения

• Не предназначен для постоянного подключения мощных приборов (например, нагревателей, насосов выше 3,5 кВт)
• IP20 - нельзя использовать вне щита, в сыром помещении, на улице или в цехах с высокой запылённостью
• Не рассчитана на многократное подключение/отключение - не является промышленной розеткой для частого использования
• Подходит только для однофазной сети 220 В - не работает в трёхфазных системах

Примеры использования

• Подключение переносного освещения при замене автоматов в щите
• Питание тестера или мультиметра при диагностике цепей
• Временное питание пылесоса для уборки после монтажа
• Подключение шуруповёрта при сборке панели управления
• Обеспечение точки питания для инструмента при плановом ТО оборудования

Практические советы

• Выбирайте место установки так, чтобы розетка была доступна, но не мешала другим модулям - особенно важно при плотной компоновке щита
• Проверяйте соответствие сечения провода: используйте жилы 1,5–2,5 мм2; более толстые могут не войти в зажим
• После монтажа обязательно проверьте надёжность заземления - отдельно прозвоните контур PE
• Не используйте адаптеры или удлинители - это увеличивает риск перегрузки и нарушает целостность системы
• При замене старой розетки - отключите питание, даже если она подключена через автомат
