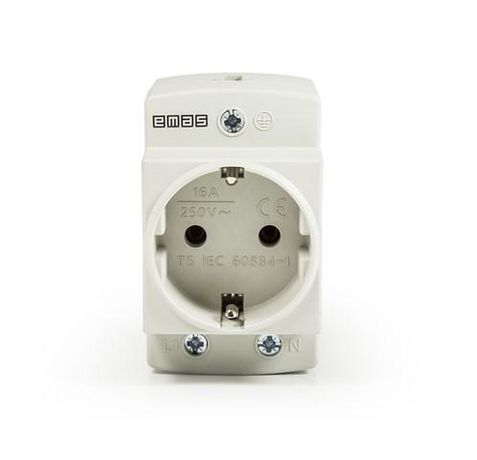

Розетка на дин-рейку с подсветкой EMAS EPREU2GL

Розетка для DIN-рейки EPREU2GL от бренда EMAS - компактный модульный элемент для подключения устройств через штепсельную вилку в распределительных щитах. Подходит для установки на DIN-рейку и оснащена светодиодной индикацией состояния питания.

Назначение и область применения

Розетка EPREU2GL предназначена для временного или постоянного подключения оборудования, требующего доступа к сети 230 В переменного тока. Устанавливается внутри электрощита на DIN-рейку и используется там, где нужен удобный точечный доступ к питанию - например, для подключения тестового оборудования, автоматических выключателей, реле, контроллеров, световой сигнализации или сервисных устройств.

Технические характеристики

• Напряжение: 230 В AC
• Максимальный ток: 16 А
• Количество полюсов: 2P + E (фаза, ноль, земля)
• Индикация: встроенный LED-индикатор включения
• Цвет корпуса: серый
• Тип монтажа: на DIN-рейку 35 мм
• Стандарт контактов: согласно IEC 60884-1

Совместимость и монтаж

EPREU2GL совместим со всеми типами стандартных DIN-реек шириной 35 мм, используемых в промышленных и бытовых щитах. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Кабели подключаются к винтовым зажимам: фаза (L), ноль (N) и земля (PE). Для надёжного соединения рекомендуется использовать провода с жилой до 2,5 мм2. После подключения проверьте плотность затяжки винтов и отсутствие перекоса розетки.

Безопасность и стандарты

EPREU2GL соответствует требованиям международного стандарта IEC 60884-1 для штепсельных розеток. Конструкция обеспечивает изоляцию токоведущих частей, предотвращает случайное прикосновение к контактам при установленной крышке. Индикатор LED позволяет визуально определить наличие напряжения без использования тестера - повышает безопасность при обслуживании.

Преимущества

• Экономия места: занимает всего один модуль (17,5 мм) на DIN-рейке
• Удобная индикация: LED показывает, когда розетка под напряжением
• Надёжный контакт: медные зажимы обеспечивают устойчивую передачу тока до 16 А
• Защита от внешнего воздействия: закрытый корпус снижает риск попадания пыли и влаги
• Не требует дополнительного крепления: легко заменяется и демонтируется

Ограничения применения

• Не предназначен для установки вне электрощита - не имеет защиты IP выше базовой
• Не рассчитана на длительную работу при нагрузках выше 16 А - возможен перегрев
• Не следует использовать для подключения мощных нагревательных приборов (электрокотлы, печи, ТЭНы)
• LED-индикатор работает только при наличии напряжения; он не указывает на исправность самого устройства

Примеры использования

• Подключение PLC-контроллера в автоматическом щите
• Запитка диагностического оборудования во время техобслуживания
• Обеспечение питания для реле времени или счётчиков
• Резервный источник для насосов или вентиляторов в системах аварийного отключения
• Подключение зарядного устройства для портативных инструментов в цеху

Практические советы

• Перед монтажом убедитесь, что щит обесточен - даже при отключенном автоматах на входе есть потенциал опасного напряжения
• Проверяйте посадочный диаметр вилки подключаемого устройства - некоторые крупногабаритные вилки могут не помещаться рядом с другими модулями
• Если розетка будет использоваться часто, выбирайте место с минимальным уровнем вибраций - чтобы не ослаблялись контакты
• Не закрывайте розетку металлическими пластинами или крышками, которые могут вызвать перегрев
• EPREU2GL от EMAS - идеальный вариант для сборки компактных щитов, где важна каждая миллиметровая высота
