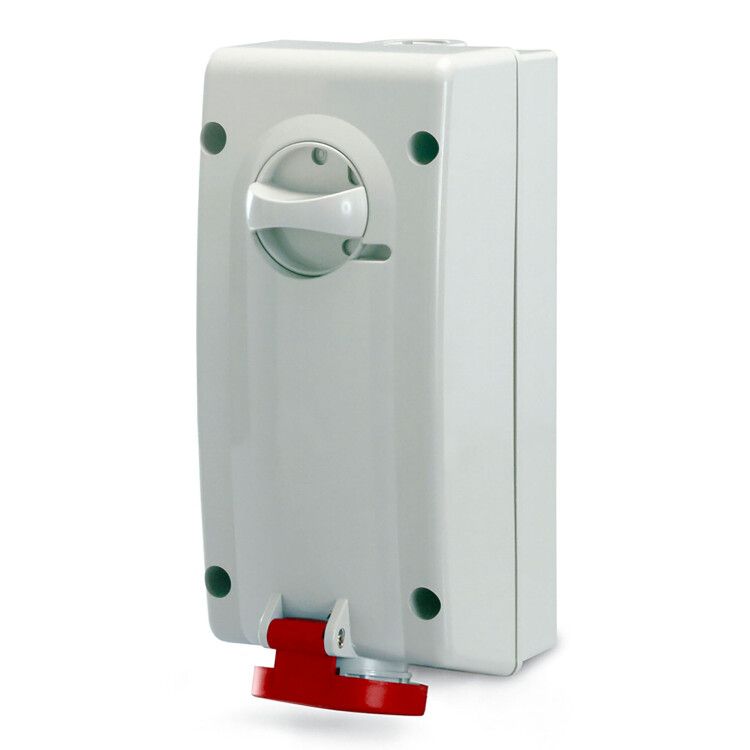

Розетка наружной установки с механической блокировкой и боковым расположением разъема IP44 32А 3P+E+N - DIS5603287 ДКС

Розетка наружной установки 32А 400В 3P+E+N IP44 с механической блокировкой и боковым расположением разъема от DKC (ДКС), артикул dis5603287, предназначена для безопасного подключения промышленного оборудования с высокой мощностью. Механическая блокировка предотвращает случайное отключение под нагрузкой, а угловое расположение разъема упрощает прокладку кабеля.

Назначение и область применения

Эта розетка используется там, где требуется надежное и защищенное подключение мощного оборудования: на производственных линиях, в цехах, на строительных площадках, в энергоустановках. Подходит для временного и постоянного монтажа вне помещений. Благодаря механической блокировке исключается опасность размыкания контактов при работе - особенно важно при использовании сварочных аппаратов, насосов, компрессоров и других устройств с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Частота: 50 / 60 Гц
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Тип подключения: винтовые клеммы, допускают сечение жил 2,5–10 мм2
• Положение заземляющего контакта: 6 часов (вертикально вниз)
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Габариты: 106 × 240 мм
• Количество вводов: 4 (для многокабельного подключения)
• Цвет: красный (стандартная раскраска для промышленных розеток)
• Ударопрочность: класс 2 (выдерживает механические воздействия в условиях производства)
• Исполнение: соответствует требованиям военного стандарта (военное исполнение)

Совместимость и монтаж

Розетка совместима с штепсельными вилками стандарта CEE 32A 400V. Для монтажа используйте стеновые кронштейны или DIN-рейку, предусмотренные в системе Quadro. Кабели заводятся через четыре ввода - можно подключить несколько проводов одновременно. Винтовые клеммы затягиваются отверткой; рекомендуется проверять контакт после первого включения. Угловое расположение разъема позволяет избежать перегиба кабеля, снижая риск повреждения изоляции. Обязательно соблюдайте посадочные размеры: корпус требует свободного места вокруг для обеспечения вентиляции и доступа к клеммам.

Безопасность и стандарты

Розетка выполнена в соответствии с международным стандартом IEC 60309 для промышленных разъемов. Механическая блокировка гарантирует, что вилка не вынимается при включенном питании - это предотвращает дуговое замыкание. Корпус изготовлен из материала, не поддерживающего горение, и устойчив к внешним факторам: влага, пыль, температурные колебания, УФ-излучение. Военное исполнение означает соответствие повышенным требованиям к надежности и долговечности в экстремальных условиях.

Преимущества

• Механическая блокировка - безопасность при работе под нагрузкой
• Угловое расположение разъема - удобство прокладки кабеля, меньше изгибов
• IP44 - надежная защита от брызг и пыли даже в сыром воздухе
• Устойчивость к УФ - не выгорает на солнце, годится для открытых площадок
• Четыре ввода - возможность подключения нескольких кабелей без дополнительных коробок
• Красный цвет - визуальное отличие от бытовых розеток, снижает риск ошибочного подключения

Ограничения применения

Не предназначен для использования внутри взрывоопасных зон (не имеет взрывозащиты). Не рассчитана на длительную работу при температурах ниже -25C - материал становится хрупким. Нельзя использовать с кабелями меньшим сечением, чем 2,5 мм2 - возможен перегрев. Отказ от регулярной проверки затяжки винтовых клемм может привести к нагреву и выходу из строя. Не применяйте в средах с агрессивными химическими веществами - хотя корпус устойчив к УФ, он не защищен от растворителей и кислот.

Примеры использования

• Подключение сварочного аппарата на стройплощадке
• Работа с насосами и компрессорами на объектах ЖКХ
• Временное питание генераторов и осветительных установок
• Промышленные конвейеры и станки с ЧПУ
• Оборудование на военных базах и в полевых условиях

Практические советы

• Перед первым включением обязательно проверьте затяжку всех винтов - слабый контакт вызывает нагрев
• При монтаже на вертикальную поверхность ориентируйте разъем так, чтобы вода не скапливалась в области контактов
• Используйте розетку только с подходящими вилками CEE 32A - не адаптируйте другие типы
• Для частого подключения/отключения выбирайте модели с рычагом блокировки - здесь она уже встроена
• При необходимости замены - отключите питание, снимите крышку и проверьте состояние клемм и изоляции
• Розетка DKC (ДКС) dis5603287 - часть системы Quadro, поэтому легко интегрируется в существующую арматуру этого же производителя
