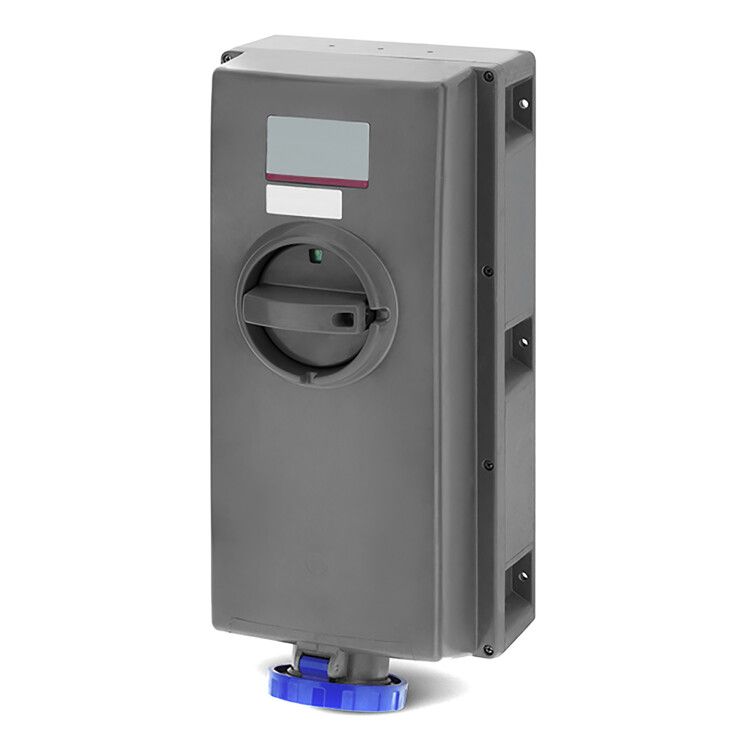

Розетка наружной установки IP67 125А 2P+E 230В с механической блокировкой и боковым расположением разъема - DIS50312583 ДКС

Розетка наружной установки с механической блокировкой и боковым расположением разъема IP66/IP67 125А 2P+E 230В от бренда DKC (ДКС), артикул dis50312583, предназначена для безопасного подключения мощного оборудования в условиях открытых площадок и промышленных объектов.

Назначение и область применения

Эта розетка используется там, где требуется надежное и защищённое подключение электрооборудования с высокой мощностью - на стройплощадках, в цехах, на энергообъектах, у мобильных станций и наружных установок. Механическая блокировка предотвращает случайное отсоединение штепселя под нагрузкой и исключает включение устройства без подключённой нагрузки. Благодаря этому снижается риск поражения током, перегрева и повреждения контактов. Подходит для постоянного и временного подключения сварочных аппаратов, насосов, компрессоров, конвейеров и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 230 В
• Частота: 50/60 Гц
• Количество полюсов: 3 (2P+E - фаза, ноль, заземление)
• Степень защиты: IP67 (полная герметичность от пыли и временное погружение в воду до 1 метра)
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Сечение кабеля: 50–75 мм2
• Тип подключения: винтовые клеммы
• Кабельный ввод: уплотнительная гайка
• Оrientация разъема: наклонный / угловой (боковое расположение)
• Положение заземляющего контакта: 6 часов (по аналогии с часами - нижнее положение)
• Цвет: синий (стандарт для промышленных розеток 400 В, но здесь применяется для визуального отличия от бытовых)
• Габариты: 280 × 575 мм
• Ударопрочность: класс IK08 (выдерживает удар энергией 20 Дж)
• Количество вводов: 5 (возможно подключение нескольких кабелей через распределительную систему внутри корпуса)

Совместимость и монтаж

Розетка совместима с плагинами стандарта CEE (IEC 60309), в том числе с разъёмами 125 А, 2P+E, синего цвета. Для монтажа требуется прочная поверхность - стена, опора или щит. Корпус крепится болтами через монтажные отверстия. Кабели заводятся через уплотнительные гайки - перед затяжкой проверьте соответствие диаметра кабеля (50–75 мм2). Винтовые клеммы требуют точного обжима жил и регулярной проверки затяжки после первых 10–20 часов работы. Наклонное расположение разъема позволяет удобно вставлять и вынимать штекер даже в ограниченном пространстве.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309 и EN 60309. Компоненты рассчитаны на температуру до +960 °С (GWFI - показатель термостойкости изоляционных материалов). Конструкция обеспечивает автоматическое отключение при попытке отсоединить штекер под нагрузкой благодаря механической блокировке. Цветовая кодировка (синий) указывает на использование в сетях до 400 В, хотя номинальное напряжение - 230 В - это допустимо для однофазного режима. Все материалы устойчивы к воздействию солнечного света и агрессивной среды.

Преимущества

• Механическая блокировка исключает опасные ситуации при отключении под нагрузкой
• Высокая степень защиты IP67 гарантирует работу в дождь, снег, пыль и при мойке оборудования
• Ударопрочный корпус (IK08) выдерживает случайные удары и механические воздействия
• Устойчивость к УФ-излучению продлевает срок службы на открытом воздухе
• Наклонный разъем экономит место и упрощает доступ при плотной компоновке
• Винтовые клеммы позволяют использовать кабели большого сечения (до 75 мм2)

Ограничения применения

• Не предназначен для внутренней установки в помещениях - избыточная защита и размеры делают её неэффективной в бытовых условиях
• Не работает с бытовыми розетками или штепселями других типов (например, Schuko, евровилка)
• Подходит только для однофазного подключения 230 В - трёхфазные системы требуют другой модели (например, 4P+E)
• Не рекомендуется для постоянного погружения в воду - IP67 допускает лишь кратковременное погружение, не длительную эксплуатацию под водой
• Кабельный ввод ограничен: максимальное сечение - 75 мм2, меньшие кабели требуют дополнительной фиксации

Примеры использования

• Подключение сварочного аппарата на стройке
• Электропитание насосной станции на открытом участке
• Временная розетка для генератора на мероприятии
• Подключение конвейера в пищевом цеху с частой мойкой
• Питание компрессора на нефтегазовом объекте

Практические советы

• Перед монтажом проверьте, чтобы кабель имел подходящую жилу (не менее 50 мм2) - маленькое сечение вызовет нагрев и выход из строя
• После первого включения проверьте затяжку винтов клемм - металл может слегка деформироваться
• Избегайте установки прямо под водостоками или местами скопления воды - даже IP67 не спасёт от постоянного потока
• Для многокабельных систем используйте все 5 вводов равномерно - не перегружайте один канал
• При замене штекеля всегда выбирайте оригинальные разъёмы DKC Quadro - совместимость не гарантирована с другими брендами
• Проверяйте целостность уплотнителей каждые 6 месяцев - особенно в условиях влажности и перепадов температур
