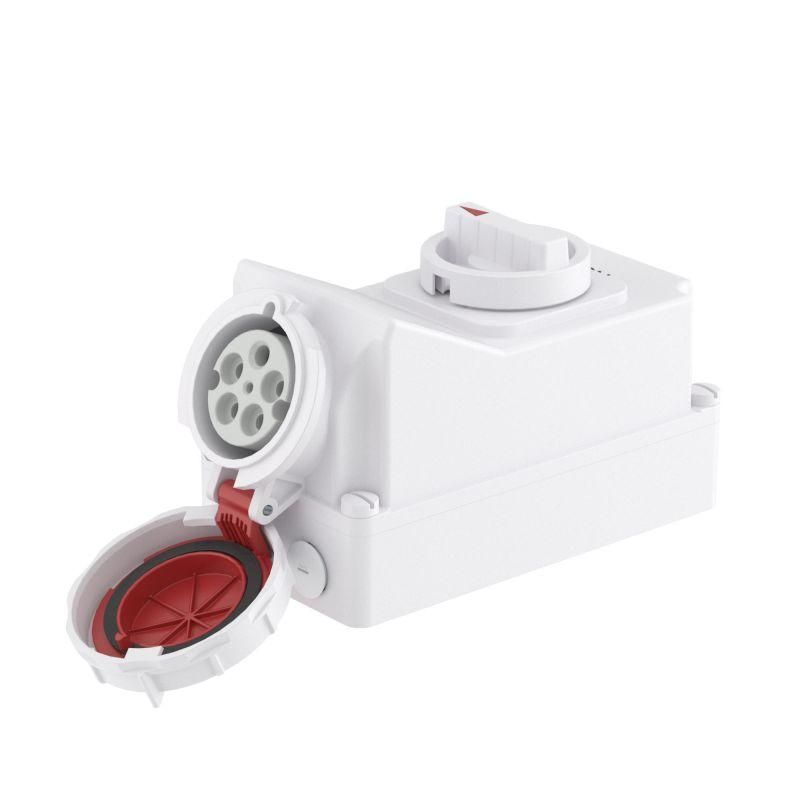

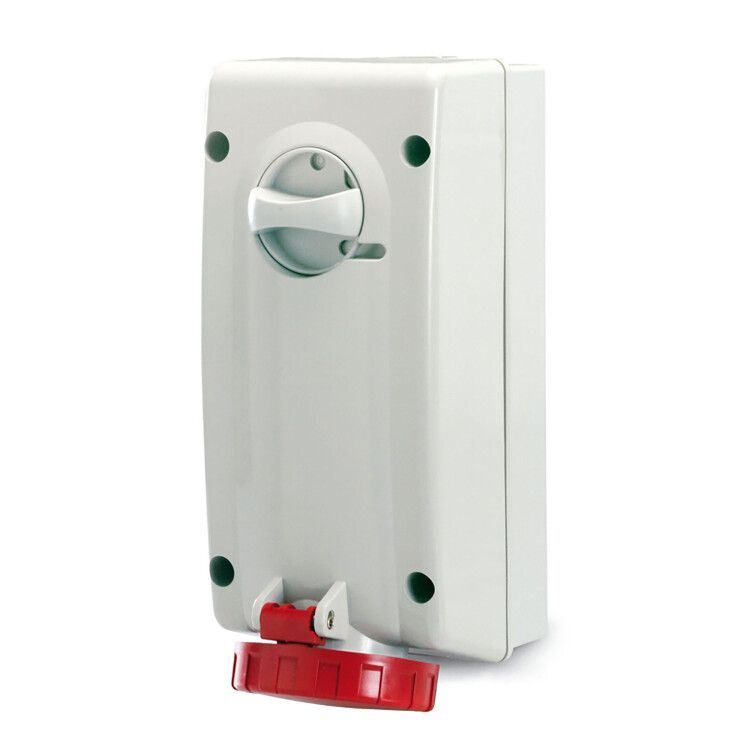

Розетка наружной установки с механической блокировкой и боковым расположением разъема IP67 16А 3P+E+N 400В - DIS5611687 ДКС

Розетка наружной установки с механической блокировкой и боковым расположением разъема IP67 16А 3P+E+N 400В от бренда DKC (ДКС), артикул dis5611687, предназначена для безопасного подключения промышленного оборудования в условиях открытых площадок и агрессивной среды.

Назначение и область применения

Эта розетка используется там, где требуется исключить случайное отключение или подключение под нагрузкой. Механическая блокировка предотвращает извлечение штепсельной вилки до отключения питания, снижая риск дугового замыкания. Подходит для подключения сварочных аппаратов, насосов, компрессоров, конвейеров и другого оборудования мощностью до 16 А. Установка возможна на стену или опорную поверхность в цехах, на стройплощадках, в портах, на объектах ЖКХ и энергетики.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 5 (3 фазы + земля + ноль)
• Степень защиты: IP67 (полная герметичность от пыли и временного погружения в воду)
• Тип подключения: винтовые клеммы, допускают сечение жил 1,5–4 мм²
• Оrientация разъема: боковое (наклонное/угловое) — удобно для прокладки кабеля вдоль стены
• Ввод кабеля: через уплотнительную гайку, обеспечивает герметизацию
• Положение заземляющего контакта: 6 часов (по аналогии с часами — нижнее положение)
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Габариты: 106 × 240 мм
• Количество вводов: 4 (возможно подключение нескольких кабелей)
• Цвет: красный — соответствует стандарту CEE для промышленных розеток
• Ударопрочность: класс 2 (выдерживает механические воздействия в промышленной среде)

Совместимость и монтаж

Розетка совместима с вилками стандарта CEE 16A 3P+E+N. Для монтажа используйте крепления, предусмотренные в корпусе — два отверстия для саморезов или болтов. Уплотнительная гайка позволяет закрепить кабели диаметром до 12 мм. Перед подключением проверьте соответствие сечения провода (не менее 1,5 мм² и не более 4 мм²). Напряжение между фазами — 400 В, поэтому розетка не подходит для бытовых сетей 220 В. Кабель должен быть промышленного типа (например, KGV, VVGng-Ls), с медными жилами.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями IEC 60309-2 для промышленных разъемов. Военное исполнение гарантирует работу в экстремальных температурных и влажностных условиях. Механическая блокировка соответствует нормам безопасности EN 60309, исключающим опасные операции под напряжением. Цвет красный — сигнал повышенной опасности, согласно промышленным стандартам.

Преимущества

• Механическая блокировка исключает отсоединение под нагрузкой — снижает риск травм и выхода из строя оборудования
• Высокая степень защиты IP67 позволяет использовать в сырых, пыльных и открытых местах
• Угловое расположение разъема экономит место и упрощает прокладку кабеля
• Устойчивость к УФ-излучению продлевает срок службы на солнце
• Четыре ввода позволяют организовать распределение питания без дополнительных коробок
• Винтовые клеммы обеспечивают надежный контакт даже при вибрациях

Ограничения применения

• Не предназначен для работы при температурах ниже -25 °C — материал теряет эластичность
• Не следует применять в средах с постоянным погружением в воду — IP67 не означает длительную герметичность при погружении
• Не совместим с бытовыми вилками (IEC 60320) — требуются только промышленные CEE
• Не рекомендуется для частого переподключения — механическая блокировка усложняет процесс демонтажа
• Красный цвет указывает на высокую мощность — не применяйте в качестве обычной розетки для освещения или маломощных устройств

Примеры использования

• Подключение сварочного аппарата на стройке
• Работа с насосами на водоочистных станциях
• Питание конвейерной ленты в пищевой промышленности
• Оборудование на судостроительных верфях
• Передвижные электростанции и генераторы
• Военные мобильные пункты управления

Практические советы

• При монтаже всегда затягивайте винты клемм с усилием 0,5–0,7 Н·м — недостаточно плотно = нагрев, слишком сильно = трещины в металле
• Проверяйте целостность уплотнительной гайки перед каждым подключением — она должна свободно двигаться, но не иметь трещин
• Для долговечности используйте розетку только с вилками того же производства (DKC Quadro) — точное соответствие контактов снижает износ
• При использовании в холодном климате — храните запасные уплотнители, так как резина становится хрупкой при минусовых температурах
• Не закрывайте розетку крышкой, если она постоянно подключена — это препятствует естественному теплоотведению
• При необходимости замены — используйте оригинальные детали от DKC, особенно механизм блокировки
