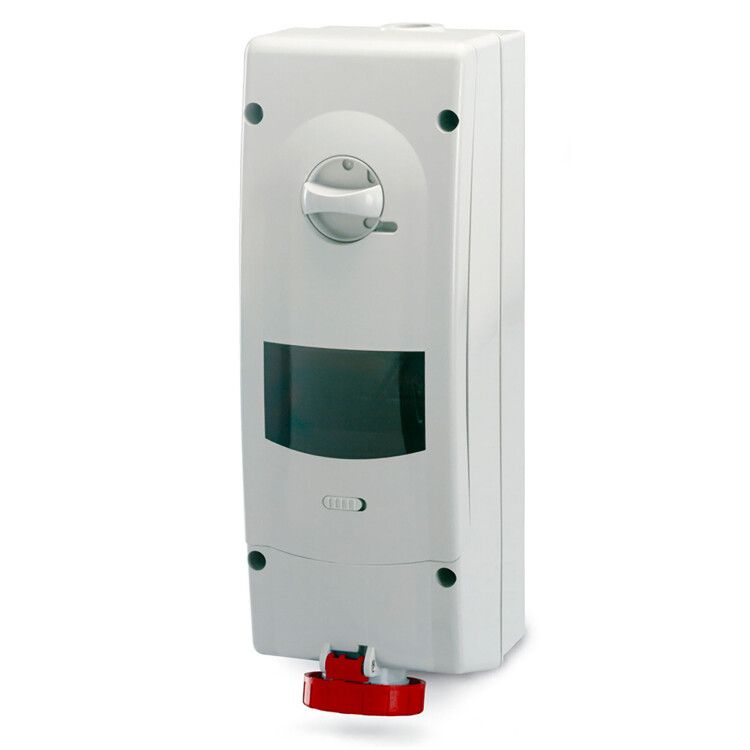

Розетка наружной установки с механической блокировкой и DIN-рейкой на 6 модулей IP67 32А 3P+E 400В | DIS5683286 DKC ДКС

Розетка наружной установки с механической блокировкой и DIN-рейкой на 6 модулей IP67 32А 3P+E 400В от бренда DKC (ДКС), артикул dis5683286, предназначена для безопасного подключения промышленного оборудования с высокой мощностью в условиях открытых площадок и агрессивной среды.

Назначение и область применения

Эта розетка используется там, где требуется надёжное и защищённое подключение электрооборудования - на производстве, в цехах, на стройплощадках, на объектах с высокой влажностью или запылённостью. Механическая блокировка предотвращает случайное отключение под нагрузкой и исключает включение без подключённой нагрузки, снижая риск поражения током и повреждения оборудования. Установка на DIN-рейку позволяет совмещать её с автоматическими выключателями, УЗО и другими модульными устройствами в одном распределительном щите.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Частота: 50 / 60 Гц
• Количество полюсов: 4 (3P+E - три фазы + заземление)
• Степень защиты: IP67 (полная герметичность от пыли и временного погружения в воду до 1 метра)
• Тип подключения: винтовые клеммы, подходят для проводов сечением 2,5–10 мм2
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: красный
• Ориентация заземляющего контакта: 6 часов (вертикально вниз)
• Количество кабельных вводов: 5 (с уплотнительными гайками)
• Ударопрочность: класс 2 (выдерживает механические воздействия в промышленной среде)
• Температурная стойкость контактов: до +960 C (GWFI - противопожарная устойчивость)

Совместимость и монтаж

Розетка DKC Quadro dis5683286 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать её на рейке с помощью фиксирующих защёлок. Подключение кабелей осуществляется через винтовые клеммы - затяжка должна выполняться усилием, достаточным для плотного контакта, но без перегрузки. Все пять кабельных вводов оснащены уплотнительными гайками - они позволяют ввести кабели различных диаметров и сохранить степень защиты IP67. Посадочный диаметр вводов рассчитан на кабели с внешним диаметром до 16 мм. Обязательно проверьте соответствие сечения жилы (2,5–10 мм2) перед подключением.

Безопасность и стандарты

Розетка соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Высокая степень защиты IP67 обеспечивает работу даже при прямом попадании воды, пыли, масла и химических веществ. Материал корпуса устойчив к старению под UV-излучением, что важно для наружной эксплуатации. Контакты выполнены из медных сплавов с покрытием, устойчивым к окислению. Температурная стойкость GWFI +960 C гарантирует, что розетка не распространяет пламя при перегреве.

Преимущества

• Механическая блокировка исключает опасные операции - нельзя включить без нагрузки и невозможно отключить под током.
• DIN-рейка позволяет компактно собрать всю систему управления в одном шкафу - экономия места и упрощение обслуживания.
• Высокая степень защиты IP67 делает розетку пригодной для работы в сырых, пыльных и агрессивных средах.
• Пятикратный кабельный ввод даёт гибкость в прокладке проводов - можно использовать несколько входящих кабелей без потери герметичности.
• Ярко-красный цвет обеспечивает быстрое визуальное определение точки подключения, особенно в сложных условиях.

Ограничения применения

• Не предназначен для внутренней установки в помещениях с нормальными условиями - избыточная защита и стоимость неоправданы.
• Не рекомендуется для постоянного погружения в воду - IP67 допускает лишь временное погружение, не более 30 минут.
• Подходит только для трёхфазных сетей 400 В - не работает в однофазных 230 В системах.
• Не поддерживает автоматическое отключение - требует наличия внешнего УЗО или автомата для защиты от перегрузок и КЗ.

Примеры использования

• Подключение сварочных аппаратов на стройплощадке
• Разъём для насосов и компрессоров в пищевой промышленности
• Точка питания конвейеров и станков с ЧПУ в цехах
• Временные энергоузлы на открытых мероприятиях и выставках
• Оборудование в логистических терминалах с частыми мойками

Практические советы

• Перед монтажом обязательно проверьте, чтобы все кабельные вводы были закрыты уплотнительными гайками - даже свободные отверстия нарушают степень защиты IP67.
• При использовании на улице - устанавливайте розетку так, чтобы вода не могла скапливаться на крышке. Лучше всего - с небольшим наклоном вниз.
• Не используйте адаптеры или переходники - это снижает надёжность и нарушает сертифицированную конструкцию.
• Проверяйте момент затяжки винтов клемм - недостаточно затянутый контакт вызывает нагрев, слишком сильный - повреждает жилу.
• При замене розетки - всегда отключайте питание и проверяйте отсутствие напряжения тестером. Механическая блокировка не является средством отключения!
