Розетка панельная (гнездо) модель СКРП (гн.) 10-25 | 16-0880 REXANT MEET

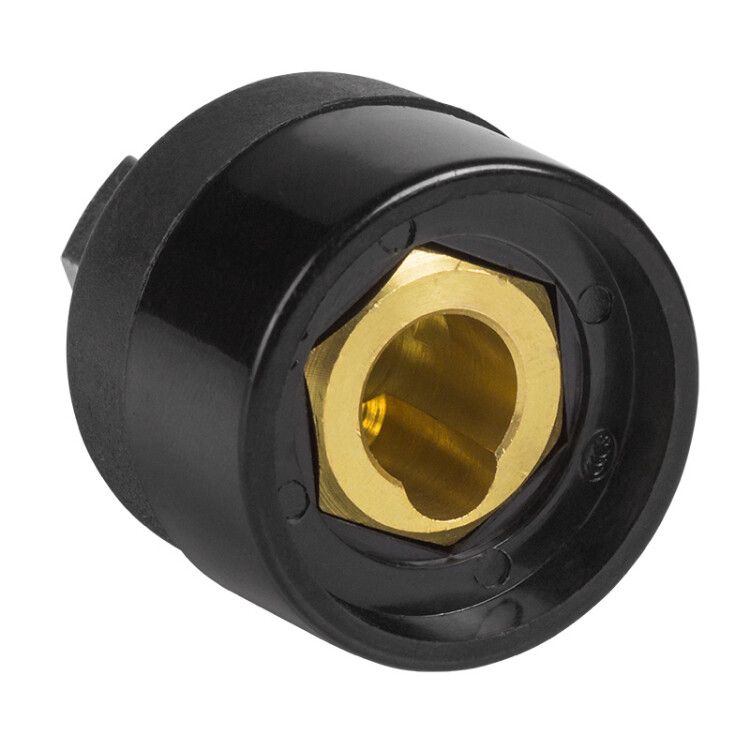

Розетка панельная (гнездо) модель СКРП (гнездо) 10-25 от REXANT — это надёжный быстросъёмный разъём, предназначенный для подключения сварочных кабелей к оборудованию. Артикул 16-0880 позволяет легко найти совместимую вилку (16-0882) и обеспечить стабильную передачу тока до 200 А.

Назначение и область применения

Розетка панельная (гнездо) модель СКРП (гнездо) 10-25 устанавливается на корпус сварочного аппарата и служит точкой подключения кабеля с вилкой СКР. Она применяется там, где требуется частая смена кабелей или перестановка оборудования — например, на мобильных сварочных станциях, в цехах с несколькими рабочими местами или при обслуживании нескольких аппаратов одним кабелем.

Подходит для сварки методами MIG/MAG, MMA и TIG. Номинальный ток 200 А делает её подходящей для большинства профессиональных полуавтоматических и ручных сварочных установок.

Технические характеристики

• Номинальный ток: 200 А
• Максимальный сварочный ток: 200 А
• Напряжение: до 50 В
• Минимальное сечение кабеля: 10 мм²
• Максимальное сечение кабеля: 25 мм²
• Исполнение: панельное гнездо (для монтажа на поверхность)
• Тип контакта: быстросъёмный, с фиксацией

Совместимость и монтаж

Розетка панельная (гнездо) модель СКРП (гнездо) 10-25 совместима исключительно с вилкой СКР (артикул 16-0882). Установка выполняется на металлическую панель сварочного аппарата через отверстие соответствующего размера. Для надёжной работы важно соблюсти:

• Правильно просверленное отверстие — не больше и не меньше указанного в инструкции;
• Чёткую фиксацию корпуса розетки с помощью штатных креплений;
• Заведение кабеля сечением 10–25 мм² внутрь контактной части без повреждения жил;
• Обязательное затягивание зажимных болтов — слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Розетка выполнена из термостойких и негорючих материалов, что снижает риск возгорания при длительной работе на максимальном токе. Конструкция защищает от случайного отсоединения во время сварки. Применяется в сетях с напряжением до 50 В — соответствие требованиям безопасности для сварочного оборудования.

Преимущества

• Устойчивость к высокому току — выдерживает 200 А без перегрева;
• Быстрое подключение/отключение — экономит время при смене кабелей;
• Жёсткая фиксация на панели — не расшатывается даже при вибрации;
• Совместимость с продукцией REXANT — гарантия правильного взаимодействия с вилкой 16-0882;
• Защита от окисления контактов — благодаря качественным сплавам.

Ограничения применения

• Не предназначен для постоянного подключения — рассчитана на частые операции подключения/отключения;
• Не работает с кабелями менее 10 мм² — меньшее сечение не обеспечит нужную нагрузочную способность и может привести к перегреву;
• Не допускается использование вне сварочных систем — не является универсальной розеткой для бытовых устройств;
• Не следует применять в условиях повышенной влажности без защиты корпуса — не имеет IP-защиты.

Примеры использования

• На сварочном столе с несколькими выходами — одна розетка на каждый аппарат;
• На мобильном сварочном модуле — удобство переноса кабеля между объектами;
• В ремонтных мастерских — быстрая замена кабеля при переходе с MIG на TIG;
• На производстве с автоматизированными линиями — розетка встроена в раму станка, кабель подключается при необходимости.

Практические советы

• Перед первым использованием проверьте плотность посадки вилки — она должна входить с усилием, но без перекоса.
• Регулярно осматривайте контакты — при появлении следов оплавления или потемнения замените розетку немедленно.
• Не используйте розетку с кабелями, имеющими повреждённую изоляцию — это создаёт риск пробоя.
• При монтаже на алюминиевые панели используйте изолирующие прокладки — предотвращает электрохимическую коррозию.
• Всегда отключайте питание перед подключением или отключением кабеля — даже при низком напряжении возможна дуга.
