Вилка кабельная (вставка) REXANT модель СКР (шт. ) 35-50 |16-0885| MEET

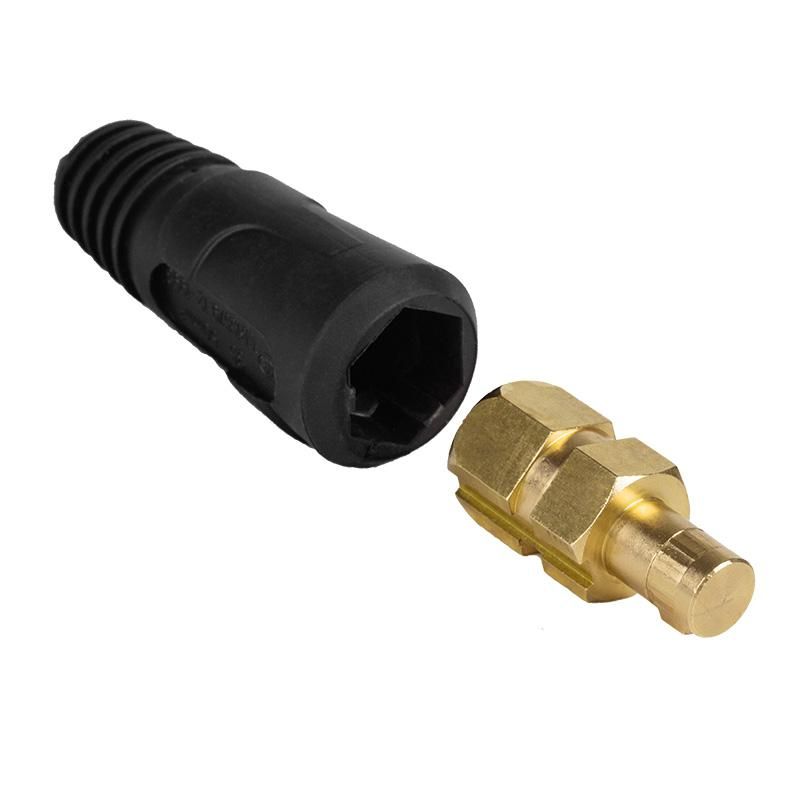

Вилка кабельная (вставка) модель СКР штекер 35-50 от REXANT - это быстросъемный разъем, предназначенный для надежного подключения кабелей сварочных держателей и зажимов массы к аппарату или другому кабелю. Артикул 16-0885 позволяет легко менять оборудование, продлевать кабели и ускорять работу на объекте.

Назначение и область применения

Вилка кабельная модель СКР штекер 35-50 используется для соединения кабелей сварочных аксессуаров - таких как держатель электрода или зажим массы - с выходными клеммами сварочного аппарата. Применяется там, где требуется частая перестановка оборудования, смена кабелей или удлинение цепи. Подходит для работ в условиях мобильной сварки, на стройплощадках, в мастерских и на производстве.

Технические характеристики

• Номинальный ток: 315 А - выдерживает постоянную нагрузку при сварке без перегрева
• Максимальный сварочный ток: 315 А - совпадает с номиналом, не рекомендовано превышать
• Сечение кабеля: от 35 мм2 до 50 мм2 - подходит для мощных кабелей, используемых в профессиональной сварке
• Напряжение: до 50 В - рассчитана на работы с источниками постоянного и переменного тока в рамках классических сварочных режимов
• Тип разъема: штекер - мужской контакт, вставляется в розетку-гнездо
• Монтаж: на кабель - требует обжима или опрессовки контактов

Совместимость и монтаж

Вилка СКР штекер 35-50 совместима только с ответными элементами того же семейства: розетками кабельными и панельными моделей СКР и СКРП. Для правильного подключения необходимо использовать парные компоненты - например, розетку кабельную СКР (гн.) 10-25 (артикул 16-0883) или розетку панельную СКРП (гн.) 10-25 (артикул 16-0880).

Установка выполняется путем зачистки жил кабеля, вставки в контактную часть и обжима специальным инструментом. Кабель должен иметь сечение не менее 35 мм2 и не более 50 мм2 - меньшие сечения не обеспечивают достаточную тепловую стойкость, большие - не войдут в зажим.

Безопасность и стандарты

Изделие изготовлено из термостойких и электроизолирующих материалов, исключающих перегрев и пробой изоляции при работе на максимальном токе. Соответствует требованиям безопасности для сварочного оборудования, однако не имеет сертификации по ГОСТ/IEC - применяется в соответствии с внутренними техническими условиями REXANT.

Преимущества

• Быстрый монтаж и демонтаж - не нужны инструменты для подключения после установки
• Высокая механическая прочность - корпус выдерживает частые подключения и физические нагрузки
• Стабильный контакт - минимизирует потери энергии и нагрев в месте соединения
• Защита от случайного отсоединения - фиксация в гнезде обеспечивается конструкцией разъема

Ограничения применения

• Не предназначен для работы при токе выше 315 А - возможен перегрев и повреждение контактов
• Не работает с кабелями меньше 35 мм2 - риск перегрева и расплавления изоляции
• Не допускается применение вне сварочных систем - не рассчитан на высокое напряжение (>50 В) или промышленные сети 220/380 В
• Требует точного подбора парной розетки - несовместим с другими типами разъемов даже при внешнем сходстве

Примеры использования

• Подключение держателя электрода к сварочному аппарату через удлинительный кабель
• Замена зажима массы на длинном кабеле без перепайки
• Переключение между несколькими рабочими местами на одном аппарате
• Обслуживание конвейерных линий с перемещаемыми сварочными головками

Практические советы

• При монтаже всегда проверяйте соответствие сечения кабеля - 35–50 мм2 - чтобы избежать перегрева
• Используйте только обжимные клещи, подходящие для медных жил - скрутка недопустима
• Проверяйте плотность посадки в розетке перед запуском - слабый контакт вызывает искрение и нагрев
• Храните разъем в сухом месте - попадание влаги снижает срок службы контактов
• При использовании с розеткой СКРП (панельной) убедитесь, что она закреплена на прочной поверхности - вибрация может ослабить соединение
