Розетка кабельная (гнездо) модель СКР (гн.) 10-25 | 16-0883 REXANT MEET

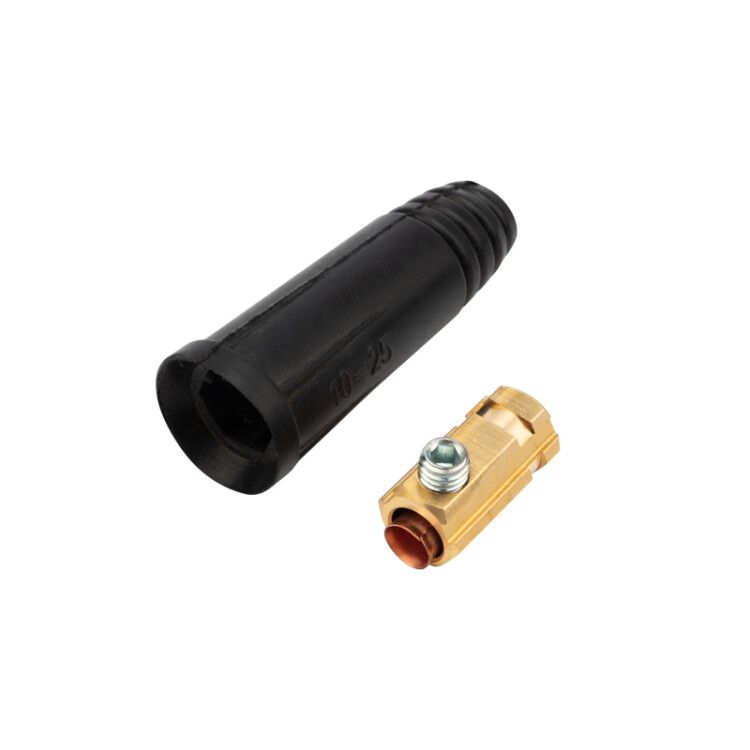

Розетка кабельная (гнездо) модель СКР (гнездо) 10-25 от REXANT - это быстросъёмный разъём, предназначенный для надёжного и удобного соединения сварочных кабелей. Устанавливается на кабели держателя электрода или зажима массы, позволяет легко удлинить кабель или подключить его напрямую к аппарату. Артикул 16-0883 совмещается с вилкой модели СКР (шт.) 10-25 (16-0882) для создания герметичного и прочного соединения.

Назначение и область применения

Розетка кабельная (гнездо) модель СКР (гнездо) 10-25 применяется в сварочных системах для быстрого соединения и отсоединения кабелей. Подходит для работы с держателем электрода, зажимом массы и другими сварочными аксессуарами. Обеспечивает возможность временного удлинения кабеля без пайки или опрессовки. Используется там, где требуется частая перестановка оборудования или смена рабочих мест - например, на стройплощадках, в цехах и на объектах с мобильной сваркой.

Технические характеристики

• Номинальный ток: 200 А - выдерживает нагрузки типичных сварочных процессов, включая длительную работу на высоких токах;
• Минимальное сечение кабеля: 10 мм2 - подходит для тонких и средних кабелей;
• Максимальное сечение кабеля: 25 мм2 - совместима с мощными кабелями, используемыми в профессиональном оборудовании;
• Номинальное напряжение: до 50 В - рассчитана на работу в режимах MMA, MIG/MAG, TIG;
• Исполнение: гнездо - принимает вилку типа СКР (шт.) 10-25 (артикул 16-0882);
• Монтаж: фиксируется непосредственно на кабеле - требует обжима или присоединения к жилам.

Совместимость и монтаж

Розетка кабельная (гнездо) модель СКР (гнездо) 10-25 работает исключительно с вилкой того же семейства - моделью СКР (шт.) 10-25 (артикул 16-0882). Соединение происходит механически через защёлку, обеспечивая устойчивый контакт даже при вибрациях. Для установки необходимо:

• Зачистить конец кабеля до нужной длины;
• Обжать наконечник на жиле с помощью пресса;
• Вставить наконечник в контакты разъёма и закрепить болтовым соединением;
• Установить внешнюю защитную муфту и затянуть её для герметизации.

Не допускается использовать с кабелями меньшим сечением, чем 10 мм2 - это снижает надёжность контакта и повышает риск нагрева.

Безопасность и стандарты

Розетка кабельная (гнездо) модель СКР (гнездо) 10-25 изготовлена из термостойких и негорючих материалов, соответствующих требованиям безопасности для сварочного оборудования. Конструкция предотвращает случайное расхождение контактов во время работы. Напряжение до 50 В делает её безопасной в условиях низковольтной сварки, однако при работе с высокими токами важно соблюдать целостность изоляции и не применять повреждённые комплекты.

Преимущества

• Быстрая сборка и разборка - экономит время при смене кабелей или перемещении между точками сварки;
• Высокая надёжность контакта - минимизирует потери энергии и перегрев;
• Защита от случайного отключения - защёлка фиксирует соединение даже при нагрузке;
• Совместимость с продукцией REXANT - гарантирует соответствие параметров и качества всех элементов системы.

Ограничения применения

• Не предназначен для постоянного подключения к сети 220/380 В - работает только в цепях сварочного тока до 50 В;
• Не рекомендуется использовать вне помещений без защиты от осадков - не имеет IP-защиты;
• Не совместим с разъёмами других серий или брендов - только с вилкой СКР (шт.) 10-25 (16-0882);
• Не подходит для кабелей с сечением менее 10 мм2 - возможен перегрев и выход из строя.

Примеры использования

• Подключение зажима массы к сварочному аппарату через удлинительный кабель;
• Удлинение держателя электрода на 2–4 метра для работы в труднодоступных местах;
• Переключение между несколькими сварочными позициями без демонтажа кабелей;
• Системы с двумя операторами, работающими одновременно на одном аппарате.

Практические советы

• Всегда проверяйте плотность обжима наконечника перед установкой - слабый контакт вызывает нагрев и окисление;
• После каждого использования протирайте контакты сухой тряпкой - грязь и шлак снижают проводимость;
• Храните разъём в сухом месте - влага способна вызвать коррозию медных деталей;
• При замене кабеля выбирайте сечение в пределах 10–25 мм2 - это сохранит срок службы и безопасность;
• Используйте пару: розетка 16-0883 + вилка 16-0882 - только так система будет работать стабильно.
