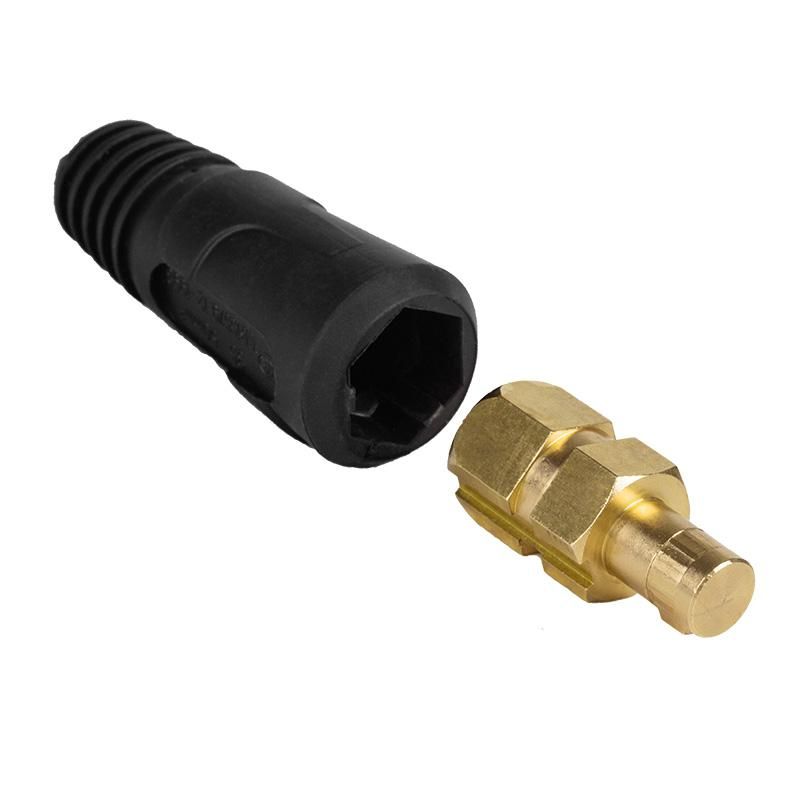

ВИЛКА КАБЕЛЬНАЯ (ВСТАВКА) МОДЕЛЬ СКР (ШТ.) 10-25 |16-0882| REXANT MEET

Вилка кабельная (вставка) модель СКР штекер 10-25 от REXANT — это быстросъёмный разъём, предназначенный для надёжного и удобного подключения кабелей сварочных аксессуаров (электрододержателя или зажима массы) к сварочному аппарату. Артикул 16-0882 совмещает прочную конструкцию с высокой нагрузочной способностью, что делает его популярным решением для профессиональной сварки.

Назначение и область применения

Вилка кабельная модель СКР штекер 10-25 устанавливается на конце кабеля сварочного держателя электрода или зажима массы. Она позволяет быстро подключить и отключить кабель от сварочного аппарата, если тот оснащён соответствующей розеткой. Это особенно удобно при частой смене оборудования, перемещении рабочих мест или необходимости удлинить кабель путём соединения двух участков.

Подходит для сварки методами MIG/MAG, MMA и TIG. Применяется на производствах, в автосервисах, на стройплощадках и в мастерских, где требуется гибкость и надёжность соединений.

Технические характеристики

• Номинальный ток: 200 А — постоянный рабочий ток, при котором разъём сохраняет стабильность и не перегревается;
• Максимальный сварочный ток: 200 А — предельная допустимая нагрузка, превышение которой недопустимо;
• Сечение кабеля: от 10 мм² до 25 мм² — подходят кабели с медными жилами указанного сечения;
• Напряжение: до 50 В — предназначен для работы в цепях низкого напряжения, характерных для сварочных устройств;
• Тип разъёма: штекер (мужской контакт) — вставляется в розетку-гнездо;
• Монтаж: на кабель — требует обжима или присоединения к жилам кабеля.

Совместимость и монтаж

Вилка СКР штекер 10-25 (артикул 16-0882) совместима исключительно с ответными элементами того же стандарта:

• Розетка кабельная (гнездо) СКР 10-25 (артикул 16-0883) — для подключения к другому кабелю;
• Розетка панельная (гнездо) СКРП 10-25 (артикул 16-0880) — для установки на корпус сварочного аппарата.

Установка выполняется на подготовленный кабель: зачищаются жилы, они вставляются в контакты разъёма и фиксируются болтовым соединением. Обязательно соблюдать рекомендованное сечение жил — менее 10 мм² или более 25 мм² приведёт к плохому контакту, перегреву или повреждению разъёма.

Безопасность и стандарты

Изделие выполнено из термостойких и электроизолирующих материалов, обеспечивающих защиту от случайных замыканий и перегрева. Номинальное напряжение до 50 В соответствует требованиям безопасности для сварочных цепей. Однако разъём не предназначен для работы в условиях повышенной влажности, открытых площадок без защиты или при воздействии агрессивных сред — он не имеет IP-защиты.

Преимущества

• Быстрый монтаж и демонтаж — экономит время при смене инструментов;
• Высокая токовая нагрузка — выдерживает 200 А без потери качества контакта;
• Прочная металлическая конструкция — устойчив к механическим нагрузкам и вибрациям;
• Стандартная совместимость — работает с широким спектром аксессуаров REXANT;
• Защита от перегрузок — материалы снижают риск возгорания даже при длительной работе.

Ограничения применения

• Не использовать при температуре ниже -20 °C или выше +60 °C — возможна деформация изоляции;
• Запрещена работа в условиях постоянного попадания воды, пыли, масла — отсутствует герметизация;
• Не применять с кабелями сечением меньше 10 мм² или больше 25 мм² — риск перегрева и выхода из строя;
• Не подключать к источникам переменного тока выше 50 В — не рассчитан на сетевое напряжение;
• Не использовать в качестве основного кабельного соединения в стационарных системах — предназначен для мобильного подключения.

Примеры использования

• На сварочном столе: зажим массы с вилкой СКР подключается к панельной розетке на аппарате — можно легко переставить деталь;
• В автосервисе: держатель электрода с вилкой подсоединяется к удлинителю с розеткой СКР — продлевает доступную длину без пайки;
• На производстве: два кабеля с вилками и розетками соединяются между собой — формируется гибкий кабельный модуль для роботов-сварщиков.

Практические советы

• Перед первым использованием проверьте плотность затяжки контактов — слабый контакт вызывает нагрев;
• Часто используйте антикоррозийную смазку на металлических контактах — продлит срок службы в агрессивной среде;
• Обязательно сочетайте эту вилку только с оригинальными розетками REXANT — сторонние аналоги могут иметь отличные габариты или материал;
• Проверяйте состояние изоляции перед каждым применением — трещины или оплавления требуют замены;
• Не перегибайте кабель у места соединения — это самая уязвимая точка, её лучше закрепить хомутом.
