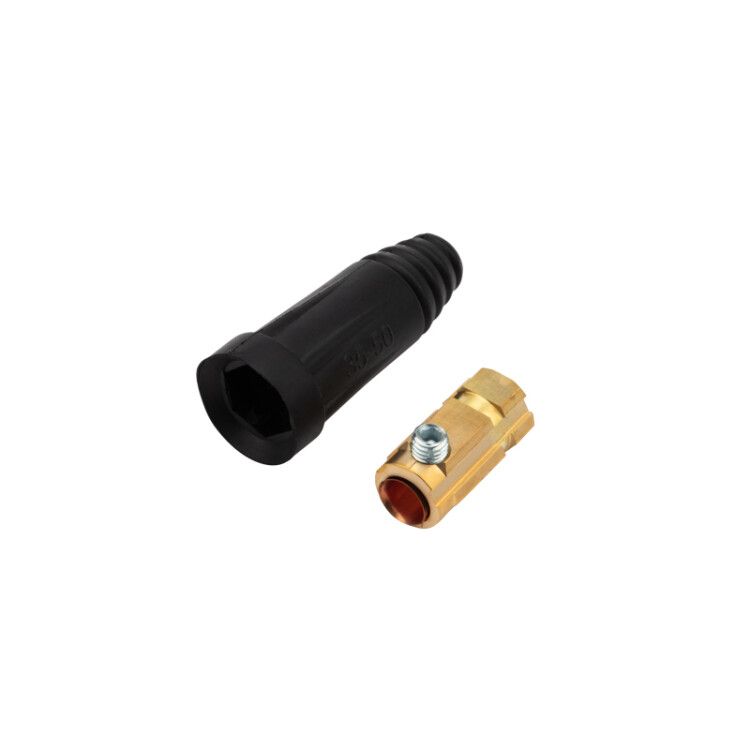

Розетка кабельная (гнездо) СКР 315А 35-50 REXANT 16-0884

Розетка кабельная REXANT 16-0884 - это быстросъёмное гнездовое соединение, предназначенное для удобного и надёжного удлинения кабелей сварочных аппаратов или их подключения к выходным разъёмам оборудования. Применяется совместно с вилкой модели СКР (артикул 16-0885) и рассчитана на работу с токами до 315 А.

Назначение и область применения

Розетка кабельная REXANT 16-0884 устанавливается на конце кабеля сварочного держателя электрода или зажима массы. Она позволяет быстро соединить два кабеля между собой - например, чтобы увеличить рабочую длину или заменить повреждённый участок. Также её можно использовать для прямого подключения кабеля к выходному разъёму сварочного аппарата, если он оснащён аналогичной вилкой.

Подходит для сварочных процессов: MIG/MAG, MMA, TIG. Часто применяется на производстве, в мастерских и на объектах, где требуется частая перестановка оборудования или изменение длины кабеля.

Технические характеристики

• Номинальный ток: 315 А
• Максимальный сварочный ток: 315 А
• Напряжение: до 50 В
• Минимальное сечение кабеля: 35 мм2
• Максимальное сечение кабеля: 50 мм2
• Исполнение: гнездо (female)
• Тип подключения: на кабель (не встраивается в стену или щит)
• Наличие штекера: нет - это только гнездо, требует парную вилку

Совместимость и монтаж

Розетка кабельная REXANT 16-0884 предназначена исключительно для работы с вилкой СКР 35–50 (артикул 16-0885). Без неё устройство не функционирует.

Установка выполняется на подготовленный кабель: зачищаются жилы, фиксируются внутри контактов, затем корпус плотно закрывается. Для надёжности рекомендуется использовать специальный обжимной инструмент. Диаметр кабеля должен соответствовать сечению 35–50 мм2 - меньшие или большие жилы не обеспечивают герметичного и безопасного соединения.

Безопасность и стандарты

Розетка выполнена из термостойких и электроизолирующих материалов, что снижает риск перегрева, пробоя и возгорания даже при длительной работе на максимальном токе. Конструкция защищает от случайного касания токоведущих частей. Соответствует требованиям безопасности для сварочного оборудования, однако не имеет сертификата IP - не предназначена для работы во влажной среде или под дождём.

Преимущества

• Быстрый монтаж и демонтаж - не нужны инструменты для подключения/отключения
• Высокая механическая прочность корпуса - выдерживает нагрузки при перемещении кабелей
• Стабильный контакт - минимизация потерь энергии и нагрева при 315 А
• Закрытая конструкция - защита от попадания брызг металла и пыли
• Совместимость с продуктами серии СКР - возможность комплектования всей цепочки одним типом разъёмов

Ограничения применения

• Не работает самостоятельно - обязательно нужна парная вилка (артикул 16-0885)
• Не предназначена для постоянной установки в стены или распределительные щиты
• Не допускается применение с кабелями меньше 35 мм2 или больше 50 мм2 - возможен перегрев или плохой контакт
• Не защищена от воды и пыли - нельзя использовать на открытых площадках без защиты
• Не подходит для переменного тока выше 50 В - только для сварочных цепей

Примеры использования

• Удлинение кабеля держателя электрода на 2–3 метра для работы в труднодоступных местах
• Подключение зажима массы к сварочному аппарату через временный переходник
• Замена повреждённого конца кабеля без замены всего провода
• Переключение между несколькими сварочными станциями с помощью заранее подготовленных кабелей с разъёмами

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте штангенциркуль, если сомневаетесь
• Обязательно затяните все болты и зажимы после установки - слабый контакт вызывает нагрев
• Не используйте эту розетку с другими марками разъёмов - даже если они кажутся одинаковыми, контакты могут не совпадать
• Храните в сухом месте - влага снижает срок службы контактов
• При частом использовании периодически осматривайте контакты на окисление - при необходимости очищайте мягкой щёткой
