Розетка скрытая IP67 16A 3P+E 400В - DIS4271666 ДКС

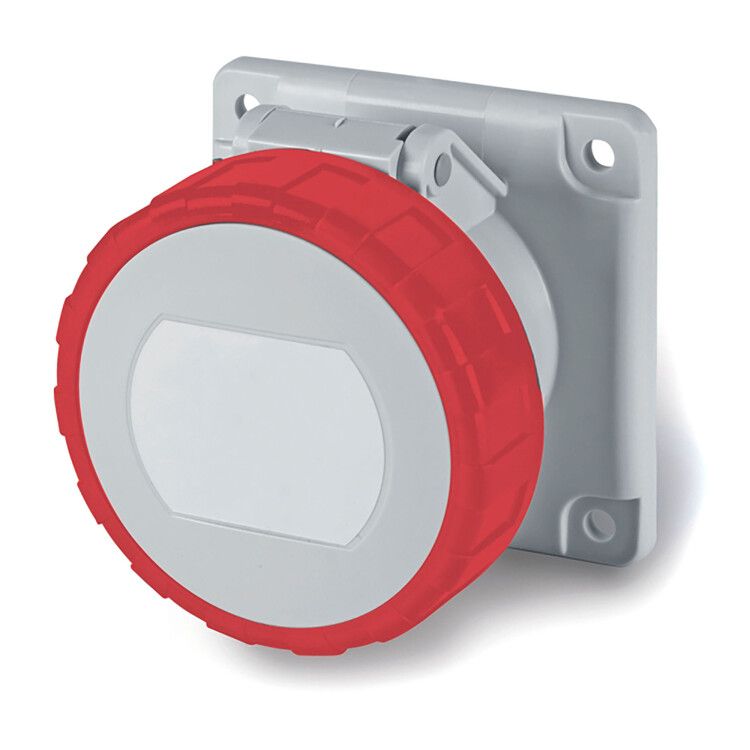

Розетка скрытой установки 16 А 400 В 3P+E IP67 от бренда DKC (ДКС), артикул dis4271666, предназначена для надёжного подключения промышленного оборудования в условиях повышенной запылённости, влаги и механических воздействий. Эта модель из серии Quadro соответствует требованиям военного исполнения и обеспечивает долговечную работу в сложных средах.

Назначение и область применения

Розетка скрытой установки 16 А 400 В 3P+E IP67 используется для создания стационарных точек подключения трёхфазного электрооборудования с заземлением. Подходит для монтажа на стенках щитов, станков, конвейеров, насосных станций и других объектов промышленного назначения. Благодаря защите IP67 и военному исполнению, её можно применять в условиях сырости, пыли, перепадов температур и внешних ударов - например, на открытых площадках, в цехах с мойкой оборудования или на объектах с агрессивными условиями эксплуатации.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева;
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 400 В переменного тока;
• Частота: 50/60 Гц - совместима с сетями России и Европы;
• Количество полюсов: 3P+E - три фазы + защитное заземление;
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра;
• Сечение провода: 1,5–4 мм2 - позволяет подключить медные жилы указанного диапазона;
• Тип подключения: винтовая клемма - надёжный и проверенный способ фixации проводов;
• Ориентация заземления: 6 часов - контакт заземления расположен внизу при установке по часовой стрелке;
• Материал корпуса: пластик - устойчив к УФ-излучению, не теряет прочность на солнце;
• Габариты: 75×75 мм - компактный формат для плотного монтажа в шкафах;
• Цвет: красный - стандартная цветовая кодировка для трёхфазных розеток 400 В;
• Ударопрочность: 5 - класс защиты по стандарту IEC 62262 (IK05);
• Температурная стойкость контактов: GWFI +960C - материал не горит и не деформируется при экстремальных нагревах.

Совместимость и монтаж

Розетка скрытой установки 16 А 400 В 3P+E IP67 совместима с плоскими панелями толщиной до 8 мм. Для монтажа требуется предварительно просверлить отверстие 75×75 мм. Крепится через фланец с четырьмя отверстиями под болты M4. Винтовые клеммы позволяют затянуть провода без специального инструмента - достаточно отвёртки. Обязательно соблюдайте полярность: L1, L2, L3 и PE должны быть подключены согласно схеме. Заземляющий контакт ориентирован на 6 часов - при сборке убедитесь, что он направлен вниз для удобства подвода заземляющего провода.

Безопасность и стандарты

Розетка DKC (ДКС) dis4271666 соответствует международным нормам IEC 60309-2 для промышленных разъёмов. Материал корпуса и контактов прошёл тестирование на самозатухание (GWFI +960C), что исключает распространение пламени при перегрузке. Военное исполнение гарантирует соответствие требованиям GOST R 51317.1 и повышенной надёжности в экстремальных условиях. Цветовая кодировка красного соответствует EN 60446 - сигнал опасности для высокого напряжения.

Преимущества

• Высокая степень защиты IP67 - работает даже после промывки водой;
• Устойчивость к УФ-излучению - не желтеет и не хрупнет на солнце;
• Конструкция с винтовыми клеммами - проста в обслуживании и ремонте;
• Красный цвет - сразу отличается от бытовых розеток, снижает риск ошибочного подключения;
• Ударопрочность IK05 - выдерживает случайные удары инструментом;
• Военное исполнение - гарантированная работоспособность при колебаниях температуры и вибрации.

Ограничения применения

Не предназначен для постоянного погружения в жидкость - IP67 допускает лишь временное воздействие воды. Не используйте в средах с агрессивными химическими веществами (например, кислотами, растворителями), так как пластик корпуса не устойчив ко всем типам химии. Нельзя подключать провода сечением менее 1,5 мм2 или более 4 мм2 - это вызывает перегрев или плохой контакт. Также не рекомендуется использовать в качестве временной розетки - она спроектирована для стационарной установки внутри щитов или на стационарных поверхностях.

Примеры использования

• Подключение трёхфазных станков ЧПУ в металлообработке;
• Точки питания насосов и вентиляторов на открытых участках производства;
• Электроснабжение конвейерных линий в пищевой промышленности с регулярной мойкой;
• Интеграция в распределительные щиты на объектах с повышенными требованиями к безопасности - военные базы, нефтегазовые платформы, логистические центры.

Практические советы

• Перед монтажом проверьте глубину ниши - корпус розетки скрытой установки 16 А 400 В 3P+E IP67 требует минимум 40 мм свободного пространства за панелью для кабельного входа;
• При использовании многожильных проводов обязательно обжимайте концы наконечниками - это предотвратит ослабление контакта;
• После монтажа протестируйте заземление мультиметром - отсутствие связи с PE недопустимо;
• При замене старой розетки убедитесь, что новая имеет ту же ориентацию заземления (6 ч) - иначе возможны проблемы с подключением кабеля;
• Для длительной работы в условиях вибрации дополнительно закрепите кабели хомутами - это снимет нагрузку с клемм.
