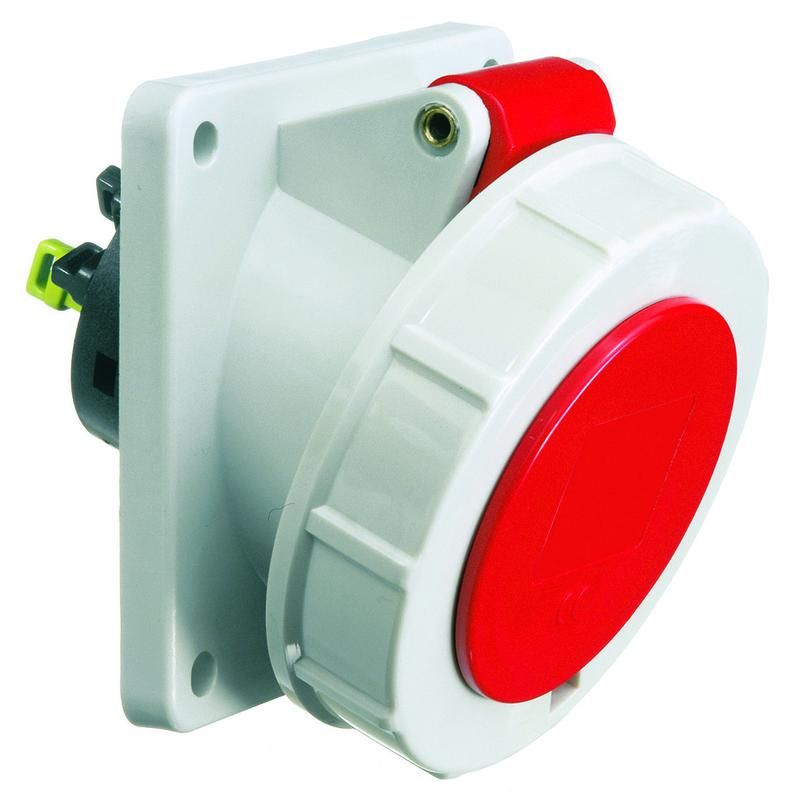

Розетка встраиваемая наклонная 16А 4р 400в 6h IP67 85х85 QC 12814 I 12814-Bals Bals

Розетка встраиваемая 16А 4 полюса 400В IP67 85x85 наклонная Quick Connect (QC) I-Bals I Bals предназначена для надёжного подключения трёхфазного оборудования в условиях повышенной запылённости и влажности. Благодаря защите IP67 и быстрому соединению без винтов, она идеально подходит для промышленных объектов, где важна скорость монтажа и долговечность.

Назначение и область применения

Эта розетка используется для подключения трёхфазных потребителей на 400 В с током до 16 А. Подходит для установки на станках, конвейерах, насосных станциях, сварочных аппаратах и других устройствах, работающих в сложных условиях. Наклонная форма упрощает доступ к штепселю, особенно в ограниченном пространстве. Применяется там, где требуется частое подключение/отключение и высокая степень защиты от внешних воздействий.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку типичных промышленных устройств без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–415 В
• Количество полюсов: 4 - три фазы + заземление (L1, L2, L3, PE)
• Степень защиты: IP67 - полностью герметична от пыли; выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Тип подключения: Безвинтовая клемма - провода фиксируются одним нажатием, без отвёртки
• Габариты: 85×85 мм - совместима со стандартными прямоугольными нишами
• Расстояние между монтажными отверстиями: 70×70 мм - соответствует распространённым рамкам и коробкам
• Материал корпуса: Пластик - устойчив к химическим веществам и механическим повреждениям
• Оrientация: Наклонная - угол наклона обеспечивает удобство ввода/вывода вилки
• Цвет: Красный - визуальное отличие от других розеток, сигнализирует о высокой мощности
• Положение заземляющего контакта: 6 часов - стандартное расположение для совместимости с большинством промышленных вилок

Совместимость и монтаж

Розетка I-Bals I Bals устанавливается в стеновые коробки с отверстиями 70×70 мм. Для монтажа достаточно просверлить отверстия в стене, вставить корпус и закрепить болтами через боковые отверстия. Безвинтовые клеммы позволяют подключить провода сечением до 4 мм2 - просто вставьте жилу до щелчка. Убедитесь, что провода зачищены на 9–10 мм. После подключения проверните фиксаторы, чтобы исключить случайное выпадение. Монтаж возможен как вертикально, так и горизонтально - благодаря наклонному дизайну ориентация не влияет на функциональность.

Безопасность и стандарты

Розетка соответствует требованиям EN 60309-2 для промышленных соединений. Конструкция предотвращает случайное отсоединение под нагрузкой. Защита IP67 гарантирует безопасность даже при мойке оборудования водой под давлением. Цвет красный соответствует нормам маркировки высоковольтных точек питания. Все материалы устойчивы к УФ-излучению и не поддерживают горение.

Преимущества

• Быстрый монтаж - безвинтовая система экономит время при обслуживании
• Высокая надёжность - IP67 позволяет использовать в цехах с влажностью, пылью, маслом
• Удобная форма - наклонный дизайн снижает риск повреждения вилки при подключении
• Чёткая маркировка цветом - красный цвет сразу указывает на трёхфазное питание
• Совместимость с популярными вилками - положение заземления 6 часов соответствует стандарту IEC 60309

Ограничения применения

• Не предназначен для постоянного погружения в жидкость - IP67 допускает лишь временное воздействие воды
• Не рекомендуется для использования вне помещений без дополнительной защиты от прямых осадков
• Подходит только для медных проводов сечением до 4 мм2 - алюминиевые жилы не применяйте
• Не следует применять в средах с агрессивными химикатами (например, кислоты, растворители) - пластик не устойчив ко всем видам химии
• Запрещено использовать при температуре ниже -25C - материал становится хрупким

Примеры использования

• Промышленный станок с ЧПУ - подключение к трёхфазной сети с частым переключением
• Конвейерная лента на пищевом производстве - устойчивость к мойке водой под давлением
• Сварочный аппарат на автосервисе - надёжное соединение при вибрациях и пыли
• Насосная группа на очистных сооружениях - защита от влаги и грязи
• Передвижные генераторы - временная розетка для подключения оборудования на стройплощадке

Практические советы

• При замене старой розетки проверьте расстояние между монтажными отверстиями - 70×70 мм должно точно совпадать
• Используйте только одножильные провода - многожильные требуют наконечников
• После монтажа протестируйте контакт: попробуйте потянуть вилку - она не должна выходить без нажатия кнопки
• При использовании в холодных помещениях - избегайте ударов по корпусу, он может треснуть
• Для длительной работы в пыльных местах периодически проверяйте состояние уплотнителей - они не меняются, но могут износиться
• Розетка I-Bals I Bals совместима с вилками стандарта CEE 7/7, 16A, 4P - убедитесь, что ваша вилка имеет аналогичную форму и расположение контактов
