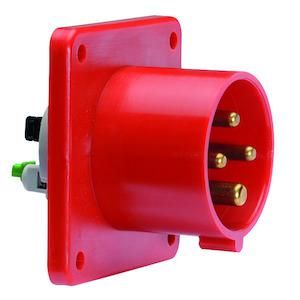

Вилка встраиваемая 16А 4р(3р+Е) 400В 6h IP44 фланец 75х75 крепление 60х60 мм QC 28112 I 28112-Bals Bals

Вилка встраиваемая/силовая Bals 28112 предназначена для надёжного подключения мощного оборудования к трёхфазной сети 400 В с заземлением. Устройство устанавливается в стену или панель, обеспечивает безопасное соединение с помощью безвинтовых клемм и защищено от брызг и пыли (IP44). Подходит для промышленных станков, конвейеров и другого силового оборудования.

Назначение и область применения

Вилка Bals 28112 используется для постоянного подключения электрооборудования к трёхфазной сети с заземлением. Применяется там, где требуется частое, но безопасное отключение питания - например, на производстве, в цехах, на линиях автоматизации. Отлично подходит для переносных станков, насосов, компрессоров и других устройств, требующих подключения через штепсельную пару.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 7 кВт при 400 В
• Количество полюсов: 4 (3 фазы + PE - защитное заземление)
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Степень защиты: IP44 - защищает от брызг воды и частиц крупнее 1 мм
• Тип клемм: безвинтовые - быстрый монтаж проводов без инструментов
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и нагреву
• Ориентация подключения: прямолинейная - провода выходят прямо из задней части
• Расположение заземления: 6 часов - контакт находится в нижнем положении при установке
• Фланец: 75×75 мм - размер отверстия для встраивания
• Крепление: 60×60 мм - расстояние между отверстиями для болтов
• Цвет: красный - стандартизированная цветовая маркировка для трёхфазных силовых соединений

Совместимость и монтаж

Вилка Bals 28112 совместима с любыми розетками того же типа - 4P (3P+E), 16 А, IP44. Для монтажа необходимо:

• Вырезать в панели отверстие 75×75 мм
• Закрепить вилку болтами через отверстия 60×60 мм
• Подключить провода: L1, L2, L3, PE - в соответствующие клеммы
• Убедиться, что заземляющий провод (PE) подключен к контакту в положении “6 часов”

Безвинтовые клеммы позволяют затянуть провод просто вставкой - достаточно вставить жилу до упора и закрыть крышку. Максимальное сечение провода - 2,5 мм2 (стандарт для 16 А). Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Вилка Bals 28112 соответствует требованиям IEC 60309-2 для промышленных штепселей. Класс защиты IP44 гарантирует работу в условиях возможного попадания брызг воды и пыли - подходит для цехов, но не для открытых площадок или влажных сред с прямым воздействием воды. Корпус выполнен из самозатухающего пластика, устойчивого к возгоранию.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - экономия времени при сборке
• Чёткая цветовая маркировка (красный) снижает риск ошибок при подключении
• Жесткий фланец 75×75 мм обеспечивает плотную посадку и предотвращает люфт
• Защита IP44 позволяет использовать в помещениях с повышенной запылённостью
• Надёжное заземление в фиксированном положении (6 ч) исключает неверную коммутацию

Ограничения применения

• Не предназначен для наружной установки - IP44 недостаточно для дождя или прямого полива
• Не работает при температуре ниже -25 C - материал становится хрупким
• Не совместим с розетками других типов (например, 3P без заземления или 32 А)
• Не рекомендуется для частого втыкания/выдергивания - предназначена для редкого отключения
• Не подходит для проводов сечением более 2,5 мм2 - есть риск перегрева

Примеры использования

• Подключение сварочного аппарата к трёхфазной сети в мастерской
• Электропитание конвейера на пищевом производстве
• Инверторный компрессор в цехе сжатого воздуха
• Переносной гидравлический пресс с внешним питанием
• Оборудование на участках с высокой запылённостью - литейные, деревообрабатывающие цеха

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в стене - 75×75 мм должны точно совпадать с фланцем вилки Bals 28112
• Используйте наконечники на многожильных проводах - без них контакт может ослабнуть
• Проверяйте правильность подключения фаз - особенно важно соблюдать порядок L1/L2/L3 при работе с чувствительным оборудованием
• Не используйте эту вилку вместо розетки для бытовых приборов - она не предназначена для ежедневного включения/выключения
• При замене старой вилки - обязательно отключите питание и проверьте отсутствие напряжения тестером
