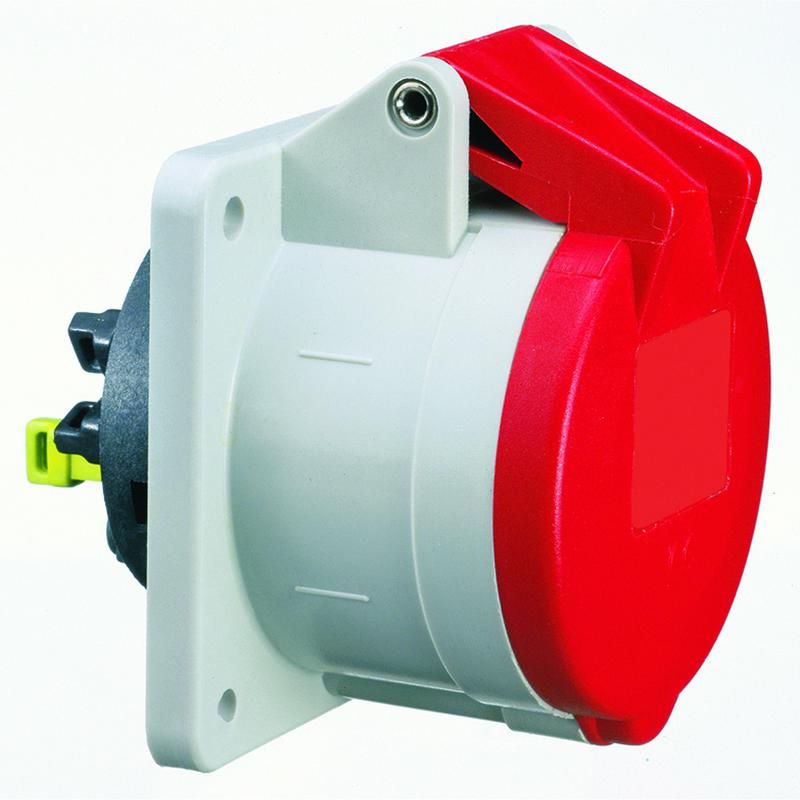

Розетка панельная прямая 32A 5p 400V 6h IP44 фланец 70 x 4 QC I 13896-Bals Bals

Розетка панельная силовая Bals 13896-BALS предназначена для надёжного подключения мощного оборудования через панель или щит. Её компактный фланцевый монтаж и быстрое соединение без инструментов делают её удобной для промышленных условий.

Назначение и область применения

Эта розетка используется там, где требуется безопасное и частое подключение силового оборудования с высокой нагрузкой. Подходит для станков, сварочных аппаратов, насосов, конвейеров и других устройств на 400 В. Устанавливается на стенках шкафов, панелях управления или оборудовании, где важна устойчивость к механическому воздействию и брызгам воды.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку до 32 ампер без перегрева
• Напряжение: 400 В - рассчитана на трёхфазную сеть с нулём и заземлением
• Количество полюсов: 5 - три фазы (L1–L3), ноль (N), заземление (PE)
• Степень защиты: IP44 - защищает от попадания частиц крупнее 1 мм и от брызг воды со всех сторон
• Тип подключения: Безвинтовая клемма - провода фиксируются одним нажатием, без отвёртки
• Габариты фланца: 70×70 мм - позволяет установить розетку в стандартные ниши
• Расстояние между отверстиями для крепления: 56×56 мм - совместимо с большинством крепёжных решений
• Материал корпуса: Пластик - устойчив к химическим веществам и не проводит ток
• Ориентация подключения: Прямолинейная - входящие провода выходят прямо назад, без изгиба
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что соответствует стандартным схемам подключения
• Цвет: Красный - визуально отличаемый цвет для обозначения силовой цепи

Совместимость и монтаж

Розетка Bals 13896-BALS монтируется в отверстие 70×70 мм с помощью фланца. Для установки достаточно просверлить четыре отверстия по углам фланца с шагом 56×56 мм. Благодаря системе Quick Connect (QC), провода вставляются в клеммы до щелчка - никаких винтов или гаечных ключей не требуется. После подключения проверьте плотность фиксации: провод не должен легко вытягиваться. Рекомендуется использовать жилы сечением 1,5–6 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях производства. Степень защиты IP44 обеспечивает работу в помещениях с повышенной влажностью и возможностью случайного попадания жидкости. Цвет красный соответствует рекомендациям по маркировке силовых точек. Наличие заземляющего контакта в положении «6 часов» гарантирует правильную последовательность подключения согласно ГОСТ Р МЭК 60309-2.

Преимущества

• Быстрая замена и обслуживание благодаря системе QC - экономия времени при ремонте
• Удобство монтажа: не требуются специальные инструменты для подключения проводов
• Фланцевая конструкция повышает прочность крепления и снижает риск деформации при нагрузке
• Высокая степень защиты IP44 допускает использование в цехах, на открытых площадках под навесом
• Яркий красный цвет помогает быстро определить силовую розетку среди других

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при затоплении
• Не рекомендуется для внешней установки без дополнительной защиты от прямого дождя и UV-лучей
• Подходит только для медных проводов; алюминиевые жилы не используются
• Максимальное сечение провода - 6 мм2; более толстые жилы не войдут в клемму
• Не применяется в взрывоопасных средах - отсутствует сертификат Ex

Примеры использования

• Подключение сварочного аппарата на производстве
• Разъём для питания насосной группы в пищевой линии
• Точка подключения конвейера в сборочном цехе
• Передвижной станок с питанием от распределительного щита

Практические советы

• Перед установкой проверьте соответствие сечения провода и номинала автомата - 32 А требует минимум 6 мм2 меди
• При использовании многожильных проводов используйте наконечники для лучшего контакта в клемме
• Обязательно соблюдайте порядок подключения: L1-L2-L3-N-PE, ориентируясь на метки внутри розетки
• После монтажа протестируйте розетку тестером на наличие замыкания между фазами и заземлением
• Не закручивайте фланец слишком сильно - пластиковый корпус может треснуть
