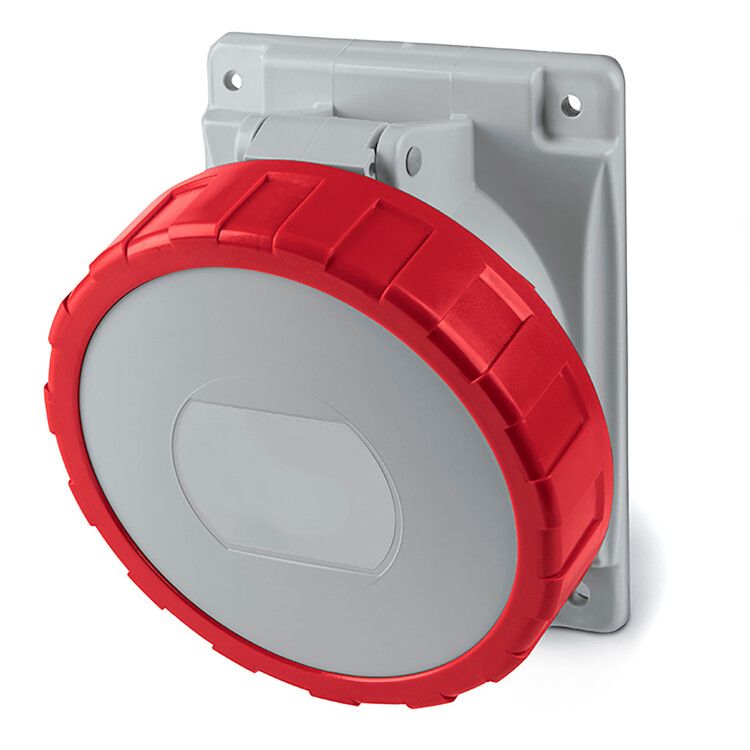

Розетка панельная с наклоном IP67 32А 3P+E 400В - DIS4183266 ДКС

Розетка скрытой/панельной установки с наклоном IP67 32А 3P+E 400В от бренда DKC (ДКС), артикул dis4183266, предназначена для надёжного подключения промышленного оборудования с высокой мощностью. Эта модель из серии Quadro обеспечивает устойчивую работу в сложных условиях благодаря защите IP67, наклонному расположению контактов и прочному пластиковому корпусу.

Назначение и область применения

Розетка скрытой/панельной установки с наклоном IP67 32А 3P+E 400В используется для стационарного монтажа на стенках шкафов, панелях или оборудовании, где требуется надёжное и безопасное подключение трёхфазного устройства с заземлением. Подходит для условий с повышенной запылённостью, влагой, перепадами температур - например, на заводах, в цехах, на стройплощадках, в логистических комплексах. Наклонная форма позволяет удобно подключать штекеры даже в ограниченном пространстве.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку мощных устройств, таких как сварочные аппараты, насосы, компрессоры
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть переменного тока
• Частота: 50–60 Гц - совместима с сетями России и Европы
• Количество полюсов: 4 (3P+E) - три фазы + защитное заземление
• Степень защиты: IP67 - полностью герметична, не пропускает пыль и выдерживает временное погружение в воду до 1 метра на 30 минут
• Тип подключения: винтовой зажим - надёжное крепление проводов сечением до 4 мм2
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и нагреву до +960 C (GWFI)
• Цвет: красный - соответствует стандарту CEE для промышленных разъёмов, легко распознаваем
• Габариты: 92×73,5 мм - компактный формат для плотной сборки в щитах
• Положение заземления: 6 часов - ориентировано вниз, снижает риск попадания воды на контакт
• Военное исполнение: да - соответствие требованиям к надёжности и долговечности в экстремальных условиях

Совместимость и монтаж

Розетка скрытой/панельной установки с наклоном IP67 32А 3P+E 400В совместима с плагинами стандарта CEE 32A, 4P (например, IEC 60309). Для монтажа необходима подготовка отверстия в панели по габаритам 92×73,5 мм. Установка выполняется через фланец с болтами - корпус фиксируется с тыльной стороны. Кабель подводится снизу или сбоку, в зависимости от направления прокладки. Винтовые зажимы затягиваются моментом 0,5–0,7 Нм - переизбыток усилия повредит контакты. Обязательно проверьте соответствие сечения провода (до 4 мм2) - более толстый кабель не войдёт.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60309 и GOST R 51321.1. Материал корпуса прошёл тест на воспламеняемость GWFI (+960 C), что исключает распространение горения при перегрузке. Военное исполнение гарантирует стабильную работу при вибрациях, перепадах температур и высокой влажности. Цветовая кодировка (красный) указывает на напряжение 400 В - предотвращает случайное подключение к другим системам.

Преимущества

• Высокая степень защиты IP67 - работает в сыром, пыльном и агрессивном окружении
• Наклонная форма - упрощает подключение и отключение штекера, особенно в тесных местах
• Усиленный пластиковый корпус - устойчив к ударным нагрузкам и химическим веществам
• Фиксированный заземляющий контакт в положении “6 часов” - минимизирует риск замыкания при конденсате
• Совместимость с сериями DKC Quadro - возможность унифицировать всю систему подключения

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временные воздействия
• Подходит только для переменного тока (AC); не работает с постоянным током
• Максимальное сечение кабеля - 4 мм2; использование большего сечения невозможно без доработки
• Не рекомендуется для открытых уличных установок без дополнительного кожуха - хотя IP67 защищает от брызг, длительное воздействие осадков требует дополнительной защиты
• Требуется точное соблюдение момента затяжки винтов - недостаточное или избыточное усилие снижает срок службы

Примеры использования

• Подключение сварочных машин на металлообрабатывающих участках
• Электропитание крупных насосов и компрессоров в водоканалах
• Точки питания конвейерных линий в пищевой и фармацевтической промышленности
• Стационарные пункты зарядки или питания спецтехники на объектах с военным применением
• Распределительные щиты на строительных площадках с высокими требованиями к безопасности

Практические советы

• Перед монтажом проверьте, чтобы отверстие в панели было точно по размеру 92×73,5 мм - иначе розетка не будет герметично закреплена
• Используйте только кабели с медными жилами сечением 1,5–4 мм2 - алюминий не рекомендуется из-за риска ослабления контакта
• После установки протестируйте соединение мультиметром: убедитесь, что нет пробоя на корпус и все фазы подключены правильно
• При использовании в холодных условиях (ниже –25 C) перед первым включением дайте изделию адаптироваться к температуре - пластик становится хрупким
• Для обслуживания отключите питание и используйте только отвёртки с изолированными рукоятками - напряжение 400 В опасно!
• Розетка DKC (ДКС) dis4183266 совместима с другими элементами серии Quadro - можно комбинировать её с автоматическими выключателями и переходниками этой же линейки для единой системы управления
