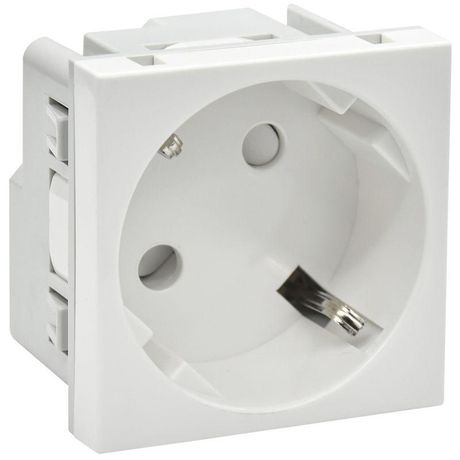

Розетка PRIMER 45град. с заземл. защ. шторки винт. зажим РКС-20-30-П-45 бел. IEK PR-KK40D-RSZH-2-2-45-K01

Розетка 45 градусов с заземляющим контактом, защитной шторкой и винтовым зажимом, РКС-20-30-П-45, белая - это модульное устройство от IEK (ИЭК) серии PRIMER, предназначенное для удобного подключения бытовых и профессиональных приборов в местах с ограниченным доступом, где стандартная вертикальная установка затруднена.

Назначение и область применения

Розетка 45 градусов с заземляющим контактом, защитной шторкой и винтовым зажимом, РКС-20-30-П-45, белая используется там, где необходимо подключить оборудование под углом - например, возле стен, в углах помещений, на столах, в кабель-каналах или в напольных лючках. Подходит для офисов, мастерских, цехов, медицинского оборудования, станций обслуживания. Удобна в системах с открытым монтажом в коробках КМКУ.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество розеток: 1
• Количество фаз: 1
• Заземление: есть, защитный контакт
• Тип соединения: винтовые клеммы
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Количество модулей: 2 (45×45 мм)
• Габариты: 45×45×40,3 мм
• Цвет: белый, блестящая поверхность
• Крышка: да, защищает от пыли и случайного прикосновения
• Защитные шторки: есть, предотвращают доступ к токоведущим частям
• Способ монтажа: в кабель-канал или распределительную коробку
• Тип крепления: защелка

Совместимость и монтаж

Розетка 45 градусов с заземляющим контактом, защитной шторкой и винтовым зажимом, РКС-20-30-П-45, белая совместима с любыми модульными кабель-каналами и коробками стандарта 45×45 мм (например, серия PRIMER). Монтируется путём вставки в паз и фиксации защёлкой - без сверления. Для подключения провода используйте винтовую клемму: зачистите жилы на 8–10 мм, плотно закрутите винт, проверьте надёжность. Убедитесь, что провод соответствует сечению 1,5–2,5 мм2 - оптимально для 16 А. Не применяйте для многожильных проводов без наконечников - возможен перегрев.

Безопасность и стандарты

Розетка 45 градусов с заземляющим контактом, защитной шторкой и винтовым зажимом, РКС-20-30-П-45, белая соответствует требованиям ГОСТ Р 50030.2 и имеет защитные шторки, исключающие доступ к токоведущим элементам при выключенном устройстве. IP20 обеспечивает безопасность в помещениях с нормальной влажностью - не допускается использование в ванных комнатах, на улице или в сырых цехах. Напряжение 230 В и ток 16 А позволяют подключать большинство бытовых приборов, кроме мощных нагревательных устройств выше 3,5 кВт.

Преимущества

• Угол 45° позволяет легко подключать устройства в труднодоступных зонах - например, под столом или рядом с углом стены
• Защитные шторки снижают риск поражения током при случайном прикосновении
• Винтовые клеммы обеспечивают надёжное и долговечное соединение даже при вибрациях
• Фиксация защёлкой ускоряет монтаж и не требует дополнительных креплений
• Совместима с модульной системой PRIMER - можно собирать компактные блоки из нескольких розеток и выключателей

Ограничения применения

• Не предназначена для влажных сред - IP20 не защищает от брызг и пыли
• Не рекомендована для постоянной нагрузки выше 14 А (для безопасности лучше использовать с запасом)
• Не подходит для подключения мощных тепловых приборов (электрокамины, печи, индукционные плиты)
• Требуется точное соответствие размера кабель-канала - 45×45 мм; несовместима с другими форматами
• Блестящая поверхность может царапаться при частой очистке - не использовать в условиях активного механического воздействия

Примеры использования

• Подключение компьютера, принтера или зарядного устройства под рабочим столом в офисе
• Размещение в кабель-канале вдоль стены в мастерской для питания инструментов
• Установка в напольном лючке в производственной зоне для временного подключения оборудования
• Интеграция в розеточный блок с выключателями и USB-розетками в системе PRIMER
• Обслуживание медицинского оборудования в кабинете, где нужен компактный и безопасный доступ к питанию

Практические советы

• Перед монтажом всегда отключайте питание - даже при использовании защёлки работа с токоведущими частями опасна
• Проверяйте посадочный размер: если кабель-канал немного меньше 45 мм - розетка не войдёт
• При подключении медных проводов используйте наконечники - особенно если провод многожильный
• Не затягивайте винты слишком сильно - это повредит пластик и может вызвать перегрев
• Если планируете групповое использование - выбирайте одинаковые модели (например, все РКС-20-30-П-45) для единообразия и совместимости
• Для длительной работы с высокой нагрузкой периодически проверяйте температуру корпуса - перегрев указывает на плохой контакт
