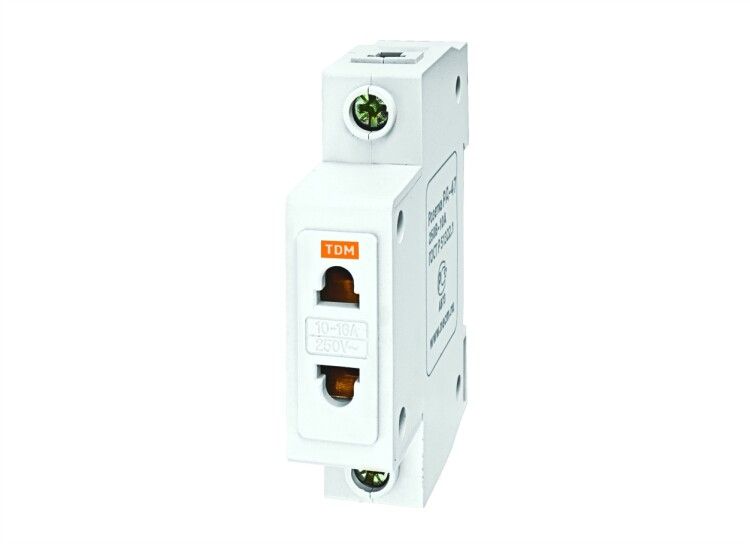

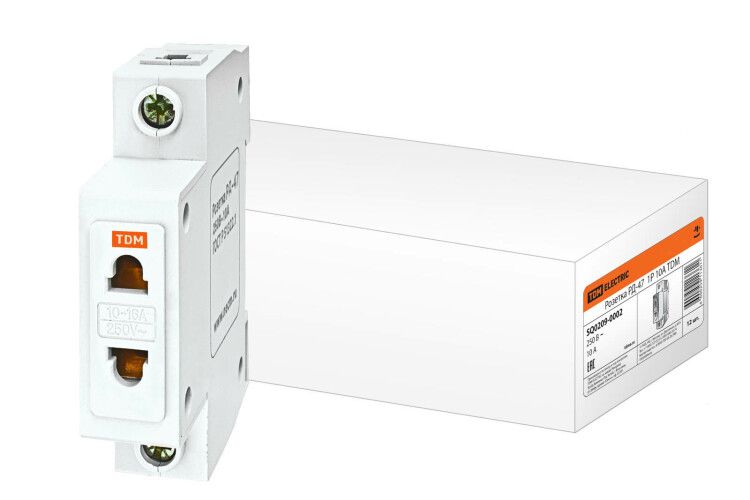

Розетка на DIN-рейку РД-47 1Р 10А IP20 TDM SQ0209-0002

Розетка РД-47 1Р 10А от TDM ELECTRIC - это одноконтактная встраиваемая розетка для временного подключения электроинструмента малой мощности на объектах, где требуется быстрый доступ к сети переменного тока. Подходит для монтажа в распределительных щитах и на панелях оборудования.

Назначение и область применения

Розетка РД-47 1Р 10А предназначена для подключения переносного электрического инструмента, тестового оборудования и других устройств до 10 А при работе в условиях ремонта, обслуживания или профилактики электрических систем. Устанавливается внутри щитов, на стендах или панелях, где нужен удобный и безопасный точечный доступ к сети. Не предназначена для постоянного подключения бытовых приборов.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 50 В переменного тока (AC)
• Количество розеток: одна
• Отсутствие заземляющего контакта - розетка не имеет третьего контакта для заземления
• Степень защиты IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Установочная глубина: 64 мм
• Ширина по модулю: 1 модуль (17,5 мм)
• Цвет корпуса: серый
• Материал корпуса: самозагасающий пластик (не поддерживает горение)

Совместимость и монтаж

Розетка РД-47 1Р 10А устанавливается в DIN-рейку стандартной ширины 35 мм. Для монтажа достаточно защелкнуть её на рейке - дополнительные крепления не требуются. Кабели подключаются к винтовым зажимам внутри корпуса. Учитывайте глубину установки 64 мм - место монтажа должно позволять полностью поместить розетку без выступающих частей. Поскольку нет заземляющего контакта, розетка совместима только с двухштыревыми вилками без заземления.

Безопасность и стандарты

Корпус выполнен из самозагасающего пластика, что снижает риск распространения пламени при перегрузках. Соответствует требованиям безопасности для внутреннего монтажа в контролируемых средах. Однако IP20 не допускает использование в сырых, пыльных или открытых помещениях. Применение вне помещений или в условиях повышенной влажности запрещено.

Преимущества

• Компактный размер - занимает всего один модуль, экономит место в щите
• Надёжный зажим контактов - конструкция обеспечивает плотный контакт даже при вибрациях
• Устойчивый к нагреву материал корпуса - повышает долговечность при длительной нагрузке
• Простота установки - фиксация на DIN-рейке без инструментов

Ограничения применения

• Не используется для сетей выше 50 В - не подходит для стандартной 220–230 В домашней проводки
• Отсутствует заземление - нельзя применять с оборудованием, требующим защитного заземления
• IP20 - не подходит для влажных, пыльных или наружных условий
• Не предназначен для постоянного подключения - рассчитана на временное использование

Примеры использования

• Подключение тестера или осциллографа при диагностике цепей в щитовой
• Инструменты типа шуруповёрта, болгарки или дрели при текущих ремонтах на производстве
• Переносной светильник или вентилятор на месте проведения профилактики
• Электронные устройства диагностики в мастерских по обслуживанию автоматических линий

Практические советы

• Выбирайте эту розетку только если оборудование не требует заземления - проверьте тип вилки подключаемого устройства
• Убедитесь, что в вашем щите есть свободный модуль шириной 17,5 мм и глубина 64 мм для установки
• Не используйте розетку рядом с источниками воды, маслом или металлической стружкой - IP20 недостаточно для таких условий
• Проверяйте температурный режим: при длительной нагрузке близко к 10 А возможен нагрев - обеспечьте достаточную вентиляцию вокруг
• Розетка РД-47 1Р 10А от TDM ELECTRIC - оптимальный выбор для компактных решений в промышленных щитах, но не заменяет стационарные розетки с заземлением
