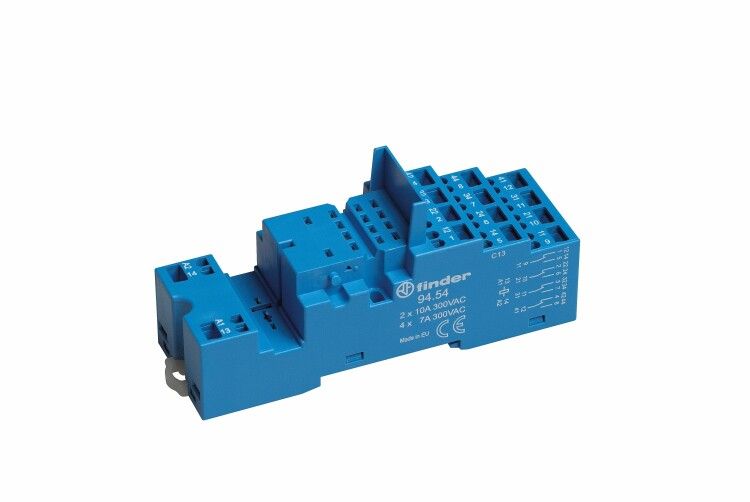

Розетка с безвинтовыми клеммами (пружинный зажим) для реле 55.32, 55.34, таймера 85.02, 85.04, применяются модули 99.02, в комплекте пластиковая клипса 094.91.3, версия: синий цвет - 94.54SPA FINDER 9454SPA

Розетка с безвинтовыми клеммами Finder 94.54spa предназначена для быстрого и надёжного подключения устройств на DIN-рейку - реле, таймеров и модулей. Благодаря пружинному зажиму и компактной форме, она упрощает сборку и обслуживание автоматических систем управления.

Назначение и область применения

Розетка Finder 94.54spa используется для соединения коммутационных устройств с проводами в щитах автоматизации. Подходит для установки реле серий 55.32 и 55.34, таймеров 85.02 и 85.04, а также модулей 99.02. Обеспечивает удобную замену оборудования без перепайки или демонтажа всей цепи. Применяется в промышленных щитах, системах управления станками, конвейерами, HVAC и других автономных контроллерных решениях.

Технические характеристики

• Тип подключения: пружинный зажим - позволяет фиксировать провода без инструментов
• Количество контактов: 14 - соответствует стандартным штыревым разъёмам реле и таймеров
• Номинальный ток: 10 А при AC-1 - рассчитана на нагрузки до 2,2–2,5 кВт
• Напряжение: 220–250 В переменного тока
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, не герметична
• Материал корпуса: самозатухающий пластик - устойчив к нагреву и механическим повреждениям
• Диапазон температур: от –40 C до +70 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - допущена к использованию в помещениях с умеренным и холодным климатом
• Модульное исполнение: да - занимает один модуль (17,5 мм) на DIN-рейке
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям к реле и их базовым элементам

Совместимость и монтаж

Розетка Finder 94.54spa совместима исключительно с устройствами, имеющими стандартный 14-контактный штыревой разъём: реле 55.32/55.34, таймеры 85.02/85.04, модули 99.02. Для монтажа достаточно зафиксировать её на DIN-рейке - клипса обеспечивает плотное и надёжное крепление. Подключение проводов выполняется путём нажатия на рычаг зажима, вставления жилы (до 2,5 мм2) и освобождения рычага. Нельзя использовать с другими типами разъёмов - например, с 8-, 10- или 16-контактными моделями.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность и испытания релейных устройств. Класс изоляции и материал корпуса обеспечивают защиту от случайного прикосновения к токоведущим частям. IP20 не предполагает защиту от брызг воды - применение вне закрытых щитов запрещено. Максимальная температура окружающей среды +70 C - превышение этого значения снижает срок службы.

Преимущества

• Быстрая замена устройства - не требуется откручивать винты, достаточно вытащить реле и вставить новое
• Надёжный контакт - пружинный механизм не ослабевает со временем, не требует периодического подтягивания
• Экономия времени при монтаже - можно подключить несколько проводов за минуту
• Поддержка функционального расширения - позволяет легко добавлять новые модули в существующую систему
• Цветовая маркировка - синий корпус упрощает визуальное различение цепей в сложных щитах

Ограничения применения

• Не предназначена для работы во влажных, пыльных или открытых помещениях - IP20 недостаточно для таких условий
• Запрещён монтаж в местах с постоянными вибрациями выше уровня промышленного оборудования - возможен отказ контактов
• Не подходит для многожильных проводов с гибкими концами без наконечника - рекомендовано использование обжимных наконечников типа U-образных
• Не совместима с реле и таймерами других производителей, если они не имеют точно такого же 14-контактного интерфейса
• Максимальное сечение провода - 2,5 мм2; более толстые жилы не войдут в зажим

Примеры использования

• Автоматизация производства: реле 55.34 с розеткой 94.54spa управляет двигателем насоса в системе охлаждения
• Системы отопления: таймер 85.02 с розеткой включает котлы по графику
• Конвейерные линии: модуль 99.02 с розеткой передаёт сигналы между PLC и исполнительными устройствами
• Щитовые комнаты в офисах и складах: розетка упрощает диагностику и замену неисправных реле без отключения питания всего щита

Практические советы

• Перед подключением проверьте, что провод имеет зачищенную часть длиной 8–10 мм - меньше не зафиксируется, больше может вызвать замыкание
• Обязательно используйте обжимные наконечники для многожильных проводов - это увеличит долговечность контакта
• При замене реле всегда отключайте питание - даже при пружинном зажиме есть риск поражения током
• При сборке щита группируйте розетки по функциям - так проще найти нужный канал при ремонте
• Для высоконагруженных цепей (ближе к 10 А) выбирайте медные провода с хорошей изоляцией - алюминий не рекомендуется
• Проверяйте, чтобы розетка Finder 94.54spa была полностью введена в DIN-рейку - неплотное крепление может привести к перегреву
