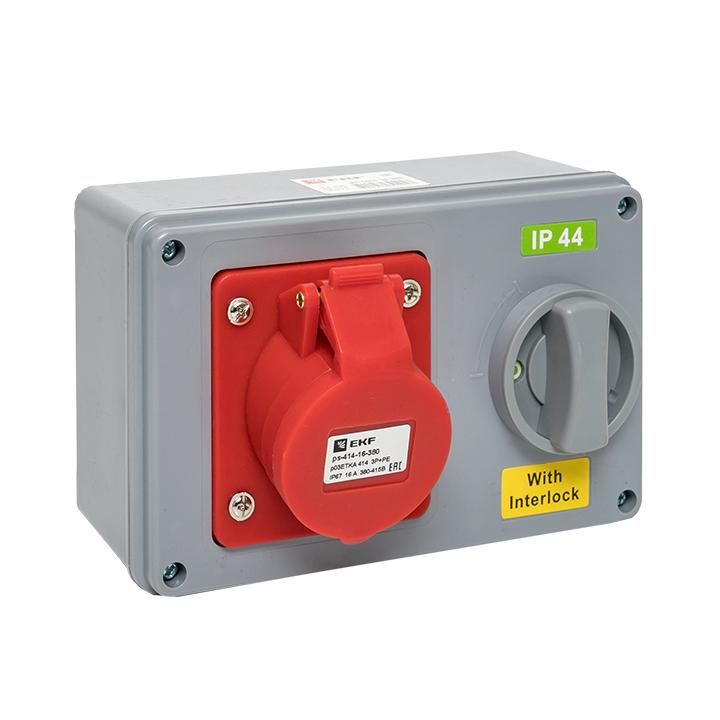

Розетка с блокировкой и выключателем 1414 3Р+РЕ 16А 380В IP44 EKF | ps-1414-16-380

Розетка с блокировкой и выключателем 3Р+РЕ 16А 380В IP44 от EKF (артикул ps-1414-16-380) предназначена для безопасного подключения промышленного оборудования с трёхфазным питанием. Комбинированная функция выключателя и механической блокировки исключает случайное отключение или подключение под нагрузкой.

Назначение и область применения

Эта розетка используется там, где требуется надёжное и защищённое соединение трёхфазного оборудования с заземлением. Подходит для подключения сварочных аппаратов, насосов, компрессоров, станков и другого промышленного инструмента на стройплощадках, в цехах и на объектах с повышенной влажностью или запылённостью.

Технические характеристики

• Тип изделия: розетка с выключателем и механической блокировкой
• Количество полюсов: 4 (3 фазы + заземление)
• Номинальный ток: 16 А
• Номинальное напряжение: 400 В (соответствует 380 В в бытовой терминологии)
• Степень защиты: IP44 — защита от брызг воды и частиц крупнее 1 мм
• Материал корпуса: ударопрочный пластик
• Оrientация заземляющего контакта: 6 часов (вертикально вниз)
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Розетка совместима с вилками стандарта CEE (IEC 60309) типа PNE 16A/3P+E. Установка выполняется на стену или щит с помощью крепёжных отверстий в корпусе. Монтаж требует отключения питания и соблюдения правил электробезопасности. Заземляющий контакт ориентирован вертикально — убедитесь, что вилка имеет аналогичную ориентацию. Для обеспечения герметичности используйте резиновые прокладки и затягивайте болты равномерно.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309 и требованиям ГОСТ Р 51321.1. Механическая блокировка предотвращает извлечение штепсельной вилки при включенном состоянии. Выключатель размыкает все три фазы одновременно, снижая риск возникновения дуги при отключении нагрузки.

Преимущества

• Механическая блокировка исключает опасное отключение под нагрузкой
• Выключатель позволяет удобно отключать оборудование без демонтажа вилки
• Защита IP44 обеспечивает работу в условиях сырости, пыли и внешних воздействий
• Удлинённый гарантийный срок (7 лет) говорит о долговечности материалов и сборки
• Совместимость с промышленными вилками CEE повышает универсальность

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP44 не обеспечивает защиту от струй или потока жидкости
• Недопустимо использование при токе выше 16 А — возможен перегрев и выход из строя
• Не рекомендуется применять в средах с агрессивными химическими веществами — пластиковый корпус не устойчив к растворителям и маслам
• Запрещено использовать с вилками других типов (например, бытовых Schuko или евровилок)

Примеры использования

• Подключение трёхфазного станка с ЧПУ на металлообрабатывающем участке
• Временная розетка для сварочного аппарата на стройке
• Разъём для воздушного компрессора в автосервисе
• Питание насосной установки на объекте с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие напряжения сети (400 В ±10%) и тока нагрузки — не превышайте 16 А
• Обязательно используйте розетку только с вилками того же стандарта — CEE 16A/3P+E
• При установке в местах с частыми перепадами температур учитывайте, что пластик может становиться более хрупким при минусовых температурах
• Регулярно осматривайте контакты на предмет окисления — особенно в сырых помещениях
• При замене старой розетки убедитесь, что новая (EKF PROxima ps-1414-16-380) имеет ту же ориентацию заземляющего контакта — 6 часов
