Розетка с винтовыми клеммами (под шайбу) для реле 56.34; в комплекте металлическая клипса 096.71; версия: синий цвет | 9674SMA Finder 96.74SMA

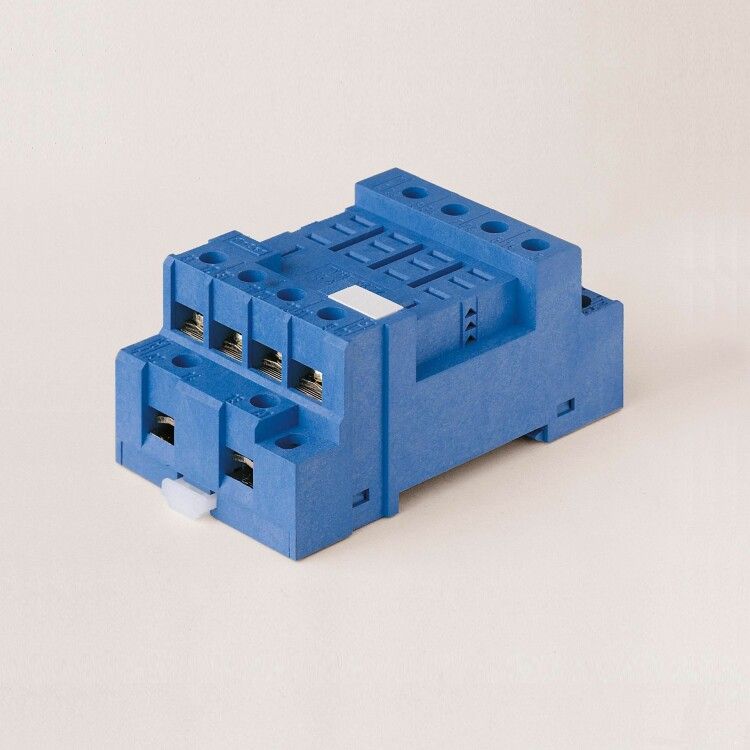

Розетка для реле с винтовыми клеммами (под шайбу) 56.34, в комплекте металлическая клипса 096.71, синий цвет - надёжная и компактная розетка от Finder, предназначенная для быстрого подключения реле на DIN-рейке. Артикулы 96.74sma и 9674sma соответствуют серии 96, обеспечивают устойчивую работу в промышленной автоматизации.

Назначение и область применения

Розетка для реле с винтовыми клеммами (под шайбу) 56.34 используется для фиксированного подключения реле типа 96.7x к силовой цепи. Подходит для установки на DIN-рейку в распределительных щитах, панелях управления и системах автоматизации. Применяется там, где требуется частая замена реле - например, в системах контроля температуры, управлении насосами, конвейерах и станках.

Технические характеристики

• Напряжение: 220–250 В - рассчитана на стандартную сеть переменного тока
• Номинальный ток: 12 А - выдерживает нагрузки до 12 ампер при постоянном использовании
• Количество контактов: 4 - обеспечивает подключение всех основных цепей реле (вход/выход, катушка, земля)
• Тип подключения: винтовые клеммы - позволяют плотно закрепить провода без пайки
• Способ монтажа: на DIN-рейку - совместима со стандартными рейками шириной 35 мм
• Модульное исполнение: да - занимает один модуль (17,5 мм) по ширине
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупным инструментом, но не от пыли и влаги
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: синий - визуально отличается от других розеток, упрощает идентификацию
• Диапазон температур: от –40 до +70 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - предназначена для умеренного и холодного климата с повышенной влажностью
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским стандартам безопасности реле и розеток

Совместимость и монтаж

Розетка для реле с винтовыми клеммами (под шайбу) 56.34 совместима исключительно с реле серии 96. Монтаж осуществляется путём защёлкивания на DIN-рейку. Клипса 096.71 в комплекте позволяет дополнительно зафиксировать реле сверху, предотвращая случайное выпадение при вибрациях. Для подключения используйте провода сечением до 2,5 мм2. Перед вставкой реле проверьте, что все винты клемм ослаблены - так проще вставить штыревые контакты реле без перекоса.

Безопасность и стандарты

Изделие соответствует требованиям EN 61810-1, EN 61810-2 и EN 61810-7 - нормативам, регулирующим безопасность коммутационных устройств. IP20 гарантирует защиту от прямых прикосновений, но не защищает от попадания воды или пыли. Не применяйте в помещениях с высокой влажностью, сыростью или возможным брызгами жидкости. Наличие клипсы 096.71 снижает риск аварийного отсоединения реле при ударах или вибрациях.

Преимущества

• Простота замены реле - достаточно вытащить старый и вставить новый, не трогая провода
• Надёжное винтовое соединение - минимизирует нагрев и окисление контактов
• Фиксация клипсой 096.71 - предотвращает самопроизвольное отсоединение даже при сильных вибрациях
• Синий цвет - удобна для цветового кодирования цепей в сложных системах
• Модульный формат - легко интегрируется в уже существующие щиты без переделки

Ограничения применения

• Не подходит для работы в условиях повышенной запылённости, сырости или прямого контакта с водой из-за IP20
• Подходит только для реле серии 96 - другие типы реле не войдут в контактную группу
• Не рекомендовано для частого отключения под нагрузкой - винтовые клеммы не предназначены для многократных операций подключения/отключения
• Максимальный ток 12 А - нельзя использовать для мощных потребителей выше этого значения (например, большие двигатели)

Примеры использования

• Автоматизация производства: розетка 56.34 с реле 96.7x управляет пневматическими клапанами на конвейере
• Системы отопления: контролирует включение насосов по сигналу термостата
• Энергообъекты: используется в щитах управления насосных станций
• Агрегаты с частой заменой реле: тестовые стенды, ремонтные мастерские

Практические советы

• Перед монтажом убедитесь, что питание отключено - даже при малом токе есть риск поражения
• Затягивайте винты клемм равномерно, не переусердствуйте - можно повредить медные контакты внутри
• Используйте метки на проводах - синий цвет розетки хорошо сочетается с цветовым кодированием цепей
• Проверяйте посадочные гнёзда реле перед установкой - грязь или деформация могут вызвать плохой контакт
• Для вибрационных сред всегда используйте клипсу 096.71 - она значительно увеличивает срок службы сборки
