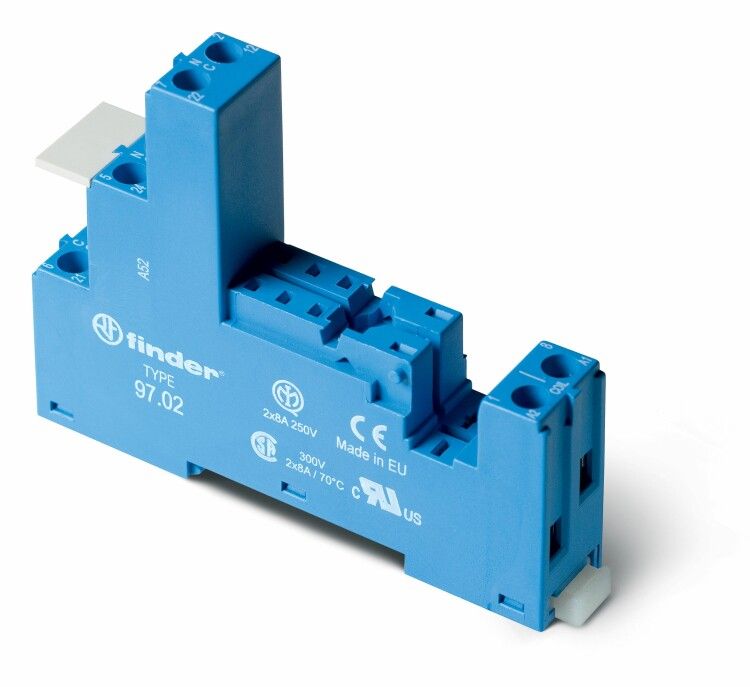

Розетка с винтовыми клеммами (с зажимной клетью) для реле 46.52, применяются модули 86.30, 99.02, в комплекте металлическая клипса 097.71, версия: синий цвет - 97.02SMA FINDER 9702SMA

Розетка с винтовыми клеммами (с зажимной клетью) для реле 46.52, модули 86.30, 99.02, металлическая клипса 097.71, версия: синяя - это компактная, надёжная розетка от Finder, предназначенная для быстрого подключения и замены реле на DIN-рейке. Артикулы 97.02sma и 9702sma соответствуют серии 97 и подходят для промышленного управления, автоматизации и систем контроля.

Назначение и область применения

Розетка используется для фиксированного монтажа реле и таймеров с контактными группами типа 46.52, 86.30 и 99.02. Она позволяет легко менять устройство без перепайки проводов - достаточно вытащить реле и вставить новое. Подходит для установки в щитах управления, на станках, конвейерах, системах освещения и HVAC. Применяется там, где требуется частая замена оборудования или обслуживание без остановки всей системы.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клетью - обеспечивают плотный контакт без повреждения жил
• Номинальное напряжение: 220–250 В переменного тока
• Коммутируемый ток: 8 А (AC-1) - подходит для нагрузок до 1,8 кВт при 230 В
• Количество контактов: 8 - обеспечивает подключение всех цепей реле
• Способ монтажа: крепление на DIN-рейку 35 мм
• Модульное исполнение: да - занимает один модуль (17,5 мм шириной)
• Степень защиты: IP20 - защищает от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Цвет: синий - упрощает визуальное различение цепей
• Диапазон температур: от –40 C до +70 C - работает в суровых условиях
• Климатическое исполнение: УХЛ4 - рассчитана на умеренный и холодный климат с повышенной влажностью
• Поддержка функционального расширения: да - совместима с дополнительными модулями сигнализации и тестирования
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка предназначена исключительно для реле серий 46.52, 86.30 и 99.02. Нельзя использовать с другими типами реле - даже если они кажутся похожими по форме. Монтаж осуществляется на стандартную DIN-рейку 35 мм. Крепится с помощью металлической клипсы 097.71, которая встроена в основание. Для подключения используйте отвертку: зажимная клетья позволяет вставлять одножильные и многожильные провода до 2,5 мм2 без предварительной опрессовки. После вставки реле слышен характерный щелчок - это сигнал о полном зацеплении контактов.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1/2/7, которые гарантируют изолирующие свойства, механическую прочность и отказоустойчивость. Конструкция исключает случайное касание токоведущих частей при установленном реле. Однако IP20 не допускает использование в сырых помещениях, на улице или в местах с высокой запылённостью - для таких условий требуются розетки с более высокой степенью защиты.

Преимущества

• Зажимная клеть вместо обычных винтов - снижает риск плохого контакта и перегрева
• Синий цвет корпуса - удобен для цветовой маркировки цепей
• Высокая долговечность клемм - выдерживают десятки подключений
• Модульный формат - экономит место в шкафу
• Поддержка расширения - можно добавить световые индикаторы или тестовые кнопки

Ограничения применения

• Не применяется в средах с влагой, брызгами или пылью - IP20 недостаточно
• Не подходит для постоянных токов выше 8 А - только переменный ток AC-1
• Не совместима с реле других серий - даже если они имеют аналогичный шаг контактов
• Максимальное сечение провода - 2,5 мм2; тонкие провода менее 0,2 мм2 требуют предварительной обжимки
• Не рекомендуется для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Автоматизация производства: замена реле времени в управлении конвейером
• Системы отопления: подключение терморегуляторов в тепловом щите
• Освещение: коммутация групп светильников через реле с таймером
• Обслуживание: быстрая замена неисправного реле без демонтажа проводки

Практические советы

• Перед установкой проверьте, что реле точно совпадает с моделью 46.52 / 86.30 / 99.02 - неверный тип может повредить контакты
• При затяжке винтов не переусердствуйте - перетянутый винт может повредить клетку
• Для многожильных проводов лучше использовать наконечники - так контакт будет надёжнее
• При использовании в холодных условиях (ниже –20 C) перед первым включением дайте розетке адаптироваться к температуре
• Часто используемые розетки стоит помечать - синий цвет уже помогает, но этикетки с номерами цепей повысят безопасность
