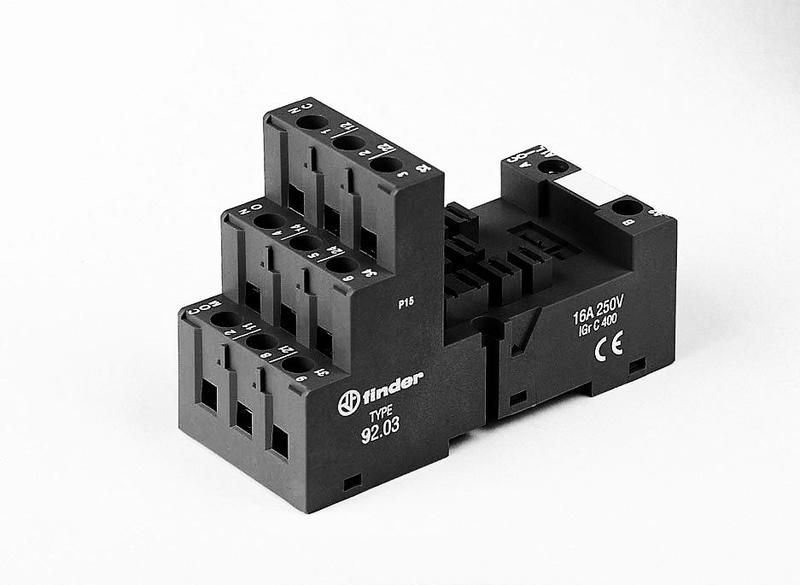

Розетка с винтовыми клеммами (с зажимной клетью) для реле 62.31, 62.32, 62.33, применяются модули 86.00, 86.30, 99.02, в комплекте металлическая клипса 092.71, версия: черный цвет (заказ минимум/кратно 1000шт) - 92.03.0SMA FINDER 92030SMA

Розетка с винтовыми клеммами Finder 92.03.0sma предназначена для быстрого и надёжного подключения реле и модулей на DIN-рейке. Она обеспечивает устойчивый контакт при переменном и постоянном токе, поддерживает работу в широком диапазоне температур и совместима с популярными сериями реле Finder 62.31–62.33 и модулями 86.00, 86.30, 99.02.

Назначение и область применения

Розетка Finder 92.03.0sma используется для удобного подключения и замены реле и модулей управления в автоматических системах. Подходит для установки в щитах управления промышленным оборудованием, конвейерами, насосами, системами вентиляции и другими устройствами, где требуется частая замена коммутирующих элементов.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клеткой - обеспечивают плотный контакт без повреждения жил
• Номинальный ток: 16 А - выдерживает нагрузки типичных силовых цепей
• Напряжение: 220–250 В AC/DC - работает как в сетях переменного, так и постоянного тока
• Количество контактов: 11 - соответствует штыревому разъёму реле 62.31–62.33 и аналогичных модулей
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартная система для промышленных щитов
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, не предназначена для открытых или влажных сред
• Материал корпуса: термостойкий пластик - устойчив к перегреву и механическим воздействиям
• Диапазон температур: от –40 C до +70 C - работает в холодных и нагретых помещениях
• Климатическое исполнение: УХЛ4 - рассчитана на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Цвет: чёрный - отличается от синего корпуса реле, упрощает визуальное различение
• Функциональное расширение: возможно - позволяет использовать с дополнительными компонентами, например, сигнализационными лампами или фильтрами

Совместимость и монтаж

Розетка Finder 92.03.0sma совместима с реле серии 62.31, 62.32, 62.33 и модулями 86.00, 86.30, 99.02. Для установки достаточно защёлкнуть её на DIN-рейку 35 мм - фиксация происходит без инструментов. Клеммы имеют зажимную клетку: провода вставляются в отверстие и затягиваются винтом - исключает случайное выпадение жил. Металлическая клипса 092.71 обеспечивает прочное крепление и снижает риск деформации при многократных извлечениях реле.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7 - гарантирует безопасность при коммутации и долговечность в условиях промышленной эксплуатации. Наличие зажимной клетки снижает риск возникновения искрения и перегрева при плохом контакте.

Преимущества

• Зажимная клетка вместо обычных винтов - позволяет легко подключить одножильные и многожильные провода без предварительной опрессовки
• Чёткая маркировка контактов - ускоряет диагностику и обслуживание
• Металлическая клипса - увеличивает срок службы розетки при частой замене реле
• Высокая теплостойкость материала - не деформируется даже при длительной работе рядом с мощными реле
• Поддержка функционального расширения - можно добавить индикацию, фильтры помех или переходники

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и брызг
• Не рекомендуется для токов выше 16 А - превышение может вызвать перегрев и выход из строя
• Не совместима с реле других серий - используйте только указанные модели 62.31–62.33, 86.00, 86.30, 99.02
• Не следует применять в местах с высокой вибрацией без дополнительной фиксации - хотя клипса укрепляет соединение, вибрация может ослабить клеммы

Примеры использования

• Промышленные контроллеры - замена реле в системах управления станками
• Автоматические линии - подключение реле времени и импульсных сигналов
• Системы отопления и вентиляции - управление насосами и клапанами через реле
• Электрощитовые комнаты - сборка модульных решений с быстрой заменой элементов

Практические советы

• При подключении проводов используйте жилы сечением до 2,5 мм2 - более толстые могут не войти в клемму
• Затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить пластиковую клетку
• Перед установкой проверьте соответствие количества контактов - 11-контактная розетка не подойдёт для 8-контактных реле
• При использовании в холодных помещениях - допускается работа при –40 C, но перед первым запуском убедитесь, что пластик не хрупкий после длительного хранения
• Для удобства обслуживания - выбирайте чёрную версию (как эта), она лучше контрастирует с синими реле, снижая риск ошибок при замене
