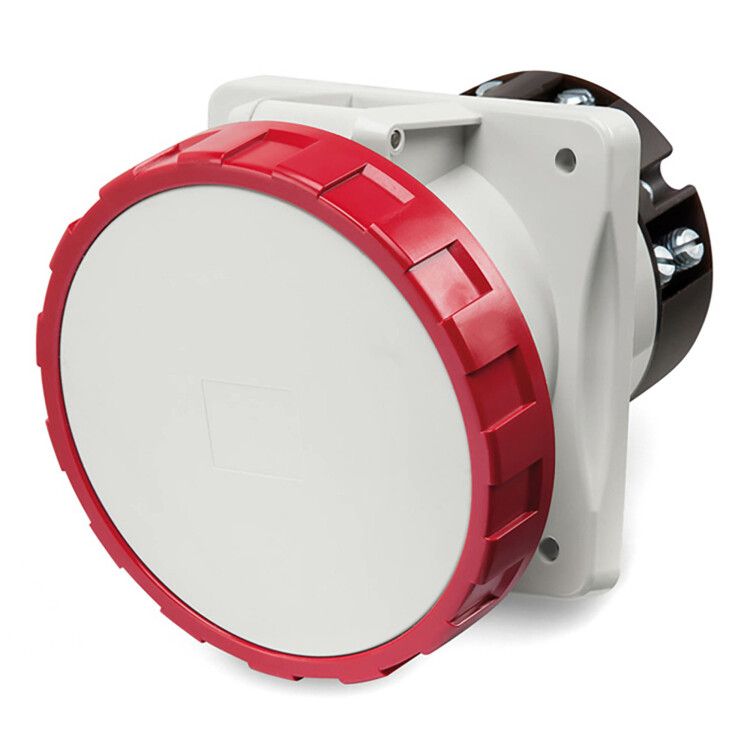

Розетка скрытой установки Quadro DKC 125А 400В 3P+N+E IP67 DKC (ДКС) DIS41512567

Розетка скрытой установки IP67 125A 3P+E+N 400V от бренда DKC (ДКС), артикул dis41512567, предназначена для надёжного подключения мощного промышленного оборудования в условиях повышенной запылённости и влаги. Эта модель из серии Quadro обеспечивает безопасную работу в сложных средах благодаря защите IP67 и прочному пластиковому корпусу.

Назначение и область применения

Розетка скрытой установки IP67 125A 3P+E+N 400V используется для стационарного подключения трёхфазного оборудования с заземлением и нулём. Подходит для монтажа на стенках щитов, станков, конвейеров, насосных станций и других объектов, где требуется высокая степень защиты от внешних воздействий. Красный цвет соответствует стандарту CEE для цепей 400 В, что позволяет легко отличить её от других типов розеток.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузки крупного промышленного оборудования
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с нулевым проводом
• Частота: 50/60 Гц - совместима с сетями России и Европы
• Количество полюсов: 5 (3 фазы + PE + N) - полноценное подключение с заземлением и нулём
• Степень защиты: IP67 - полностью герметична, не пропускает пыль и выдерживает кратковременное погружение в воду до 1 метра
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение, допускает сечения жил 25–70 мм2
• Материал корпуса: ударопрочный пластик - устойчив к механическим повреждениям (класс удара 5)
• Ориентация подключения: угловая - удобна для компактного монтажа в ограниченном пространстве
• Положение заземления: 6 часов - соответствие стандарту IEC 60309, исключает перепутывание при подключении
• Устойчивость к УФ-излучению - не теряет цвет и прочность при длительном воздействии солнца
• Габариты: 110×114 мм - компактный формат для скрытой установки

Совместимость и монтаж

Розетка скрытой установки IP67 125A 3P+E+N 400V совместима с штекерами стандарта CEE 125 A, 400 В, 5-полюсных. Для монтажа требуются подготовленные отверстия в панели с габаритами не менее 110×114 мм. Корпус крепится через фланец с помощью болтов или саморезов - в комплекте крепёж не предусмотрен. Винтовые клеммы позволяют затянуть провода сечением от 25 до 70 мм2; важно соблюдать момент затяжки, чтобы не повредить контактные площадки. Монтаж возможен только в сухих помещениях или защищённых зонах, так как розетка не предназначена для постоянного нахождения под водой.

Безопасность и стандарты

• Соответствует требованиям IEC 60309 для промышленных разъёмов
• Выполнена в военном исполнении - устойчива к вибрациям, перепадам температур и механическим нагрузкам
• Защита IP67 гарантирует безопасность при работе в сырых, пыльных и агрессивных средах
• Цветовая кодировка (красный) соответствует нормам для 400 В - снижает риск ошибочного подключения

Преимущества

• Высокая степень защиты IP67 делает розетку пригодной для использования вне помещений и в производственных зонах с мойкой
• Угловая форма подключения экономит место и упрощает прокладку кабеля
• Пластиковый корпус не подвержен коррозии, долговечен и не требует обслуживания
• Винтовые клеммы обеспечивают надёжный контакт даже при больших токах и вибрациях
• Подтверждённая стойкость к УФ-излучению - подходит для открытых участков с прямым солнечным светом

Ограничения применения

• Не предназначен для частого подключения/отключения - не имеет механизма быстрого замыкания
• Не рекомендуется использовать в местах с постоянным погружением в жидкости - IP67 не означает непрерывную водонепроницаемость
• Требуется точное соблюдение сечения кабеля (25–70 мм2); меньшие жилы могут плохо фиксироваться, большие - не войдут
• Не совместима с розетками других серий или стандартов (например, Schuko, евровилка)
• Отсутствует автоматическое отключение - необходимо применять внешние устройства защиты (АВ, УЗО)

Примеры использования

• Подключение сварочных аппаратов на заводе
• Электропитание насосов в канализационных станциях
• Работа с конвейерными линиями в пищевой промышленности
• Инверторы и преобразователи частоты на открытых площадках
• Оборудование в морских портах, на элеваторах, в химических цехах

Практические советы

• Перед монтажом проверьте, что отверстие в панели точно соответствует габаритам 110×114 мм - недостаточно большое отверстие усложнит установку
• Используйте кабели с медными жилами, сечением не меньше 25 мм2 - для 125 А более тонкий провод будет греться
• При подключении обязательно затягивайте все винты равномерно - перекос может вызвать нагрев и выход из строя
• Для систем с частыми вибрациями используйте контргайки или специальные антивибрационные прокладки
• Розетка DKC (ДКС) dis41512567 - часть серии Quadro, поэтому она совместима с другими элементами этой линейки, включая крышки и рамки
• При использовании в холодных регионах убедитесь, что окружающая температура не опускается ниже указанного производителем минимума - данные в документации не указаны, но военное исполнение предполагает широкий диапазон
