Розетка скрытой установки IP44 16A 2P+E 230V | DIS4221663 DKC ДКС

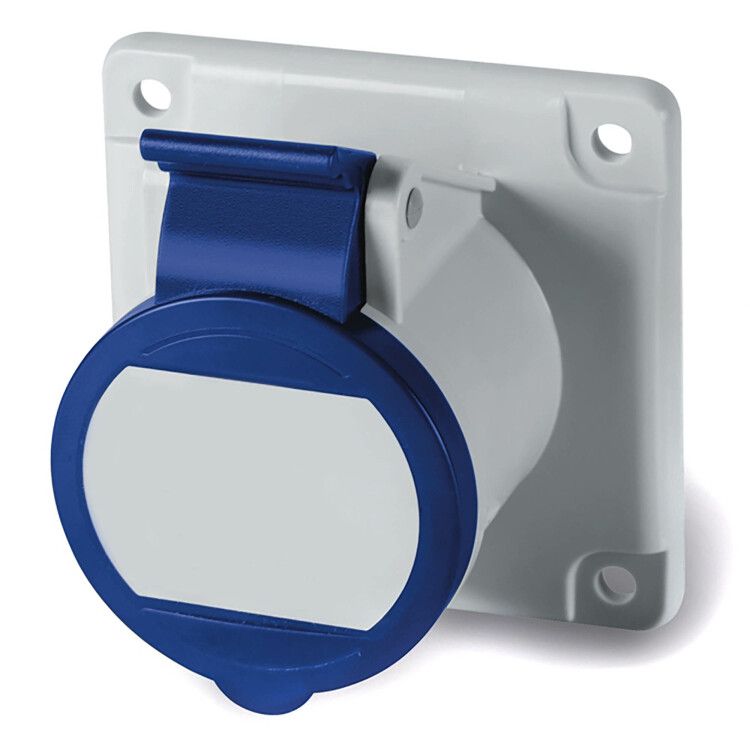

Розетка скрытой установки 16 ампер 230 вольт 2P+E IP44 от бренда DKC (ДКС), артикул dis4221663, предназначена для надёжного подключения промышленного оборудования в условиях повышенной влажности и запылённости. Относится к серии Quadro и соответствует требованиям военного исполнения.

Назначение и область применения

Розетка скрытой установки 16 ампер 230 вольт 2P+E IP44 используется для создания стационарных точек подключения электрооборудования с высокой мощностью. Подходит для монтажа на стенках щитов, станков, конвейеров, насосных систем и других объектов промышленного назначения. Благодаря защите IP44 и прочному пластиковому корпусу, её можно применять в помещениях с повышенной влажностью, на открытых площадках под навесом, в цехах с пылевыми выбросами.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Частота: 50/60 Гц
• Количество полюсов: 3 (2P+E - фаза, нуль, заземление)
• Степень защиты: IP44 (защита от частиц крупнее 1 мм и брызг воды со всех направлений)
• Сечение провода: 1,5–4 мм2
• Тип клеммы: винтовая, для надёжного и долговечного соединения
• Положение заземляющего контакта: 6 часов (вертикально вниз)
• Ориентация подключения: прямолинейная - провода вводятся прямо, без изгиба
• Габариты: 75×75 мм
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Ударопрочность: класс 5 (выдерживает механические нагрузки в промышленной среде)
• Цвет: синий - стандартный цвет для промышленных розеток, обеспечивает визуальное отличие от бытовых

Совместимость и монтаж

Розетка скрытой установки 16 ампер 230 вольт 2P+E IP44 совместима с штекерами стандарта CEE 16 A, 230 В. Монтируется в подготовленную нишу в стене или панели с глубиной, достаточной для размещения корпуса. Для установки требуется предварительно вывести три провода: фаза, ноль, заземление. Каждый провод фиксируется винтом в клемме - затяжка должна быть плотной, но без перегрузки. Рекомендуется использовать индивидуальный автоматический выключатель на 16 А перед розеткой. Корпус рассчитан на скрытую установку - внешняя часть не выступает, что снижает риск повреждения.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным разъёмам и выполнено в соответствии с нормами военного исполнения - повышенная надёжность, стойкость к вибрациям, температурным колебаниям и химическим воздействиям. Защита IP44 гарантирует безопасность при случайном попадании брызг воды и пыли. Наличие заземления исключает поражение током при пробое изоляции. Цветовое оформление (синий) соответствует промышленной маркировке для силовых цепей.

Преимущества

• Увеличенный рычаг крышки - легко открывается даже в перчатках или при ограниченном доступе
• Пластиковый корпус устойчив к УФ-излучению - не желтеет и не теряет прочность на солнце
• Высокая ударопрочность (класс 5) - выдерживает случайные удары инструментами
• Винтовые клеммы - позволяют закрепить провода любого сечения от 1,5 до 4 мм2 без дополнительных переходников
• Синий цвет - визуально отличает силовую розетку от бытовых белых аналогов, снижает вероятность ошибки при подключении

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендуется для использования в местах с постоянными потоками струй воды (например, мойки, оросительные системы)
• Не подходит для подключения устройств с током выше 16 А - возможен перегрев и выход из строя
• Не следует использовать в качестве временной розетки - конструкция рассчитана на стационарную установку

Примеры использования

• Подключение сварочных аппаратов на производстве
• Точки питания насосов и компрессоров в цехах
• Электрооборудование на конвейерах и линиях сборки
• Разъёмы для обслуживания мобильных машин в ремонтных зонах
• Аппараты с высокой мощностью в пищевой, металлургической и деревообрабатывающей промышленности

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 1,5–4 мм2, иначе клемма не будет надёжно зажимать жилу
• При установке в металлический щит обязательно подсоедините заземление к корпусу щита через контактную планку
• Не используйте розетку в сочетании с удлинителями - она уже является оконечной точкой сети
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно в условиях вибраций, чтобы избежать нагрева из-за плохого контакта
• При замене старой розетки убедитесь, что новая (артикул dis4221663) точно соответствует габаритам 75×75 мм - иначе потребуется доработка ниши
