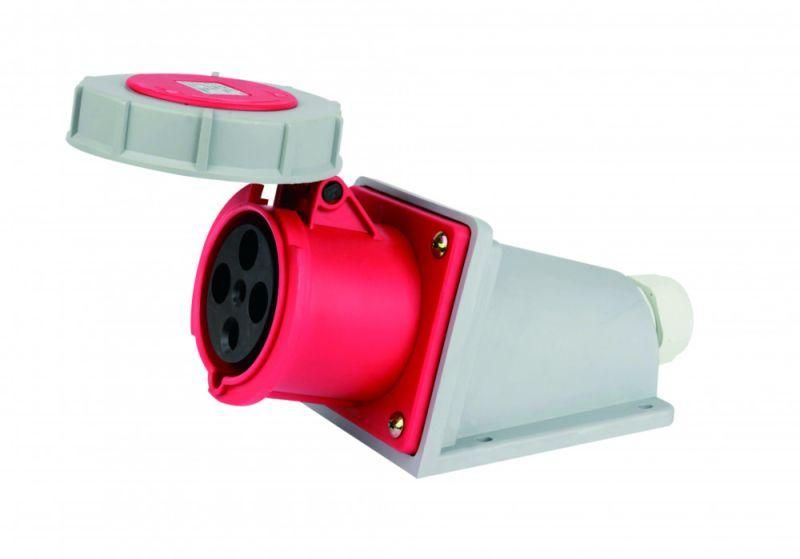

Розетка стационарная 3Р+РЕ 63А 380В IP67 РС-103 DEKraft 26202DEK APC

Розетка стационарная 3P+PE 63A 380V IP67 РС-103 от DEKraft - это надёжный силовой разъём для подключения оборудования в условиях повышенной запылённости, влаги и механических нагрузок. Артикул 26202dek соответствует стандарту CEE 134W и предназначен для постоянного или временного использования на промышленных объектах.

Назначение и область применения

Розетка 3P+PE 63A 380V IP67 РС-103 используется для подключения трёхфазного оборудования с заземлением. Подходит для ситуаций, где требуется высокая защищённость от внешних воздействий. Применяется там, где обычные бытовые розетки недоступны или опасны.

• Строительные и монтажные площадки
• Заводские цеха и производственные линии
• Энергетические объекты, включая подстанции
• Аэропорты, морские и речные порты
• Железнодорожные и автобусные вокзалы
• Станции зарядки электромобилей
• Сельскохозяйственные комплексы с открытым оборудованием

Технические характеристики

• Номинальное напряжение: 380 В (рабочий диапазон 380–415 В AC)
• Номинальный ток: 63 А
• Количество полюсов: 4 (3 фазы + PE - защитное заземление)
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом - контакт расположен внизу)
• Степень защиты: IP67 (полная герметичность от пыли; допускает временное погружение в воду до 1 метра на 30 минут)
• Тип подключения: винтовые клеммы - надёжное соединение проводов без пайки
• Материал корпуса: огнестойкий полиамид (высококачественный пластик, устойчивый к УФ-излучению и механическим повреждениям)
• Исполнение: открытой установки - монтируется на стену, щит или опорную поверхность
• Срок гарантии: 36 месяцев
• Код стандарта: CEE 134W
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Розетка 3P+PE 63A 380V IP67 РС-103 совместима с вилками того же типа - CEE 134W, 63 A, 3P+PE. Для правильного подключения важно соблюдать полярность: фазы L1, L2, L3 и заземление PE должны быть подведены согласно схеме устройства.

Установка выполняется на плоскую поверхность с помощью крепёжных отверстий в корпусе. Диаметр посадочного отверстия - 60 мм. Перед монтажом проверьте соответствие сечения кабеля: для 63 А рекомендуется медный кабель сечением не менее 16 мм2. Не используйте гибкие многожильные провода без наконечников - они могут ослабить контакт при затяжке винтов.

Безопасность и стандарты

Розетка РС-103 выполнена в соответствии с международным стандартом IEC 60309 и сертифицирована для работы в промышленной среде. Материал корпуса - самозатухающий полиамид, что исключает распространение горения при перегреве. Конструкция предотвращает случайное отключение под нагрузкой благодаря защелкивающемуся механизму.

Преимущества

• Высокая долговечность: контакты рассчитаны на 50 000 циклов - в 5 раз больше, чем у типовых промышленных разъёмов
• Защита IP67 обеспечивает работу даже во время дождя, мытья оборудования или в пыльных помещениях
• Корпус из полиамида устойчив к химическим веществам, температурным колебаниям и ультрафиолету - не желтеет и не ломается на солнце
• Защелкивающийся механизм снижает риск некорректного подключения и случайного отсоединения
• Простота обслуживания: винтовые клеммы позволяют легко заменить провода без специнструментов

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 допускает лишь кратковременное погружение
• Не работает при напряжении выше 415 В - превышение может вызвать пробой изоляции
• Не подходит для подключения однофазного оборудования - требует именно трёхфазной сети с заземлением
• Не имеет автоматического отключения при перегрузке - необходимо использовать внешние защитные автоматы
• Не следует применять в местах с частыми взрывоопасными выбросами - не является взрывозащищённым исполнением

Примеры использования

• Подключение сварочных аппаратов на стройплощадке
• Питание насосов и вентиляторов на водоканале
• Зарядка электрических тележек и погрузчиков в складском комплексе
• Обеспечение питания мобильных осветительных установок на аэродроме
• Подключение тепловых пушек и компрессоров на сельхозферме зимой

Практические советы

• Перед первым использованием проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя
• При монтаже в сырых местах используйте термоусадочные трубки на входе кабеля - это дополнительно защитит от попадания влаги
• Не закручивайте винты слишком сильно - можно повредить медные клеммы
• Регулярно осматривайте розетку на предмет трещин, потёртостей и окисления контактов - особенно после длительной эксплуатации в агрессивной среде
• Для систем с частым подключением - используйте розетку РС-103 вместе с вилкой той же серии - это гарантированно сохраняет целостность соединения
