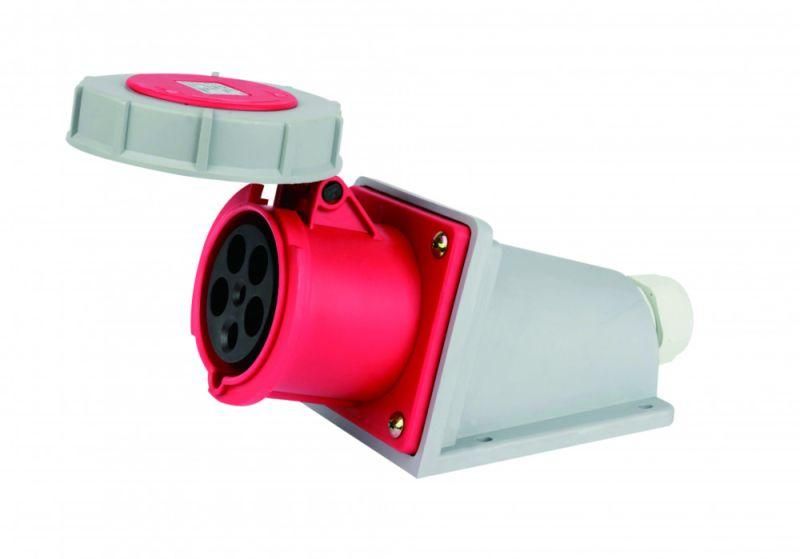

Розетка стационарная 3Р+РЕ+N 63А 380В IP67 РС-103 DEKraft 26206DEK APC

Розетка стационарная 3P+PE+N 63A 380V IP67 РС-103 от DEKraft — надёжный силовой разъём для постоянного или временного подключения оборудования в сложных условиях. Артикул 26206dek соответствует стандарту CEE 135W и рассчитана на работу в промышленной сети 400 В. Применяется там, где важны защита от пыли и воды, прочность и долгий срок службы.

Назначение и область применения

Розетка 3P+PE+N 63A 380V IP67 РС-103 предназначена для подключения трёхфазного оборудования с заземлением и нулевым проводником. Подходит для стационарной установки на открытых участках, где есть риск попадания пыли, брызг воды или перепадов температур.

• Строительные и монтажные площадки
• Заводские цеха и производственные линии
• Аэродромы, порты, железнодорожные станции
• Зарядные станции для электромобилей
• Сельскохозяйственные объекты и теплицы
• Энергоустановки с временными потребителями

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В переменного тока (рабочий диапазон 380–415 В)
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP67 (полная герметичность от пыли; допускает кратковременное погружение в воду до 1 метра на 30 минут)
• Оrientация заземляющего контакта: 6 часов (горизонтальное положение штыря заземления)
• Тип подключения: винтовые клеммы — подходят для медных жил сечением до 16 мм²
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчив к УФ-излучению)
• Срок гарантии: 3 года
• Код согласно CEE: 135W

Совместимость и монтаж

Розетка РС-103 совместима с вилками того же типа — CEE 135W, 63 A, 5-полюсные. Монтаж выполняется на стену, панель или раму с помощью крепёжных отверстий. Корпус предназначен для открытой установки — не требует внутренней монтажной коробки.

• Подключение кабеля через встроенный сальник — позволяет использовать кабели с внешним диаметром 9–18 мм
• Не рекомендуется монтировать внутри закрытых щитов без вентиляции — материал корпуса не рассчитан на замкнутый объём с высоким нагревом
• Винтовые клеммы затягиваются моментом 1,5–2,0 Н·м — переусердствовать нельзя, чтобы не повредить пластик

Безопасность и стандарты

Розетка 3P+PE+N 63A 380V IP67 РС-103 соответствует требованиям международного стандарта IEC/EN 60309-2 для промышленных разъёмов. Все токоведущие элементы изготовлены из антикоррозийных сплавов, контактные группы выдерживают минимум 50 000 циклов включения-выключения. Материал корпуса — самозатухающий, не распространяет горение при возгорании.

Преимущества

• Сальник встроен в корпус — не требуется дополнительная герметизация кабеля
• Ударопрочный корпус из полиамида — выдерживает механические нагрузки на стройплощадках
• Защелкивающийся механизм — обеспечивает надёжную фиксацию вилки, предотвращает случайное отсоединение
• Контакты устойчивы к окислению — снижают риск перегрева даже при длительной работе на максимальном токе
• Высокая стойкость к УФ-излучению — не выцветает и не хрупнет на солнце

Ограничения применения

• Не применяется в взрывоопасных средах — не имеет сертификата Ex
• Не предназначена для частого перемещения — не является переносным решением
• Не работает при температуре ниже -25 °C — возможна потеря эластичности уплотнителей
• Не следует подключать кабели с жилами больше 16 мм² — не поместятся в клеммы
• Не используется в системах постоянного тока — только переменный ток 50/60 Гц

Примеры использования

• Подключение сварочных аппаратов на стройке
• Питание насосов и компрессоров на водоканале
• Зарядка электротранспорта на парковке аэропорта
• Обеспечение питания мобильных осветительных установок на мероприятии
• Подключение генераторов к распределительному щиту на объекте

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и диаметра оплетки — используйте сальник как ориентир
• При использовании в холодном климате перед первым включением прогрейте розетку РС-103 до комнатной температуры
• Не забудьте правильно подключить PE и N — перепутать можно только при неверной ориентации контактов (6 часов — заземление справа)
• Проверяйте состояние винтов каждые 6 месяцев — особенно после вибрационных нагрузок
• Для обслуживания щита — розетка РС-103 легко демонтируется без отключения всей системы
