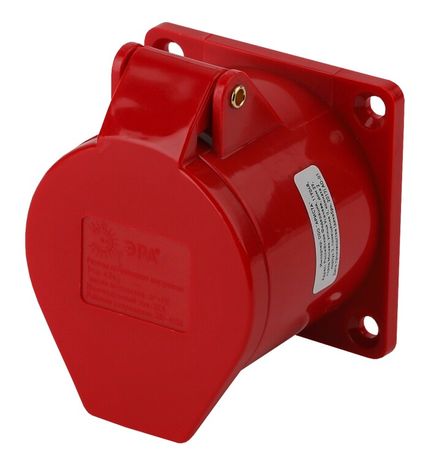

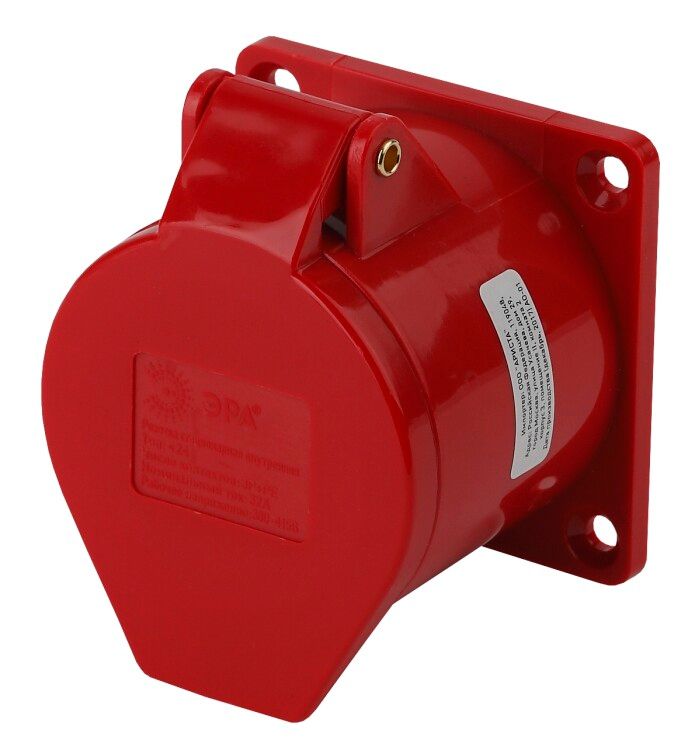

Розетка стационарная внутренняя 424 3Р+РЕ 32А 380В IP44 (15/90/1080) R(IN)-32-3P-PE-IP44 - Б0032872 ЭРА

Розетка стационарная внутренняя 424 3Р+РЕ 32А 380В IP44 R(IN)-32-3P-PE-IP44 от бренда ЭРА предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной влажности и запылённости. Этот тип розетки часто используется на производствах, в цехах и на объектах с жесткими требованиями к безопасности.

Назначение и область применения

Розетка стационарная внутренняя 424 3Р+РЕ 32А 380В IP44 R(IN)-32-3P-PE-IP44 - это силовое соединение стандарта CEE, предназначенное для постоянного подключения трёхфазных потребителей мощностью до 32 А. Подходит для оборудования с рабочим напряжением 380 В и частотой 50 Гц. Устанавливается внутри помещений, где есть риск попадания воды, пыли или механических повреждений - например, на заводах, в мастерских, на конвейерах, у станков ЧПУ, насосных станциях и системах вентиляции.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без перегрева;
• Номинальное напряжение: 380 В - рассчитана на трёхфазную сеть переменного тока;
• Количество полюсов: 4 - три фазы (L1, L2, L3) + один контакт заземления (РЕ);
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон;
• Номинальная частота: 50 Гц - совместима с сетями стран СНГ;
• Тип подключения: винтовые клеммы - обеспечивают прочное и долговечное соединение проводов;
• Материал корпуса: пластик - устойчив к химическим воздействиям и не проводит ток;
• Габариты: 71×71 мм - компактный формат для установки в штробу или распределительную коробку;
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению CEE, обеспечивает правильную ориентацию при подключении;
• Цветовая кодировка: красный - указывает на высокую мощность и трёхфазное питание, отличает от бытовых розеток.

Совместимость и монтаж

Розетка стационарная внутренняя 424 3Р+РЕ 32А 380В IP44 R(IN)-32-3P-PE-IP44 совместима с вилками стандарта CEE 32A/380V (например, IEC 60309). Для монтажа требуется подготовленная ниша в стене глубиной не менее 50 мм. Кабель вводится через заднюю часть корпуса - рекомендуется использовать кабели с медными жилами сечением 4–6 мм2. Перед подключением обязательно отключите питание. Винтовые клеммы затягиваются отвёрткой - не допускайте перетяга, чтобы не повредить изоляцию. Убедитесь, что заземляющий проводник (РЕ) подключен строго к контакту в положении “6 часов”.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60309 для силовых соединений. Конструкция исключает случайное подключение к однофазным розеткам благодаря специальной форме и цветовой кодировке. Защита IP44 снижает риск поражения током при попадании брызг воды. Применение в помещениях с классом опасности по электроустановкам II и III.

Преимущества

• Высокая степень защиты IP44 - безопасна в условиях сырости и пыли;
• Чёткая цветовая маркировка (красный) предотвращает путаницу с бытовыми розетками;
• Фиксированное положение заземляющего контакта (6 ч) гарантирует правильное подключение;
• Надёжные винтовые клеммы - минимизируют нагрев и окисление контактов;
• Компактный размер позволяет легко заменить старую розетку без переделки штробы.

Ограничения применения

Не применяйте розетку стационарная внутренняя 424 3Р+РЕ 32А 380В IP44 R(IN)-32-3P-PE-IP44 вне помещений - она не имеет защиты от прямого потока воды или длительного воздействия осадков. Нельзя использовать её для питания устройств с током выше 32 А - возможен перегрев и выход из строя. Также не подходит для подключения оборудования с частотой более 50 Гц. Максимальная температура окружающей среды - до +40 C; при более высоких значениях требуется принудительное охлаждение.

Примеры использования

• Подключение трехфазного станка с ЧПУ в металлообработке;
• Запитка воздушного компрессора на производстве;
• Связь с насосной группой в системе водоснабжения;
• Питание конвейерной ленты на пищевом участке;
• Оборудование вентиляционных каналов с трёхфазными двигателями.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 32 А оптимально 4–6 мм2 меди;
• При монтаже используйте кабель с заземляющим проводом (жёлто-зелёный) - он обязан быть подключён к контакту РЕ;
• Не устанавливайте рядом с источниками тепла - перегрев снизит срок службы пластика;
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно в условиях вибраций;
• При замене убедитесь, что новая розетка имеет ту же маркировку R(IN)-32-3P-PE-IP44 - это гарантирует совместимость с существующими вилками.
