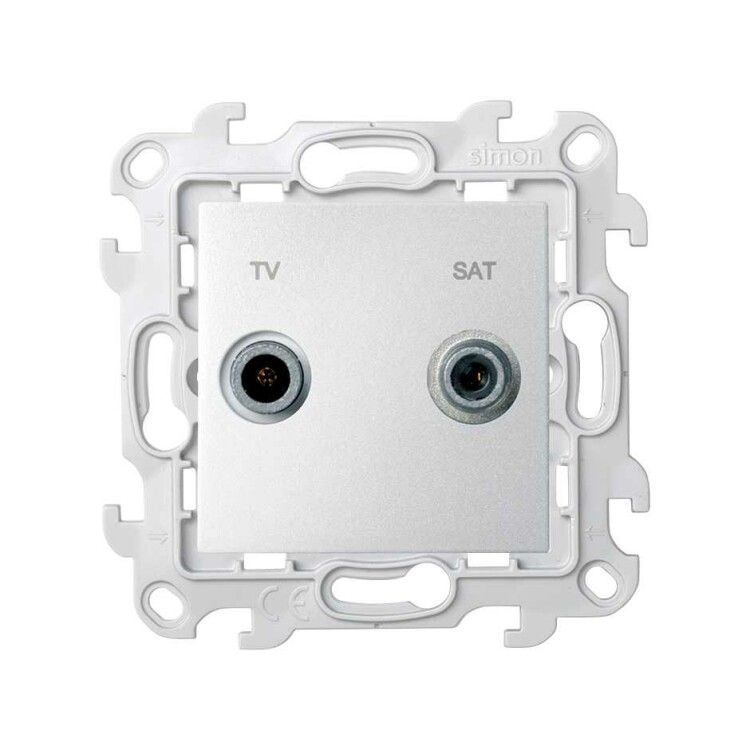

Розетка телевизионная оконечная TV/SAT S24 Harmonie алюм. Simon 2410486-033

Розетка телевизионная/спутниковая оконечная TV/SAT S24 алюминий от Simon - однопостовая оконечная розетка с двумя выходами для подключения антенного и спутникового сигнала, предназначена для скрытой установки в стене. Артикул 2410486-033 относится к серия 24 и подходит для бытовых и офисных систем приема телевизионного сигнала.

Назначение и область применения

Розетка телевизионная/спутниковая оконечная TV/SAT S24 алюминий используется для подключения телевизора, спутникового ресивера или другого оборудования, работающего через коаксиальный кабель. Подходит для установки в жилых помещениях, квартирах, офисах и других объектах, где требуется организовать точку доступа к сигналу от антенны или спутниковой тарелки. Поскольку это оконечная розетка, она не передает сигнал дальше - применяется на последнем участке цепи.

Технические характеристики

• Тип соединителя: TV-SAT (коаксиальный разъем F-тип)
• Количество выходов: 2 - один для телевизионного сигнала, второй для спутникового
• Способ монтажа: скрытая установка в подрозетнике
• Тип крепления: защелка - фиксация механизма в коробке без винтов
• Номинальный ток: 1 А - предназначен только для слаботочных сигналов, не для питания устройств
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт - устойчив к механическим нагрузкам, не проводит ток
• Покрытие: матовое, серое - не бликует, хорошо сочетается с другими элементами серии 24
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C, в условиях повышенной влажности
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка совместима со стандартными подрозетниками глубиной 40–50 мм. Механизм крепится защелкой - достаточно вставить его в коробку и надавить до щелчка. Для подключения используйте коаксиальные кабели с разъемами типа F. Обязательно проверьте, что кабель имеет внутренний диаметр, соответствующий входному гнезду розетки - типичный внешний диаметр кабеля RG-6 составляет около 6,9 мм. Накладка снимается после монтажа для удобства подключения. Не используйте розетку для подачи напряжения - она не рассчитана на питание устройств.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 обеспечивает безопасную эксплуатацию внутри помещений. Отсутствие металлических частей исключает риск возникновения потенциала на корпусе. Климатическое исполнение УХЛ3 позволяет использовать розетку в большинстве регионов России и стран СНГ, кроме экстремально холодных зон.

Преимущества

• Два выхода в одном посте - экономия места в стене
• Фиксация защелкой - быстрый и надежный монтаж без инструментов
• Матовое покрытие - не выгорает на свету, не царапается легко
• Совместимость с серией 24 - единый дизайн с другими розетками и выключателями Simon
• Не требует заземления - так как работает только со слаботочным сигналом

Ограничения применения

• Не предназначена для установки во влажных помещениях (ванная, баня, бассейн) - IP20 недостаточно
• Не поддерживает высокочастотные сигналы выше 2,4 ГГц - не годится для современных спутниковых систем с DVB-S2X
• Не содержит фильтров шума - рекомендуется дополнительно устанавливать фильтры при наличии помех
• Не подходит для подключения мощных активных устройств - только пассивные приемники

Примеры использования

• Подключение телевизора и спутникового ресивера в гостиной
• Запитка двух каналов сигнала в домашней медиасистеме
• Установка в офисном кабинете для подключения видеоконференций через антенный вход
• Альтернатива двум отдельным розеткам - снижение количества отверстий в стене

Практические советы

• Перед монтажом убедитесь, что кабели не перегнуты и не повреждены - даже малые изгибы снижают качество сигнала
• При использовании длинных кабелей (>30 м) проверьте уровень затухания - розетка сама не усиливает сигнал
• Не закручивайте разъемы слишком сильно - можно повредить контакты внутри
• Если нужна возможность переключения между источниками сигнала - выбирайте не оконечную, а коммутирующую розетку
• Проверяйте соответствие цвета - серый вариант идеально сочетается с другими изделиями серии 24 от Simon
