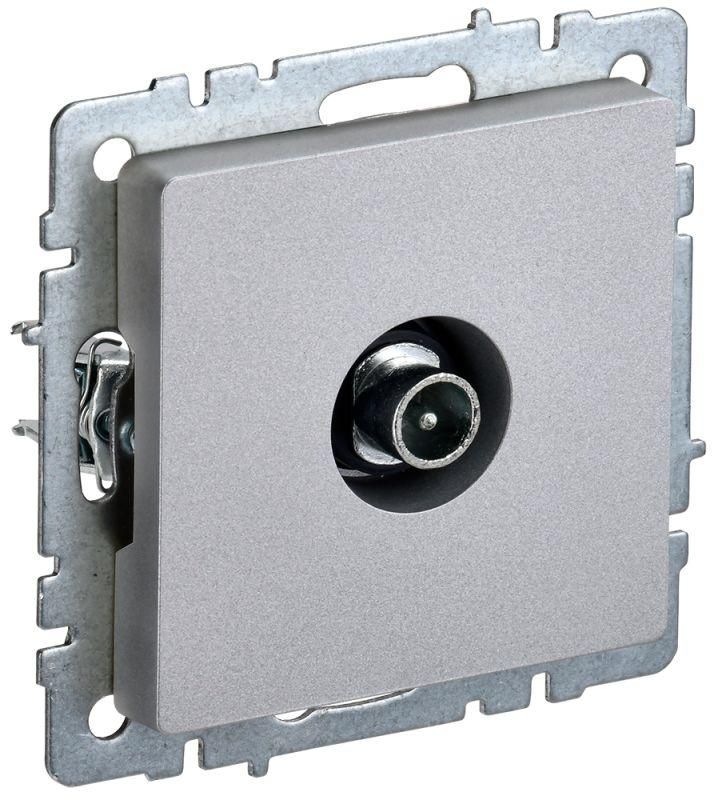

Розетка телевизионная проходная TV СП Brite РТВ10-0-БрА механизм алюм. IEK BR-A10-P-K47

Розетка телевизионная проходная РТВ10-0-БрА алюминий от бренда IEK - это элемент внутренней сети TV-антенн, предназначенный для скрытой установки в стену. Она обеспечивает прохождение сигнала между точками без потерь, совместима с антенными кабелями и подходит для жилых и офисных помещений. Артикул br-a10-p-k47 относится к серии BRITE.

Назначение и область применения

Розетка телевизионная проходная РТВ10-0-БрА алюминий используется для подключения телевизионного оборудования к центральной антенной системе. Проходная конструкция позволяет сигналу проходить через устройство дальше - например, от одной комнаты к другой - без необходимости использовать дополнительные делители или усилители. Подходит для установки в квартирах, домах, гостиницах и административных зданиях с централизованной спутниковой или эфирной телевизионной сетью.

Технические характеристики

• Тип разъема: TV (F-разъём для коаксиального кабеля)
• Номинальное напряжение: 220 В - указана для питания возможных активных устройств (например, усилителей), сама розетка не является источником энергии
• Частотный диапазон: 5–862 Гц - фактически означает работу до 862 МГц, что покрывает весь диапазон аналогового и цифрового ТВ (DVB-T/T2)
• Потери при передаче на 860 МГц: 2 дБ - минимальное затухание сигнала, соответствует требованиям качественного проходного соединения
• Степень защиты: IP20 - защищена от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих помещений
• Материал корпуса: пластик с декоративным алюминиевым покрытием - внешний вид металлический, но основа из прочного термопласта
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У3 - рассчитана на использование в помещениях с умеренным климатом (температура от −10C до +40C, влажность до 80%)
• Количество выходов: один вход и один выход - сигнал проходит сквозь устройство

Совместимость и монтаж

Розетка телевизионная проходная РТВ10-0-БрА алюминий совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогами с F-разъёмом. Для монтажа требуется подготовленная ниша в стене под установку в распределительную коробку. Крепление осуществляется двумя способами: на распорные лапки (при фиксации в коробке) и на два шурупа (для дополнительной устойчивости). Комплектация включает механизм с накладкой - после установки накладка легко фиксируется на основе. Диаметр посадочного отверстия стандартизирован под типовые подрозетники 68 мм.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых электроустановочных изделий. Напряжение 220 В указано исключительно для случая, когда внутри системы используются устройства с питанием - например, усилители сигнала. Сама розетка работает с низковольтным RF-сигналом и не представляет опасности поражения током. Соответствие стандартам РФ и ЕС реализовано через сертификацию серии BRITE.

Преимущества

• Проходная схема снижает количество дополнительных переходников и делителей в системе
• Низкая потеря сигнала (2 дБ) сохраняет качество изображения даже на удалённых точках
• Алюминиевый цвет и рамочная форма серии BRITE легко сочетаются с другими элементами интерьера
• Простая установка благодаря универсальному креплению и совместимости с большинством подрозетников

Ограничения применения

• Не предназначен для открытой установки или влажных помещений - степень защиты IP20 не допускает контакт с водой
• Не подходит для работы с кабелями HDMI, Ethernet или USB - только коаксиальные TV-кабели
• Не имеет встроенного усилителя - если сигнал слабый, потребуется отдельный усилитель до или после этой точки
• Не рекомендовано использовать в условиях температур ниже −10C или выше +40C

Примеры использования

• Подключение телевизора в гостиной, где сигнал проходит далее в спальню через вторую розетку
• Установка в многоквартирном доме с центральным спутниковым приемом
• Финальная точка в цепи антенного кабеля перед телевизором в офисе или номере гостиницы

Практические советы

• Перед монтажом проверьте целостность кабеля и плотность соединения F-коннекторов - плохой контакт вызывает помехи
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть не менее 5 см
• Если вы используете усилитель, подключите его до первой розетки, чтобы избежать потерь на каждом соединении
• При замене старой розетки убедитесь, что новый артикул br-a10-p-k47 точно соответствует типу подрозетника
• Для лучшего визуального соответствия выбирайте другие элементы серии BRITE - выключатели, розетки и рамки одного дизайна
