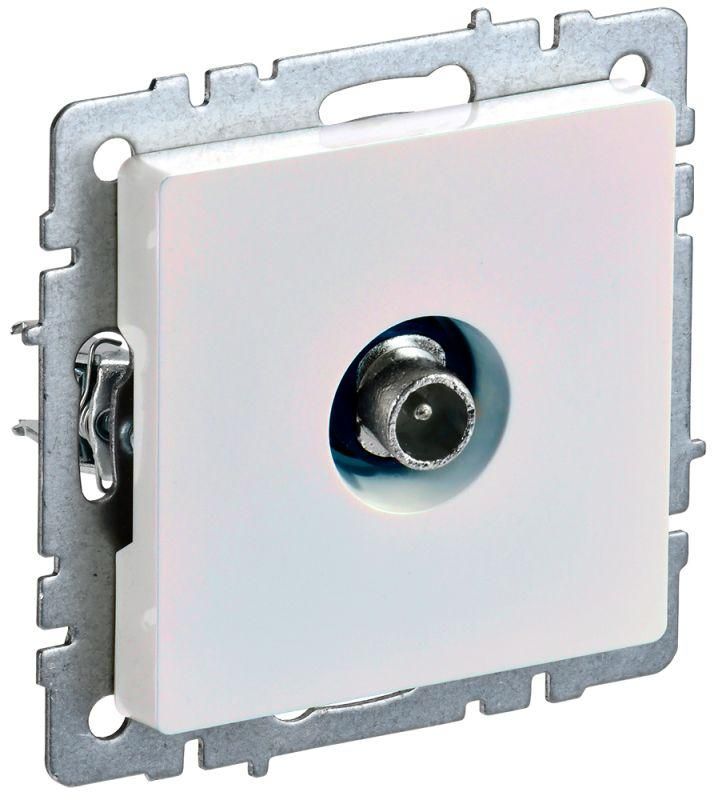

Розетка телевизионная проходная TV СП Brite РТВ10-0-БрЖ механизм жемчуж. IEK BR-A10-P-K36

Розетка телевизионная проходная РТВ10-0-БрЖ жемчужная от бренда IEK из серии Brite предназначена для подключения телевизионного оборудования в системах антенного и спутникового вещания. Она обеспечивает проходной сигнал без потерь, совмещает функциональность и эстетику, и подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Розетка телевизионная проходная РТВ10-0-БрЖ жемчужная используется для подключения коаксиальных кабелей TV-сигнала - например, от антенны, спутникового ресивера или кабельного провайдера - к телевизору, приставке или другому устройству. Проходное исполнение позволяет передавать сигнал дальше по цепи, что удобно при последовательном подключении нескольких точек. Применяется в квартирах, домах, отелях, офисах и других объектах с внутренней разводкой телевизионного сигнала.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Номинальное напряжение: 220 В - для питания встроенных усилителей (не для силовой нагрузки)
• Частотный диапазон: 5–862 Гц - поддерживает аналоговый, цифровой и спутниковый сигнал (DVB-T/T2/C/S2)
• Потери при передаче: 2 дБ - минимальное затухание сигнала, соответствует требованиям качественной передачи
• Количество выходов: 1 вход / 1 выход (проходной тип)
• Степень защиты: IP20 - защищена от доступа пальцев и крупных предметов, не предназначена для влажных помещений
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Климатическое исполнение: У3 - рассчитана на работу в условиях умеренного климата, температуре от −10C до +40C
• Срок службы: 10 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Розетка телевизионная РТВ10-0-БрЖ жемчужная совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогами с F-разъёмом. Монтаж выполняется в подрозетник глубиной 40–45 мм, типичный для скрытой проводки. Крепление осуществляется двумя способами: распорными лапками и винтами - для надёжной фиксации в бетонных или кирпичных стенах. Накладка имеет декоративную рамку, которая сочетается с другими изделиями серии Brite. Подключение сигнала происходит через зажимы внутри механизма - кабель зачищают на 10–12 мм, вставляют в контакт и закручивают винт.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых электроустановочных изделий. IP20 исключает риск случайного контакта с токоведущими частями. Напряжение 220 В указано лишь для питания возможных активных элементов (например, усилителей), сама розетка не является силовым устройством. Серия Brite от IEK сертифицирована в соответствии с российскими нормами ГОСТ Р 50571 и международным IEC 60669.

Преимущества

• Проходное исполнение - позволяет не прерывать сигнал при подключении нескольких телевизоров
• Низкий уровень потерь (2 дБ) - сохраняет качество картинки даже на длинных линиях
• Гармоничный дизайн серии Brite - цвет “жемчужная” легко сочетается с белыми, бежевыми и светло-серыми интерьерами
• Простой монтаж - механизм уже собран с накладкой, не требует дополнительной сборки
• Долгий срок службы - 10 лет гарантии работоспособности при правильной установке

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от воды и пыли
• Не используйте в ванных комнатах, банях, на улице или в сырых подвалах
• Не подключайте высокую мощность - розетка работает только с слаботочным TV-сигналом, не для розеток 220 В
• Не применяйте с кабелями старого образца (RG-58, малого сечения) - возможны повышенные потери

Примеры использования

• Подключение телевизора в гостиной от центральной антенны дома
• Передача сигнала от спутникового ресивера к нескольким комнатам через последовательную цепь
• Замена старой розетки при капитальном ремонте квартиры с сохранением существующей разводки
• Установка в новостройках при комплексной прокладке слаботочных сетей

Практические советы

• При монтаже проверьте целостность кабеля - повреждённый экран снижает качество сигнала
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть не менее 5 см
• Если вы планируете использовать усилитель, убедитесь, что он питается от отдельного источника 220 В - розетка не создаёт питание
• Выбирайте розетку с таким же цветом, как другие элементы серии Brite - жемчужный оттенок отличается от обычного белого
• Проверяйте посадочный диаметр подрозетника - стандарт 68 мм, но у некоторых моделей допуск +-1 мм
