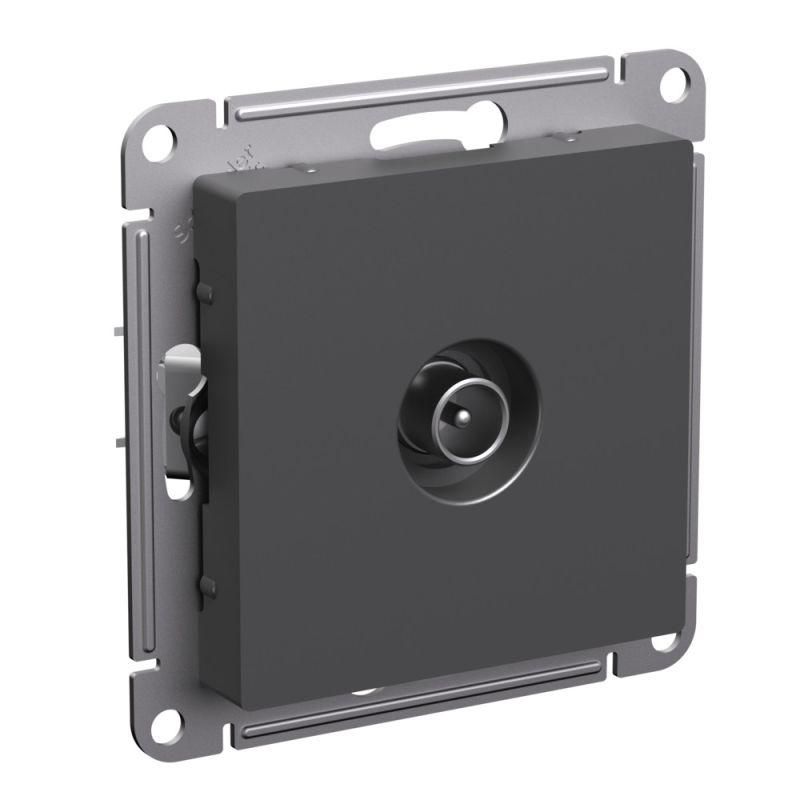

Розетка телевизионная проходная TV AtlasDesign 4дБ механизм базальт SE ATN001492 APC

Розетка телевизионная проходная 4 дБ, механизм, цвет базальт, серия SE от Systeme Electric (артикул atn001492) предназначена для надёжного подключения телевизора к антенной сети с минимальными потерями сигнала. Применяется в скрытой проводке внутри стен, совместима с системами кабельного и спутникового телевидения.

Назначение и область применения

Эта проходная розетка используется там, где сигнал необходимо передать дальше по цепи - например, между двумя точками подключения телевизора или на входе в зону разводки. Подходит для установки в жилых помещениях, офисах, отелях и других объектах, где требуется организовать линейную сеть TV-сигнала. Отличается от обычных розеток тем, что не разрывает сигнал, а пропускает его через себя с небольшими потерями - всего 4 дБ.

Технические характеристики

• Тип: проходная розетка TV, однопостовая, один модуль
• Частотный диапазон: 5–862 МГц - поддерживает все современные форматы: аналоговое ТВ, DVB-T/T2, DVB-S/S2, кабельное ТВ
• Потери в ответвителе: 4 дБ - низкий уровень затухания, обеспечивает стабильный сигнал даже при длинных трассах
• Крепление: в распор + винтовое - надёжная фиксация в монтажной коробке
• Степень защиты: IP20 - защищает от доступа пальцев, но не от воды; подходит только для внутренней сухой среды
• Материал корпуса: ABS-пластик - прочный, устойчив к царапинам и выгоранию от света
• Цвет: базальт (чёрный) - сочетается с большинством интерьерных решений
• Безгалогенный материал - безопасен при возгорании, соответствует экологическим нормам
• Тип серии: рамочная - совместима с классическими лицевыми рамками системы AtlasDesign
• Способ монтажа: внутренний / скрытый - устанавливается в подрозетник

Совместимость и монтаж

Розетка Systeme Electric atn001492 совместима с любыми стандартными подрозетниками глубиной 40–45 мм. Для монтажа используйте коаксиальный кабель типа RG-6 или аналогичный с импедансом 75 Ом. Кабель подключается к клемме на задней части механизма - контакт зажимается винтом. Лапки механизма усилиены, что исключает люфт при закручивании винтов. Накладка фиксируется на основание без инструментов - просто щёлкает на место. Работает с любыми стандартными декоративными рамками серии AtlasDesign.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой электроники. Материалы не содержат галогенов - при нагреве не выделяют токсичных паров. IP20 позволяет использовать только в сухих помещениях. Не рекомендуется для установки в ванных комнатах, на улице или в местах с высокой влажностью.

Преимущества

• Низкая потеря сигнала (4 дБ) - сохраняет качество изображения и звука даже при нескольких последовательных подключениях
• Усиленные монтажные лапки - предотвращают перекос и шатание механизма после установки
• ABS-пластик с UV-защитой - не желтеет и не теряет внешний вид со временем
• Совместимость с системой AtlasDesign - легко заменить старую розетку на новую без изменения рамки
• Экологичный состав - безопасен для здоровья и окружающей среды

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги
• Не работает как разветвитель - имеет только один вход и один выход, нельзя подключить два телевизора к одной розетке
• Подходит только для коаксиальных кабелей 75 Ом - несовместима с Ethernet, HDMI или другими типами соединений
• Требует наличия подрозетника - не монтируется на поверхность стены

Примеры использования

• На этаже многоквартирного дома: сигнал от антенны проходит через эту розетку, затем идёт к следующей комнате
• В домашнем кабельном телевидении: розетка стоит между роутером-распределителем и телевизором
• В отеле: одна розетка на входе номера, второй выход ведёт к соседнему номеру
• В офисе: подключение TV-приёмника и передача сигнала на экран в конференц-зале

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран снижает качество сигнала даже при идеальной розетке
• Затягивайте винты клеммы осторожно - перегрузка может деформировать контакты
• Если планируете несколько проходных розеток подряд - суммарные потери не должны превышать 10–12 дБ
• Выбирайте кабель с медным центральным проводником и плотной оплёткой - это увеличит срок службы всей системы
• При замене старой розетки - убедитесь, что новый механизм точно такой же серии (AtlasDesign), чтобы не было проблем с установкой рамки
