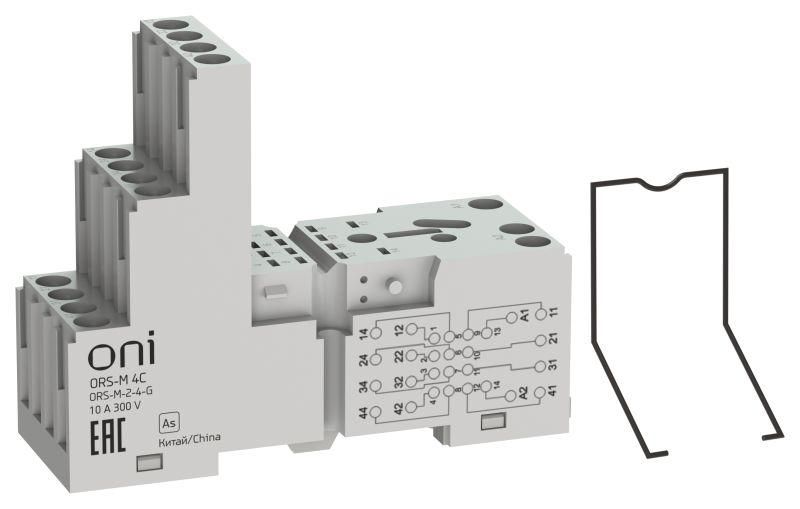

Розетка трёхъярусная ORS-M для реле ORM 4C | ORS-M-2-4-G ONI IEK

Розетка трехъярусная ORS-M для реле ORM 4C - это компактный элемент для быстрого подключения и замены реле ORM 4C на DIN-рейке. Продукт от бренда ONI (IEK), артикул ors-m-2-4-g, предназначен для стационарной установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Розетка трехъярусная ORS-M для реле ORM 4C служит для механического и электрического соединения реле ORM 4C с силовой цепью. Она позволяет легко менять реле без перепайки проводов - достаточно вытащить модуль из розетки и вставить новый. Подходит для систем автоматизации, управления оборудованием и распределения сигналов в условиях повышенной нагрузки.

Технические характеристики

• Тип изделия: розетка для реле ORM 4C
• Максимальное рабочее напряжение: 300 В
• Количество контактных выводов: 14
• Тип подключения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Материал корпуса: высококачественный термостойкий пластик
• Поддерживаемый тип реле: ORM 4C

Совместимость и монтаж

Розетка трехъярусная ORS-M для реле ORM 4C совместима исключительно с реле серии ORM 4C. Установка выполняется на стандартную DIN-рейку 35 мм - защелкивающийся механизм обеспечивает плотное и устойчивое крепление. Для подключения используйте винтовые клеммы: затяжка должна быть достаточной, чтобы предотвратить нагрев, но без перегрузки, чтобы не повредить медные контакты. Каждый вывод имеет четкую маркировку - это ускоряет сборку и снижает риск ошибок.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Конструкция рассчитана на работу при температуре окружающей среды до +60 C. Напряжение 300 В допускает применение в сетях переменного тока до AC 250 В и постоянного до DC 250 В. Материалы корпуса не поддерживают горение и соответствуют нормам UL94 V-0.

Преимущества

• Удобное расположение клемм - все точки подключения находятся спереди, доступны без демонтажа устройства
• Надежная фиксация реле ORM 4C - предотвращает самопроизвольное выпадение даже при вибрациях
• Стабильная работа в любом положении - можно монтировать вертикально, горизонтально или под углом
• Высокая долговечность контактов - медные детали покрыты антикоррозийным слоем
• Экономия времени при обслуживании - замена реле занимает менее 30 секунд

Ограничения применения

• Не подходит для реле других серий - только ORM 4C
• Не предназначена для работы в условиях постоянного воздействия воды или химически активных паров
• Запрещено использовать в взрывоопасных зонах - отсутствует взрывозащита
• Максимальный ток через каждый контакт не указан - не рекомендуется перегружать цепи сверх номинала реле ORM 4C

Примеры использования

• Щиты управления станков с ЧПУ - быстрая замена реле при выходе из строя
• Автоматические линии на заводах - минимизация простоев при ремонте
• Системы освещения и вентиляции в крупных объектах - компактное решение для множества каналов
• Энергообъекты - управление питанием насосов, клапанов, датчиков

Практические советы

• Перед установкой проверьте, что реле ORM 4C полностью совпадает с моделью - отличаются только номера, но не габариты
• При подключении проводов используйте жилы сечением 0,2–2,5 мм2 - более толстые могут не войти в клемму
• Не забывайте про заземление: если реле требует заземления, убедитесь, что соответствующий вывод розетки подключен
• При групповой установке нескольких розеток ORS-M оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• Для частых замен реле выбирайте модели с цветовой маркировкой клемм - так легче избежать путаницы в схемах
