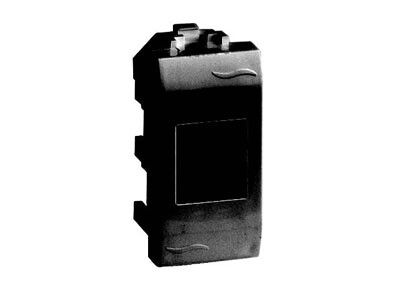

Розетка телевизионная проходная TV 1-м СП 1мод. Brava черн. DKC 77581N ДКС

Розетка телевизионная проходная без согласующего сопротивления, черная, 1 модуль от бренда DKC (ДКС), артикул 77581n, предназначена для передачи телевизионного сигнала между устройствами без потерь на согласование импеданса. Подходит для установки в жилых и офисных помещениях, где требуется последовательное соединение нескольких телевизоров или антенных устройств.

Назначение и область применения

Эта розетка используется для подключения коаксиального телевизионного кабеля в системах спутникового, кабельного или наземного вещания. Проходной тип позволяет сигналу проходить через неё дальше — например, от входного кабеля к первому телевизору, а затем к следующему устройству. Устройство совместимо с кабельными модемами, что делает его удобным для организаций домашних сетей с доступом в интернет через TV-кабель. Применяется в квартирах, многоквартирных домах, гостиницах, офисах и других объектах с централизованной телевизионной инфраструктурой.

Технические характеристики

• Тип розетки: проходная (без согласующего сопротивления)
• Количество выходов: 1
• Количество модулей: 1
• Тип разъёма: TV (F-разъём, 75 Ом)
• Диапазон частот: 40–2200 МГц — поддерживает все современные TV-стандарты, включая DVB-T2, IPTV и кабельный интернет
• Потери сигнала: 1–10 дБ — минимальное затухание за счёт отсутствия внутреннего резистора
• Дистанционное питание: да — поддерживает работу активных устройств (например, усилителей) через кабель
• Степень защиты: IP20 — защита от прикосновений пальцами, не предназначена для влажных помещений
• Материал корпуса: пластик
• Цвет: чёрный, глянцевая поверхность
• Климатическое исполнение: УХЛ3 — рассчитана на эксплуатацию в закрытых помещениях с умеренным климатом
• Тип крепления: винтовое
• Установка в кабель-канал: да
• Тип комплектации: механизм с декоративной накладкой
• Декоративное оформление: по эскизу — возможность подбора цвета под интерьер

Совместимость и монтаж

Розетка совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными с F-разъёмами. Для монтажа требуется подготовить штробу или коробку в стене, соответствующую глубине одномерного механизма. Кабель зачищается и вставляется в контактную часть F-разъёма, после чего фиксируется винтом. Устройство легко устанавливается в стандартные подрозетники 60×60 мм. Возможна установка в кабель-каналы — подходит для открытой проводки. Не требует заземления. Работает в паре с другими элементами серии Brava — можно комбинировать с Ethernet-, USB- и аудиорозетками в одном блоке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой электроники. Степень защиты IP20 исключает использование в помещениях с повышенной влажностью (ванная, баня, улица). Отсутствие согласующего сопротивления делает её подходящей только для систем с активным распределением сигнала — в случае подключения к пассивному ответвлению возможны помехи из-за отражённых волн. Электрическая безопасность обеспечивается изоляцией пластика и отсутствием высоких потенциалов на контактах.

Преимущества

• Низкий уровень потерь сигнала благодаря отсутствию согласующего резистора — идеально для длинных цепочек подключений
• Поддержка дистанционного питания — работает с усилителями и активными тройниками
• Совместимость с кабельными модемами — один порт решает задачи TV и интернета
• Глянцевая чёрная поверхность — гармонирует с современными интерьерами
• Модульная система Brava — позволяет собирать компактные блоки с другими типами розеток
• Установка в кабель-канал — упрощает ремонт и переоборудование

Ограничения применения

• Не подходит для систем с пассивным распределением сигнала (например, старые антенные сети с несколькими ответвлениями) — вызывает отражения и снижение качества картинки
• IP20 — нельзя использовать во влажных помещениях, на улице или в неотапливаемых местах
• Только один выход — не заменяет тройник или делитель
• Требуется точное подключение кабеля: плохая опрессовка F-коннектора приведёт к потерям сигнала

Примеры использования

• Подключение телевизора в комнате, когда кабель идёт далее в соседнюю комнату
• Создание цепочки: антенна → розетка 1 → розетка 2 → розетка 3 → три телевизора
• Интеграция с кабельным модемом: кабель от оператора → розетка → модем → Wi-Fi маршрутизатор
• Установка в многоэтажном доме с центральным усилителем сигнала

Практические советы

• Перед монтажом проверьте целостность кабеля — повреждённый экран увеличивает помехи
• Используйте качественные F-разъёмы с плотной опрессовкой; не допускайте оголённого центрального провода
• Если вы используете несколько проходных розеток подряд — убедитесь, что вся цепочка имеет одинаковый импеданс (75 Ом)
• Для систем с усилителем — убедитесь, что источник питания находится на правильном конце линии
• При использовании в кабель-каналах — не перегибайте кабель радиусом менее 3 см
• Выбирайте эту модель только если вам нужна именно проходная функция — если нужен просто один выход, лучше взять обычную розетку с согласующим сопротивлением
